Пристрій для обробки конструкцій протезування

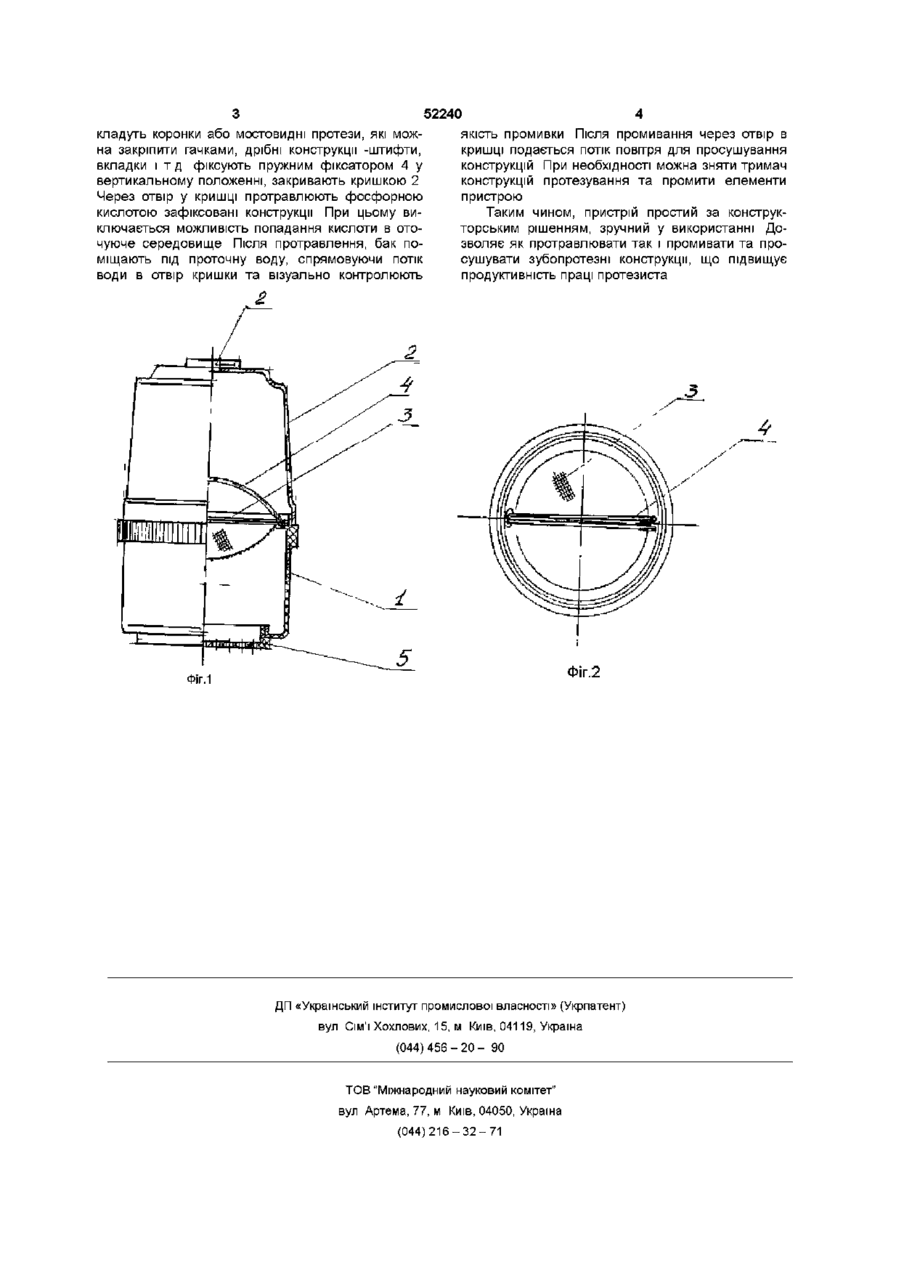

Пристрій для обробки конструкцій протезування , що має бак з кришкою, тримач конструкцій, виконаний із металевої сітки, та фіксуючий затиск, який відрізняється тим, що тримач конструкцій виконаний у формі ситечка, зафіксованого по середині циліндричного бака в горизонтальній площині, на якому закріплений фіксуючий затиск, дно бака має отвори, а кришка з отвором по центру виконана із прозорого матеріалу печував можливість як промивання різних за величиною зубопротезних конструкцій так і протравлювання литих конструкцій фосфорною кислотою та просушування після промивання, що підвищить продуктивність праці протезиста Поставлена задача вирішується тим, що пристрій, який має бак з кришкою, тримач конструкцій зроблений із металевої сітки та фіксуючий зажим, ВІДПОВІДНО винаходу, тримач конструкцій виконаний у формі ситечка зафіксованого по середині циліндричного бака в горизонтальній площині, на якому закріплений фіксуючий зажим, дно бака має отвори, а кришка з отвором по центру зроблена із прозорого матеріалу На фіг1, 2 зображений пристрій для обробки конструкцій протезування, загальний вигляд 1 бак, 2 - прозора кришка з отвором по центру, 3 тримач конструкцій у формі ситечка, 4 - фіксуючий зажим дрібних конструкцій, 5 - дно з отворами Виконання тримача конструкцій у формі ситечка з закріпленим на ньому фіксуючим зажимом дозволяє вертикально фіксувати дрібні зубопротезні конструкції, тобто перпендикулярно потоку рідини, та забезпечує можливість як всебічного протравлення так і промивання водою Коронки та мостовидні протези можливо закріплювати на дні ситечка за допомогою гачків так, що їх поверхня повністю протравлювалась або ж промивалась Кришка, виконана із прозорого матеріалу, дає можливість візуально контролювати якість обробки, а отвори в дні бака зроблені для відтоку рідини Пристрій для обробки конструкцій протезування працює наступним чином На дно тримача конструкцій 3 (ситечка) бака 1 ю 52240 кладуть коронки або мостовидні протези, які можна закріпити гачками, дрібні конструкції -штифти, вкладки і т д фіксують пружним фіксатором 4 у вертикальному положенні, закривають кришкою 2 Через отвір у кришці протравлюють фосфорною кислотою зафіксовані конструкції При цьому виключається можливість попадання кислоти в оточуюче середовище Після протравлення, бак поміщають під проточну воду, спрямовуючи потік води в отвір кришки та візуально контролюють якість промивки Після промивання через отвір в кришці подається потік повітря для просушування конструкцій При необхідності можна зняти тримач конструкцій протезування та промити елементи пристрою Таким чином, пристрій простий за конструкторським рішенням, зручний у використанні Дозволяє як протравлювати так і промивати та просушувати зубопротезні конструкції, що підвищує продуктивність праці протезиста 2 Фіг.2 ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
