Ротор типу савоніуса з вертикальною віссю обертання і захисним екраном

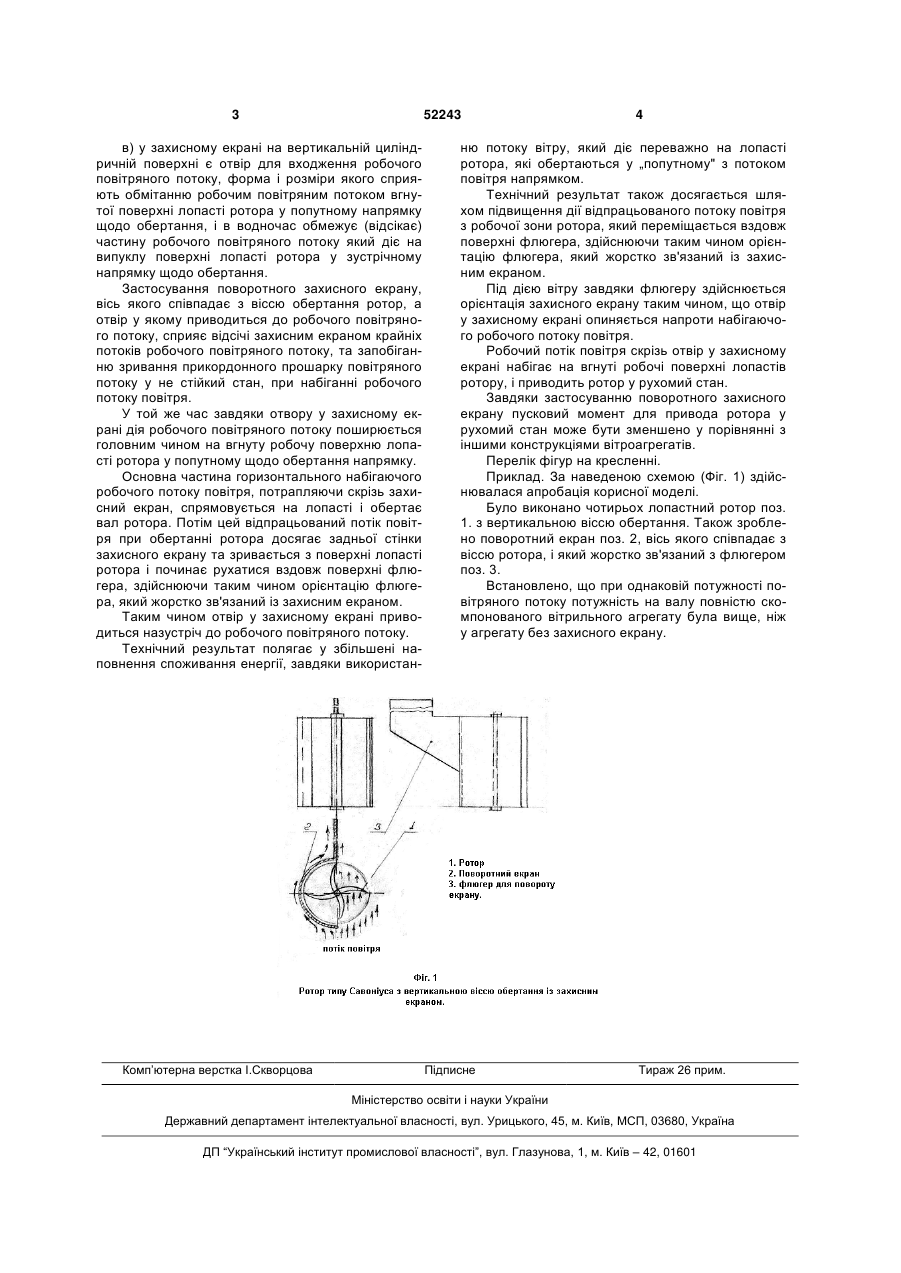

Ротор типу Савоніуса, з вертикальною віссю обертання, і захисним екраном, у якому: 1) вертикальна поверхня лопаті створюється твірною, яка є паралельною осі обертання ротора і яка бере свій початок поряд з віссю обертання ротора, до якої вона може бути дотичною по усій своїй довжині, потім розгортається таким чином, що при проекції на горизонтальну перерізаючу під прямим кутом вісь ротора поверхню утворюється криволінійна поверхня евольвента, еволютою для якої є окружність; 2) кількість робочих лопатей на валу ротора сягає від двох і більше; U 2 (19) 1 3 52243 в) у захисному екрані на вертикальній циліндричній поверхні є отвір для входження робочого повітряного потоку, форма і розміри якого сприяють обмітанню робочим повітряним потоком вгнутої поверхні лопасті ротора у попутному напрямку щодо обертання, і в водночас обмежує (відсікає) частину робочого повітряного потоку який діє на випуклу поверхні лопасті ротора у зустрічному напрямку щодо обертання. Застосування поворотного захисного екрану, вісь якого співпадає з віссю обертання ротор, а отвір у якому приводиться до робочого повітряного потоку, сприяє відсічі захисним екраном крайніх потоків робочого повітряного потоку, та запобіганню зривання прикордонного прошарку повітряного потоку у не стійкий стан, при набіганні робочого потоку повітря. У той же час завдяки отвору у захисному екрані дія робочого повітряного потоку поширюється головним чином на вгнуту робочу поверхню лопасті ротора у попутному щодо обертання напрямку. Основна частина горизонтального набігаючого робочого потоку повітря, потрапляючи скрізь захисний екран, спрямовується на лопасті і обертає вал ротора. Потім цей відпрацьований потік повітря при обертанні ротора досягає задньої стінки захисного екрану та зривається з поверхні лопасті ротора і починає рухатися вздовж поверхні флюгера, здійснюючи таким чином орієнтацію флюгера, який жорстко зв'язаний із захисним екраном. Таким чином отвір у захисному екрані приводиться назустріч до робочого повітряного потоку. Технічний результат полягає у збільшені наповнення споживання енергії, завдяки використан Комп’ютерна верстка І.Скворцова 4 ню потоку вітру, який діє переважно на лопасті ротора, які обертаються у „попутному" з потоком повітря напрямком. Технічний результат також досягається шляхом підвищення дії відпрацьованого потоку повітря з робочої зони ротора, який переміщається вздовж поверхні флюгера, здійснюючи таким чином орієнтацію флюгера, який жорстко зв'язаний із захисним екраном. Під дією вітру завдяки флюгеру здійснюється орієнтація захисного екрану таким чином, що отвір у захисному екрані опиняється напроти набігаючого робочого потоку повітря. Робочий потік повітря скрізь отвір у захисному екрані набігає на вгнуті робочі поверхні лопастів ротору, і приводить ротор у рухомий стан. Завдяки застосуванню поворотного захисного екрану пусковий момент для привода ротора у рухомий стан може бути зменшено у порівнянні з іншими конструкціями вітроагрегатів. Перелік фігур на кресленні. Приклад. За наведеною схемою (Фіг. 1) здійснювалася апробація корисної моделі. Було виконано чотирьох лопастний ротор поз. 1. з вертикальною віссю обертання. Також зроблено поворотний екран поз. 2, вісь якого співпадає з віссю ротора, і який жорстко зв'язаний з флюгером поз. 3. Встановлено, що при однаковій потужності повітряного потоку потужність на валу повністю скомпонованого вітрильного агрегату була вище, ніж у агрегату без захисного екрану. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
