Вітроустановка барабанного типу з вертикальною віссю обертання

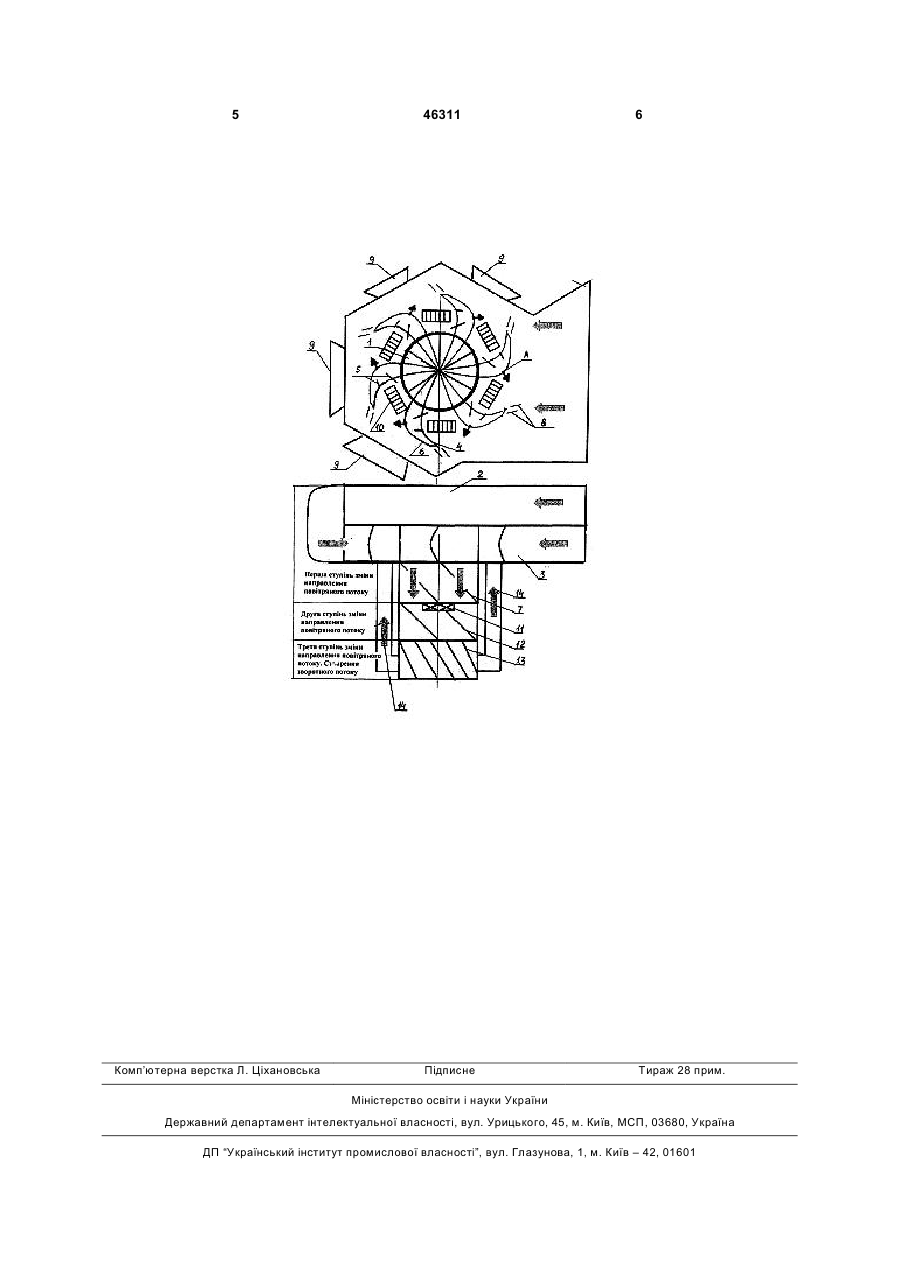

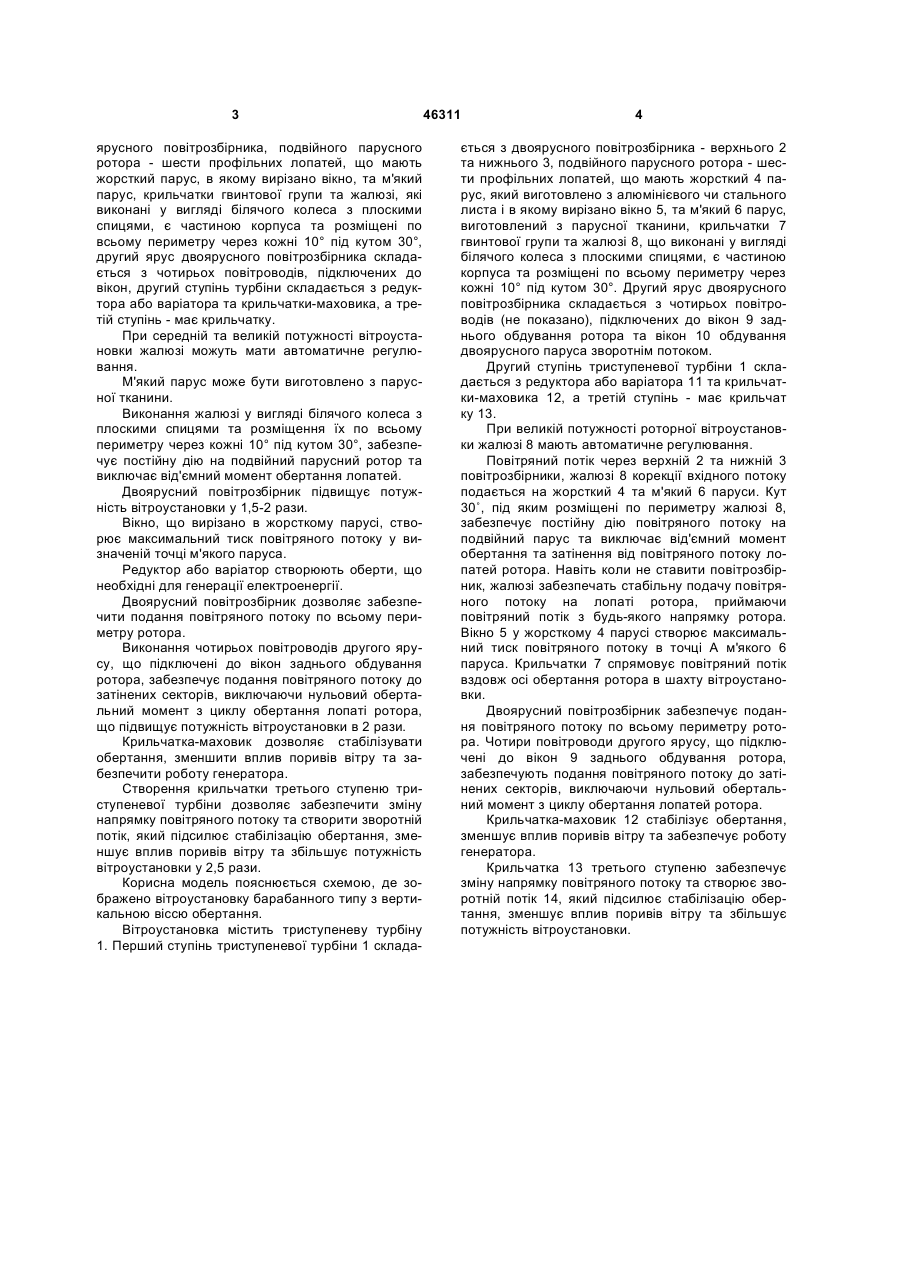

1. Вітроустановка барабанного типу з вертикальною віссю обертання, що включає шість профільних лопатей, яка відрізняється тим, що містить триступеневу турбіну, перший ступінь якої складається з двоярусного повітрозбірника, подвійного парусного ротора - шести профільних лопатей, що мають жорсткий парус, в якому вирізано вікно, та м'який парус, крильчатки гвинтової 3 ярусного повітрозбірника, подвійного парусного ротора - шести профільних лопатей, що мають жорсткий парус, в якому вирізано вікно, та м'який парус, крильчатки гвинтової групи та жалюзі, які виконані у вигляді білячого колеса з плоскими спицями, є частиною корпуса та розміщені по всьому периметру через кожні 10° під кутом 30°, другий ярус двоярусного повітрозбірника складається з чотирьох повітроводів, підключених до вікон, другий ступінь турбіни складається з редуктора або варіатора та крильчатки-маховика, а третій ступінь - має крильчатку. При середній та великій потужності вітроустановки жалюзі можуть мати автоматичне регулювання. М'який парус може бути виготовлено з парусної тканини. Виконання жалюзі у вигляді білячого колеса з плоскими спицями та розміщення їх по всьому периметру через кожні 10° під кутом 30°, забезпечує постійну дію на подвійний парусний ротор та виключає від'ємний момент обертання лопатей. Двоярусний повітрозбірник підвищує потужність вітроустановки у 1,5-2 рази. Вікно, що вирізано в жорсткому парусі, створює максимальний тиск повітряного потоку у визначеній точці м'якого паруса. Редуктор або варіатор створюють оберти, що необхідні для генерації електроенергії. Двоярусний повітрозбірник дозволяє забезпечити подання повітряного потоку по всьому периметру ротора. Виконання чотирьох повітроводів другого ярусу, що підключені до вікон заднього обдування ротора, забезпечує подання повітряного потоку до затінених секторів, виключаючи нульовий обертальний момент з циклу обертання лопаті ротора, що підвищує потужність вітроустановки в 2 рази. Крильчатка-маховик дозволяє стабілізувати обертання, зменшити вплив поривів вітру та забезпечити роботу генератора. Створення крильчатки третього ступеню триступеневої турбіни дозволяє забезпечити зміну напрямку повітряного потоку та створити зворотній потік, який підсилює стабілізацію обертання, зменшує вплив поривів вітру та збільшує потужність вітроустановки у 2,5 рази. Корисна модель пояснюється схемою, де зображено вітроустановку барабанного типу з вертикальною віссю обертання. Вітроустановка містить триступеневу турбіну 1. Перший ступінь триступеневої турбіни 1 склада 46311 4 ється з двоярусного повітрозбірника - верхнього 2 та нижнього 3, подвійного парусного ротора - шести профільних лопатей, що мають жорсткий 4 парус, який виготовлено з алюмінієвого чи стального листа і в якому вирізано вікно 5, та м'який 6 парус, виготовлений з парусної тканини, крильчатки 7 гвинтової групи та жалюзі 8, що виконані у вигляді білячого колеса з плоскими спицями, є частиною корпуса та розміщені по всьому периметру через кожні 10° під кутом 30°. Другий ярус двоярусного повітрозбірника складається з чотирьох повітроводів (не показано), підключених до вікон 9 заднього обдування ротора та вікон 10 обдування двоярусного паруса зворотнім потоком. Другий ступінь триступеневої турбіни 1 складається з редуктора або варіатора 11 та крильчатки-маховика 12, а третій ступінь - має крильчат ку 13. При великій потужності роторної вітроустановки жалюзі 8 мають автоматичне регулювання. Повітряний потік через верхній 2 та нижній 3 повітрозбірники, жалюзі 8 корекції вхідного потоку подається на жорсткий 4 та м'який 6 паруси. Кут 30˚, під яким розміщені по периметру жалюзі 8, забезпечує постійну дію повітряного потоку на подвійний парус та виключає від'ємний момент обертання та затінення від повітряного потоку лопатей ротора. Навіть коли не ставити повітрозбірник, жалюзі забезпечать стабільну подачу повітряного потоку на лопаті ротора, приймаючи повітряний потік з будь-якого напрямку ротора. Вікно 5 у жорсткому 4 парусі створює максимальний тиск повітряного потоку в точці А м'якого 6 паруса. Крильчатки 7 спрямовує повітряний потік вздовж осі обертання ротора в шахту вітроустановки. Двоярусний повітрозбірник забезпечує подання повітряного потоку по всьому периметру ротора. Чотири повітроводи другого ярусу, що підключені до вікон 9 заднього обдування ротора, забезпечують подання повітряного потоку до затінених секторів, виключаючи нульовий обертальний момент з циклу обертання лопатей ротора. Крильчатка-маховик 12 стабілізує обертання, зменшує вплив поривів вітру та забезпечує роботу генератора. Крильчатка 13 третього ступеню забезпечує зміну напрямку повітряного потоку та створює зворотній потік 14, який підсилює стабілізацію обертання, зменшує вплив поривів вітру та збільшує потужність вітроустановки. 5 Комп’ютерна верстка Л. Ціхановська 46311 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
