Пристрій для ковальської протяжки
Номер патенту: 52289
Опубліковано: 25.08.2010
Автори: Тихоненко Роман Іванович, Кухар Володимир Валентинович, Каргін Сергій Борисович, Каргін Борис Сергійович
Формула / Реферат
Пристрій для ковальської протяжки, який містить верхній бойок і нижній бойок зі встановленими у ньому з можливістю переміщення двома криволінійними вставками, який відрізняється тим, що на робочій поверхні верхнього бойка розміщені з можливістю переміщення дві криволінійні вставки, які також, як і нижні криволінійні вставки, обладнані додатковими нерухомими вставками у вигляді опуклостей, причому кути перерізу криволінійних вставок верхнього та нижнього бойків рівні, і їх значення можуть змінюватися в діапазоні від 90° до 135°.
Текст

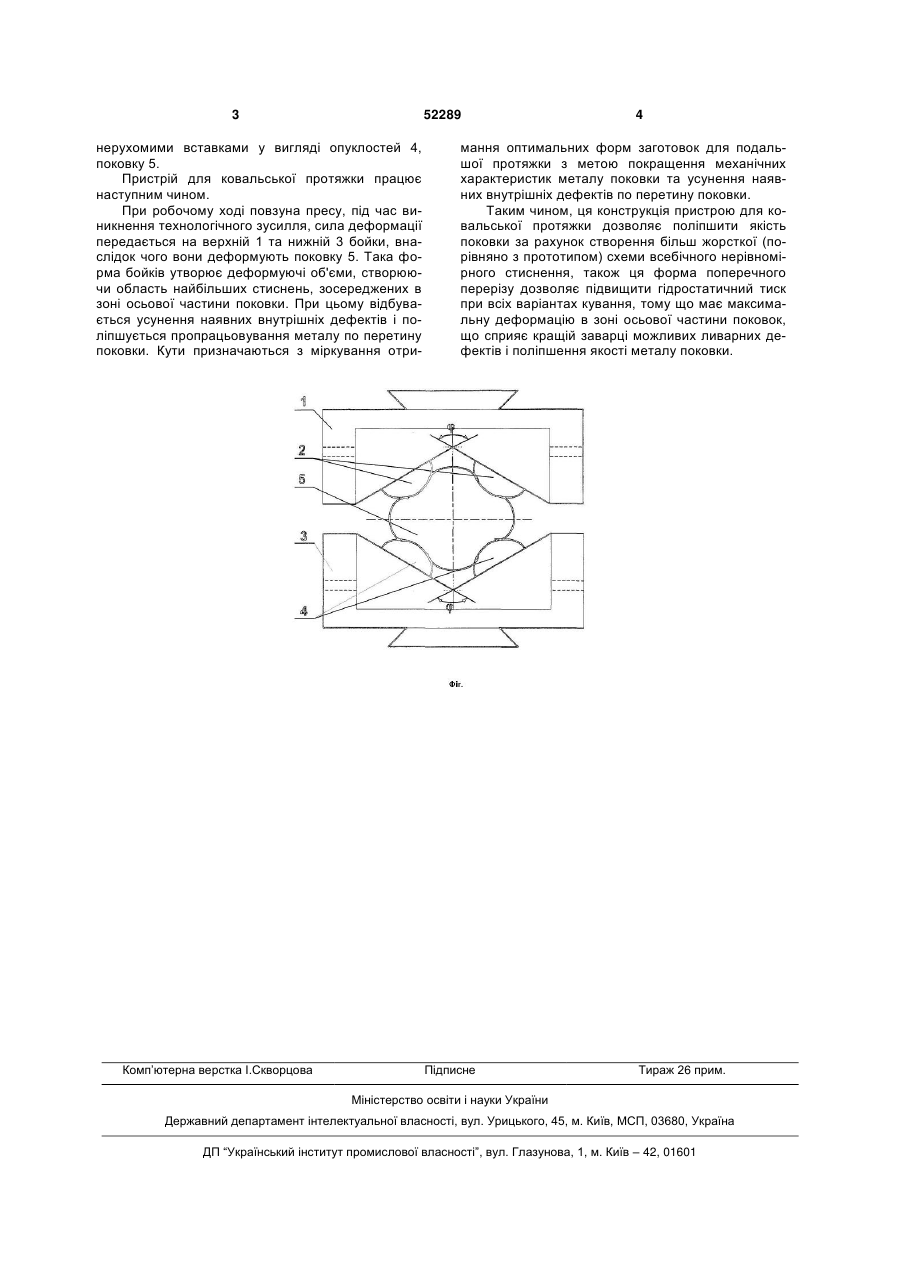

Пристрій для ковальської протяжки, який містить верхній бойок і нижній бойок зі встановлени 3 52289 нерухомими вставками у вигляді опуклостей 4, поковку 5. Пристрій для ковальської протяжки працює наступним чином. При робочому ході повзуна пресу, під час виникнення технологічного зусилля, сила деформації передається на верхній 1 та нижній 3 бойки, внаслідок чого вони деформують поковку 5. Така форма бойків утворює деформуючі об'єми, створюючи область найбільших стиснень, зосереджених в зоні осьової частини поковки. При цьому відбувається усунення наявних внутрішніх дефектів і поліпшується пропрацьовування металу по перетину поковки. Кути призначаються з міркування отри Комп’ютерна верстка І.Скворцова 4 мання оптимальних форм заготовок для подальшої протяжки з метою покращення механічних характеристик металу поковки та усунення наявних внутрішніх дефектів по перетину поковки. Таким чином, ця конструкція пристрою для ковальської протяжки дозволяє поліпшити якість поковки за рахунок створення більш жорсткої (порівняно з прототипом) схеми всебічного нерівномірного стиснення, також ця форма поперечного перерізу дозволяє підвищити гідростатичний тиск при всіх варіантах кування, тому що має максимальну деформацію в зоні осьової частини поковок, що сприяє кращій заварці можливих ливарних дефектів і поліпшення якості металу поковки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for forging broaching
Автори англійськоюKarhin Serhii Borysovych, Kargin Borys Serhiiovych, Kukhar Volodymyr Valentynovych, Tykhonenko Roman Ivanovych
Назва патенту російськоюУстройство для кузнечной протяжки
Автори російськоюКаргин Сергей Борисович, Каргин Борис Сергеевич, Кухар Владимир Валентинович, Тихоненко Роман Вванович
МПК / Мітки
МПК: B21J 5/00
Мітки: протяжки, пристрій, ковальської
