Інструмент для ковальської протяжки
Номер патенту: 1477
Опубліковано: 15.11.2002
Автори: Діамантопуло Костянтин Костянтинович, Мордовець Юрій Анатолійович
Формула / Реферат
1. Інструмент для ковальської протяжки, який містить бойки з набором плоских вставок, нижній з яких оснащений обмежувачами розширення зі скошеними торцями, розташованими симетрично відносно вертикальної осі з можливістю горизонтального переміщення та кутового відхилення від даної осі, а також з можливістю взаємодії з відповідними пазами, виконаними у верхньому бойкові, який відрізняється тим, що плоскі вставки з'єднані між собою осями, закріпленими на бойках, встановлені з можливістю переміщення уздовж цих осей та оснащені фіксуючими елементами, а обмежувачі розширення виконані з можливістю переміщення уздовж вертикальної осі.
2. Інструмент для ковальської протяжки за п. 1, який відрізняється тим, що плоскі вставки виконані з отворами під штирі, з'єднані з приводним механізмом, що забезпечує їх горизонтальне переміщення.
3. Інструмент для ковальської протяжки за пп. 1, 2, який відрізняється тим, що верхній бойок оснащений роликами, встановленими з можливістю переміщення уздовж напрямних, закріплених на цьому бойкові.
Текст

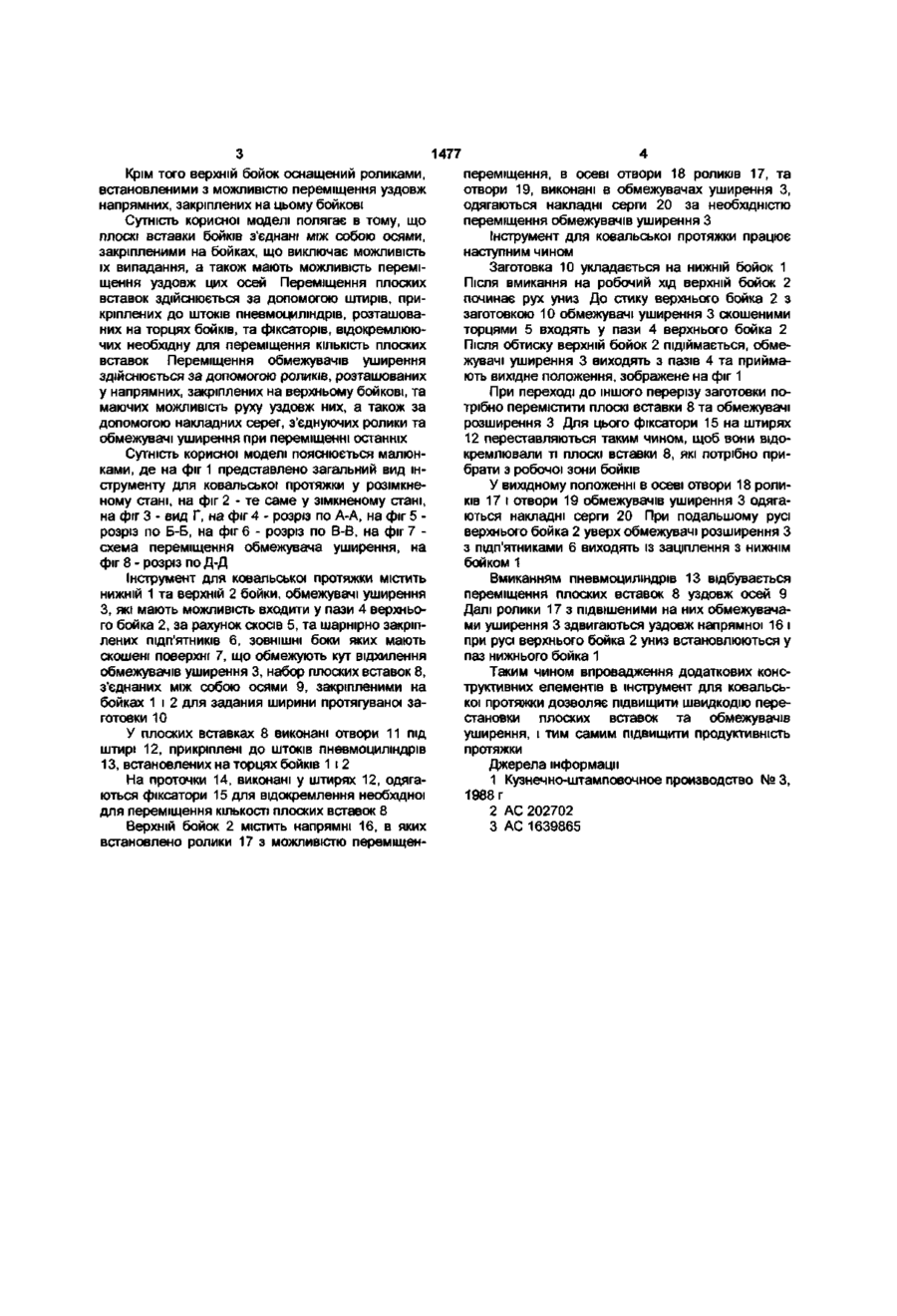

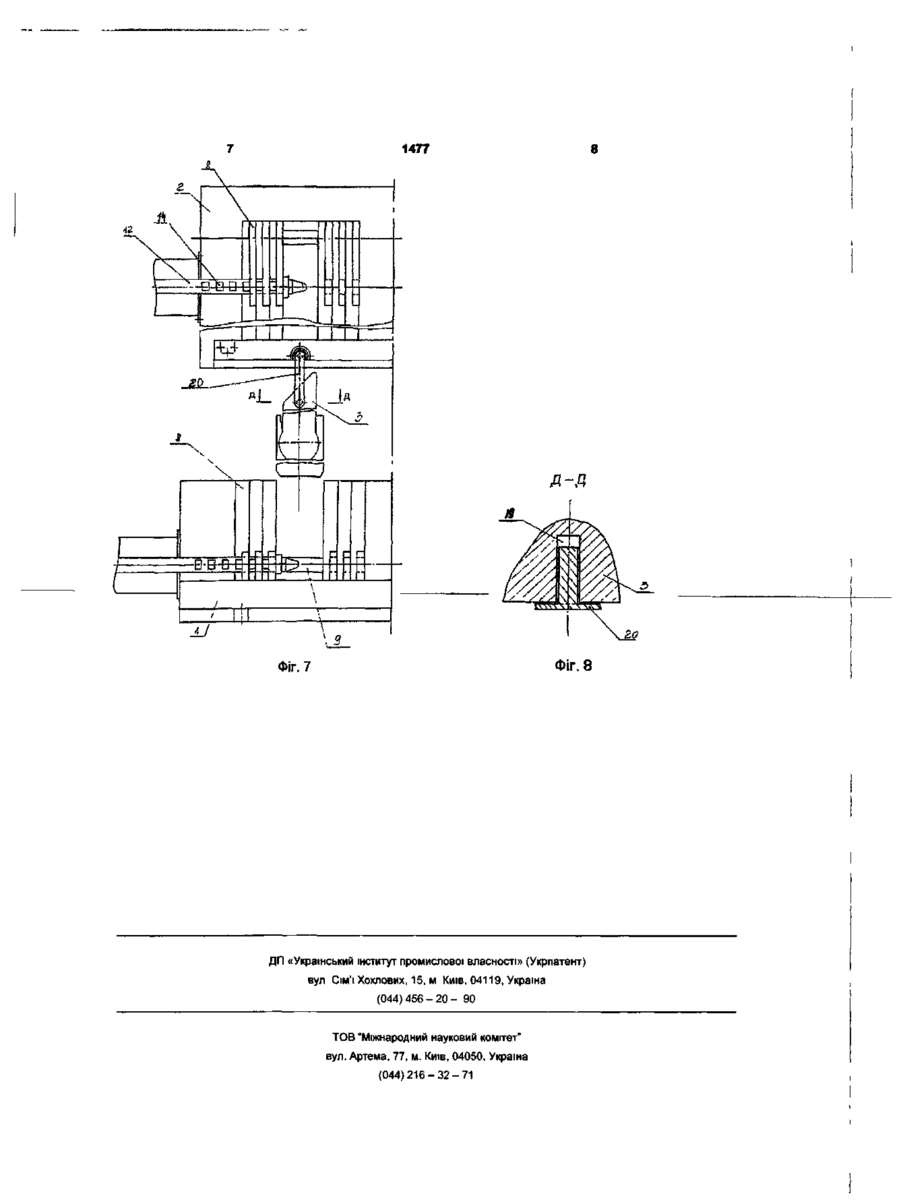

1 Інструмент для ковальської протяжки, який містить бойки з набором плоских вставок, нижній з яких оснащений обмежувачами розширення зі скошеними торцями, розташованими симетрично відносно вертикальної осі з можливістю горизонтального переміщення та кутового відхилення від даної осі, а також з можливістю взаємодії з ВІДПОВІДНИМИ пазами, виконаними у верхньому бойкові, який відрізняється тим, що плоскі вставки з'єднані між собою осями, закріпленими на бойках, встановлені з можливістю переміщення уздовж цих осей та оснащені фіксуючими елементами, а обмежувачі розширення виконані з можливістю переміщення уздовж вертикальної осі 2 Інструмент для ковальської протяжки за п 1, який відрізняється тим, що плоскі вставки виконані з отворами під штирі, з'єднані з приводним механізмом, що забезпечує їх горизонтальне переміщення 3 Інструмент для ковальської протяжки за пп 1, 2, який відрізняється тим, що верхній бойок оснащений роликами, встановленими з можливістю переміщення уздовж напрямних, закріплених на цьому бойкові Корисна модель стосується обробки металів тиском, а саме інструменту для устаткування ковальсько-штампувального виробництва ВІДОМІ інструменти для протяжки без уширення мають замкнений профіль, утворюваний чотирма бойками [1] або чотирма підвішеними одна відносно одної плоскими поверхнями [2] та складну систему тяг, пружин та важілей для приведення до руху бойків або зміщення одна відносно одної плоских поверхней Такі інструменти відрізняються можливістю отримання тільки квадратного профіля, невеликою номенклатурою перерізів, протягуваних поковок Крім того, конструктивна складність пристрою ускладнює маніпулювання заготовкою Найбільш близьким технічним рішенням є інструмент для ковальської протяжки [3], що містить бойки з набором плоских вставок, нижній з яких оснащений обмежувачами розширення зі скошеними торцями, розташованими симетрично відносно вертикальної осі з можливістю горизонтального переміщення та кутового відхилення від даної осі, а також з можливістю взаємодії з ВІДПОВІДНИМИ пазами, виконаними у верхньому бойкові У відомому інструменті неможливо швидко перестановлювати плоскі, вставки та обмежувачі розширення при переході від одного перерізу по ковки до іншого, що значно знижує продуктивність протяжки До основи корисної моделі покладено задачу удосконалити інструмент для ковальської протяжки, в якому за рахунок введення додаткових конструктивних елементів досягається швидкодія перестановки плоских вставок та обмежувачів уширення, що дозволить підвищити продуктивність протяжки Для рішення поставленої задачі в інструменті для ковальської протяжки, що містить бойки з набором плоских вставок, нижній з яких, оснащений обмежувачами розширення зі скошеними торцями, розташованими симетрично відносно вертикальної осі з можливістю горизонтального переміщення та кутового відхилення від даної осі, а також з можливістю взаємодії з ВІДПОВІДНИМИ пазами, виконаними у верхньому бойкові, ВІДПОВІДНО корисної моделі плоскі вставки з'єднані між собою осями, закріпленими на бойках, встановлені з можливістю переміщення уздовж цих осей та оснащені фіксуючими елементами, а обмежувачі розширення виконані з можливістю переміщення уздовж вертикальної осі При цьому плоскі вставки виконані з отворами під штирі, з'єднані з приводним механізмом, що забезпечує їх горизонтальне переміщення 1477 Крім того верхній бойок оснащений роликами, встановленими з можливістю переміщення уздовж напрямних, закріплених на цьому бойкові Сутність корисної моделі полягає в тому, що плоскі вставки бойків з'єднані між собою осями, закріпленими на бойках, що виключає можливість їх випадання, а також мають можливість переміщення уздовж цих осей Переміщення плоских вставок здійснюється за допомогою штирів, прикріплених до штоків пневмоциліндрів, розташованих на торцях бойків, та фіксаторів, відокремлюючих необхідну для переміщення КІЛЬКІСТЬ плоских вставок Переміщення обмежувачів уширення здійснюється за допомогою роликів, розташованих у напрямних, закріплених на верхньому бойкові, та маючих можливість руху уздовж них, а також за допомогою накладних серег, з'єднуючих ролики та обмежувачі уширення при переміщенні останніх Сутність корисної моделі пояснюється малюнками, де на фіг 1 представлено загальний вид інструменту для ковальської протяжки у розімкненому стані, на фіг 2 - те саме у зімкненому стані, на фіг 3 - вид Г, на фіг 4 - розріз по А-А, на фіг 5 розріз по Б-Б, на фіг 6 - розріз по В-В, на фіг 7 схема переміщення обмежувача уширення, на фіг 8 - розріз по Д-Д Інструмент для ковальської протяжки містить нижній 1 та верхній 2 бойки, обмежувачі уширення З, які мають можливість входити у пази 4 верхнього бойка 2, за рахунок скосів 5, та шарнірно закріплених ПІДП'ЯТНИКІВ 6, ЗОВНІШНІ боки яких мають скошені поверхні 7, що обмежують кут відхилення обмежувачів уширення 3, набор плоских вставок 8, з'єднаних між собою осями 9, закріпленими на бойках 1 і 2 для задания ширини протягуваної заготовки 10 У плоских вставках 8 виконані отвори 11 під штирі 12, прикріплені до штоків пневмоциліндрів 13, встановлених на торцях бойків 1 і 2 На проточки 14, виконані у штирях 12, одягаються фіксатори 15 для відокремлення необхідної для переміщення КІЛЬКОСТІ плоских вставок 8 Верхній бойок 2 містить напрямні 16, в яких встановлено ролики 17 з можливістю переміщен переміщення, в осеві отвори 18 роликів 17, та отвори 19, виконані в обмежувачах уширення З, одягаються накладні серги 20 за необхідністю переміщення обмежувачів уширення З Інструмент для ковальської протяжки працює наступним чином Заготовка 10 укладається на нижній бойок 1 Після вмикання на робочий хід верхній бойок 2 починає рух униз До стику верхнього бойка 2 з заготовкою 10 обмежувачі уширення 3 скошеними торцями 5 входять у пази 4 верхнього бойка 2 Після обтиску верхній бойок 2 підіймається, обмежувачі уширення 3 виходять з пазів 4 та приймають вихідне положення, зображене на фіг 1 При переході до іншого перерізу заготовки потрібно перемістити плоскі вставки 8 та обмежувачі розширення 3 Для цього фіксатори 15 на штирях 12 переставляються таким чином, щоб вони відокремлювали ті плоскі вставки 8, які потрібно прибрати з робочої зони бойків У вихідному положенні в осеві отвори 18 роликів 17 і отвори 19 обмежувачів уширення 3 одягаються накладні серги 20 При подальшому русі верхнього бойка 2 уверх обмежувачі розширення З з підп'ятниками 6 виходять із заціплення з нижнім бойком 1 Вмиканням пневмоциліндрів 13 відбувається переміщення плоских вставок 8 уздовж осей 9 Далі ролики 17 з підвішеними на них обмежувачами уширення 3 здвигаються уздовж напрямної 16 і при русі верхнього бойка 2 униз встановлюються у паз нижнього бойка 1 Таким чином впровадження додаткових конструктивних елементів в інструмент для ковальської протяжки дозволяє підвищити швидкодію перестановки плоских вставок та обмежувачів уширення, і тим самим підвищити продуктивність протяжки Джерела інформації 1 Кузнечно-штамповочное производство № З, 1988 г 2 АС 202702 3 АС 1639865 9-НФ g-g zt v-v ж 1477 Фіг. 8 Фіг. 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюDiamantopulo Kostiantyn Kostiantynovych, Mordovets Yurii Anatoliiovych
Автори російськоюДиамантопуло Константин Константинович, Мордовец Юрий Анатольевич
МПК / Мітки
МПК: B21J 13/02
Мітки: інструмент, протяжки, ковальської
