Обмотка машини змінного струму

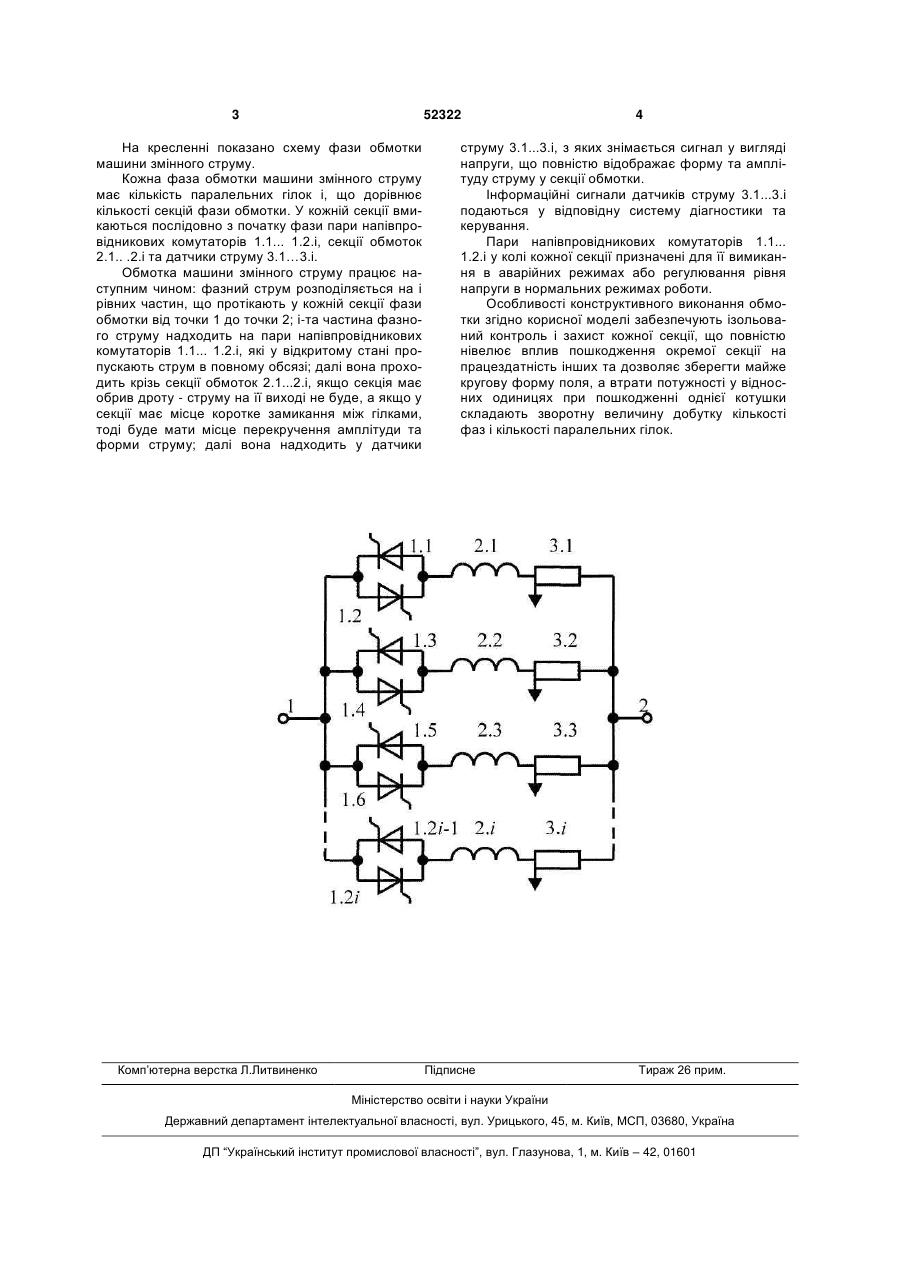

Обмотка машини змінного струму, що містить на кожну фазу щонайменше дві секції, яка відрізняється тим, що вона виконана з кількістю паралельних гілок, яка дорівнює кількості секцій фази обмотки, а послідовно з кожною секцією обмотки встановлені інверсійні напівпровідникові комутатори з боку початку фази та активні опори як датчики струму з боку нульової точки. (19) (21) u201001376 (22) 10.02.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) КІМСТАЧ ОЛЕГ ЮРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА 3 52322 На кресленні показано схему фази обмотки машини змінного струму. Кожна фаза обмотки машини змінного струму має кількість паралельних гілок і, що дорівнює кількості секцій фази обмотки. У кожній секції вмикаються послідовно з початку фази пари напівпровідникових комутаторів 1.1... 1.2.і, секції обмоток 2.1.. .2.і та датчики струму 3.1…3.і. Обмотка машини змінного струму працює наступним чином: фазний струм розподіляється на і рівних частин, що протікають у кожній секції фази обмотки від точки 1 до точки 2; і-та частина фазного струму надходить на пари напівпровідникових комутаторів 1.1... 1.2.і, які у відкритому стані пропускають струм в повному обсязі; далі вона проходить крізь секції обмоток 2.1...2.і, якщо секція має обрив дроту - струму на її виході не буде, а якщо у секції має місце коротке замикання між гілками, тоді буде мати місце перекручення амплітуди та форми струму; далі вона надходить у датчики Комп’ютерна верстка Л.Литвиненко 4 струму 3.1...3.і, з яких знімається сигнал у вигляді напруги, що повністю відображає форму та амплітуду струму у секції обмотки. Інформаційні сигнали датчиків струму 3.1...3.і подаються у відповідну систему діагностики та керування. Пари напівпровідникових комутаторів 1.1... 1.2.і у колі кожної секції призначені для її вимикання в аварійних режимах або регулювання рівня напруги в нормальних режимах роботи. Особливості конструктивного виконання обмотки згідно корисної моделі забезпечують ізольований контроль і захист кожної секції, що повністю нівелює вплив пошкодження окремої секції на працездатність інших та дозволяє зберегти майже кругову форму поля, а втрати потужності у відносних одиницях при пошкодженні однієї котушки складають зворотну величину добутку кількості фаз і кількості паралельних гілок. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
