Витий трапецієподібний магнітопровід
Формула / Реферат
Витий трапецієподібний магнітопровід, що містить як мінімум три сегменти, які набрані із заготовок електротехнічної сталі, який відрізняється тим, що він сформований у вигляді правильного багатогранника із сегментів, що мають трапецієподібну форму і зубці, які вигнуті під кутом 90 градусів та мають радіальний нахил, при цьому довжина заготовки трапецієподібної форми виконана з різницею між сусідніми заготовками в дві їх товщини.
Текст

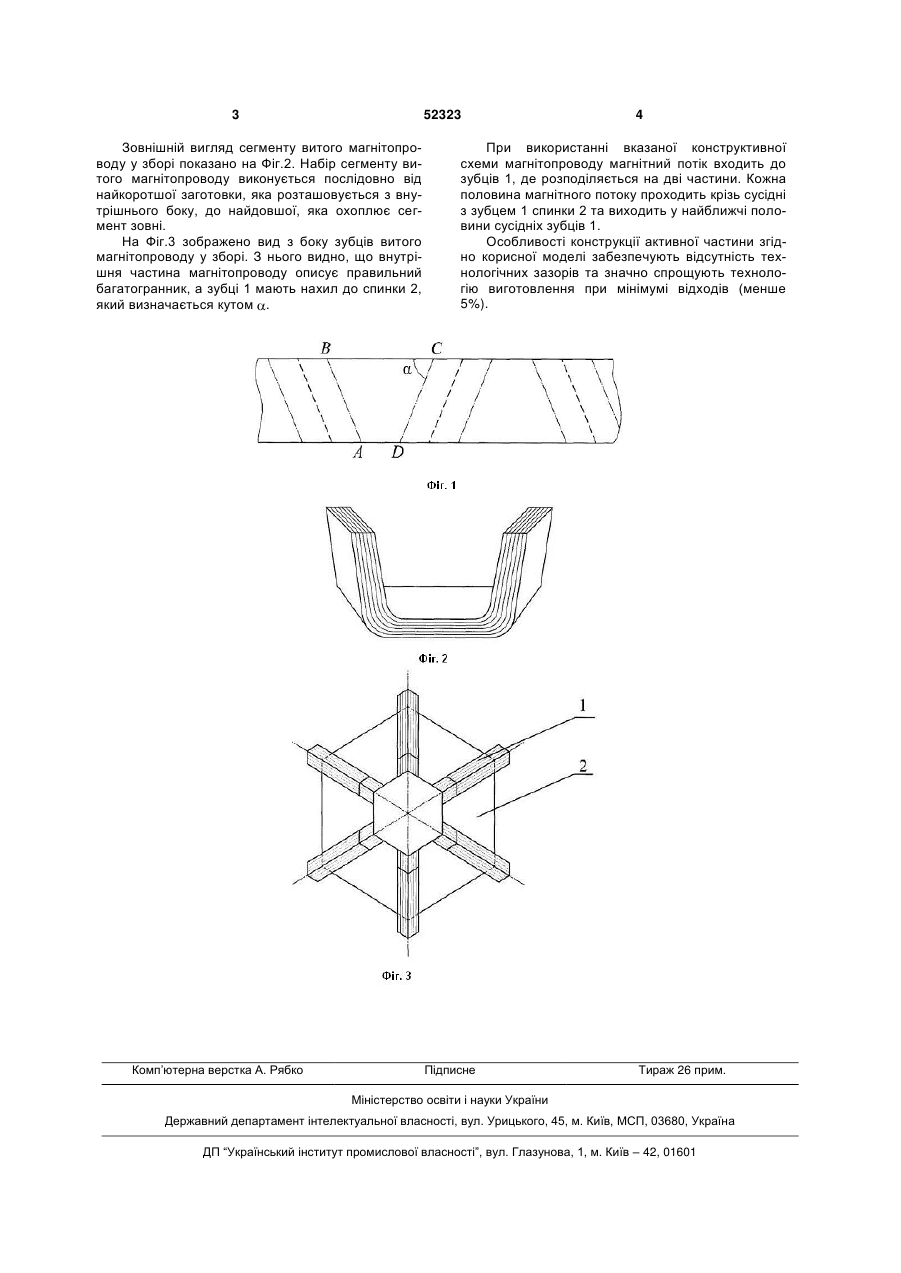

Витий трапецієподібний магнітопровід, що містить як мінімум три сегменти, які набрані із за 3 52323 Зовнішній вигляд сегменту витого магнітопроводу у зборі показано на Фіг.2. Набір сегменту витого магнітопроводу виконується послідовно від найкоротшої заготовки, яка розташовується з внутрішнього боку, до найдовшої, яка охоплює сегмент зовні. На Фіг.3 зображено вид з боку зубців витого магнітопроводу у зборі. З нього видно, що внутрішня частина магнітопроводу описує правильний багатогранник, а зубці 1 мають нахил до спинки 2, який визначається кутом . Комп’ютерна верстка А. Рябко 4 При використанні вказаної конструктивної схеми магнітопроводу магнітний потік входить до зубців 1, де розподіляється на дві частини. Кожна половина магнітного потоку проходить крізь сусідні з зубцем 1 спинки 2 та виходить у найближчі половини сусідніх зубців 1. Особливості конструкції активної частини згідно корисної моделі забезпечують відсутність технологічних зазорів та значно спрощують технологію виготовлення при мінімумі відходів (менше 5%). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWound keystone magnetic core
Автори англійськоюKimstach Oleh Yuriiovych
Назва патенту російськоюВитой трапециевидный магнитопровод
Автори російськоюКимстач Олег Юрьевич
МПК / Мітки
МПК: H01F 27/24
Мітки: магнітопровід, трапецієподібний, витий
