H02K 3/12 — розташовані в пазах

Номер патенту: 114544

Опубліковано: 26.06.2017

Автори: Збруцький Олександр Васильович, Маринич Юрій Михайлович

МПК: H02K 21/02, H02K 21/00, H02K 3/04 ...

Мітки: безконтактний, постійного, струму, двигун

Формула / Реферат:

Безконтактний двигун постійного струму, який містить комутатор, магнітну систему на роторі з радіальним магнітним зазором, в якому розміщено безпазовий статор з котушками, виготовлений з листового металу, який відрізняється тим, що кожний виток котушки складається з двох частин - внутрішньої та зовнішньої, які мають вигин в площині найменшого перерізу, виток розділений пазом на дві частини таким чином, що з однієї сторони - частини витка...

Номер патенту: 110433

Опубліковано: 25.12.2015

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович, Музиченко Оксана Олександрівна

МПК: H02K 3/48, H02K 3/12, H02K 17/30 ...

Мітки: багатофазна, машина

Формула / Реферат:

1. Багатофазна машина змінного струму, яка є генератором або двигуном, або електромеханічним перетворювачем, та яка приєднана до багатофазного джерела змінних напруг через лінію мережі або через інвертор з акумуляторною батареєю, або через перетворювач частоти, і яка містить статор та ротор, статор устаткований магнітопроводом та множиною основних обмоток, розміщених у пазах статора, а також затискачами лінійних фаз, а ротор має довільне...

Номер патенту: 103123

Опубліковано: 10.12.2015

Автори: Ідрісов Алібі, Ідрісова Аліпа

МПК: H02K 17/16, H02K 3/12, H02K 1/28 ...

Мітки: асинхронний, ротором, короткозамкненим, електродвигун

Формула / Реферат:

Асинхронний електродвигун, що містить статор, ротор, осердя якого встановлене на валу і оснащене обмоткою, складеною з окремих витків, розташованих у радіальних площинах, яка працює як пускова, так і робоча, який відрізняється тим, що короткозамкнені витки виконані такими, що тороїдально охоплюють осердя ротора, а вал - ребристим.

Номер патенту: 105838

Опубліковано: 25.06.2014

Автори: Ярема Роман Ярославович, Ящєнко Сєргєй Алєксандровіч, Мельник Тетяна Михайлівна, Огоньков Вячєслав Грігорьєвіч, Капіруля Володимир Михайлович

МПК: H02K 15/12, H02K 3/32, H02K 3/12 ...

Мітки: спосіб, електродвигунів, обмоток, тягових, виготовлення

Формула / Реферат:

1. Спосіб виготовлення обмоток тягових електродвигунів шляхом просочення ізоляції обмотки якорів, що полягає в нанесенні на котушки склослюдовмісних стрічок, укладанні обмоток у пази якоря, нанесенні склобандажа, розігріві якоря до температури просочення, вакуумуванні в просочувальному казані, подачі під вакуумом компаунда, створенні на поверхні компаунда надлишкового тиску повітрям, який відрізняється тим, що просочувальний компаунд подають...

Номер патенту: 101713

Опубліковано: 25.04.2013

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович

МПК: H02H 1/00, H02K 3/12, H02K 37/00 ...

Мітки: двигун, змінного, струму

Формула / Реферат:

1. Двигун змінного струму, який містить статор, устаткований пазами та основними обмотками, вкладеними по одній в один паз, ротор, затискачі лінійних фаз двигуна, а також фільтр струмів нульової послідовності, який відрізняється тим, що до двигуна введено затискач нульової фази двигуна та додаткові обмотки, які розміщені по одній або по дві у кожному пазу, кожна основна обмотка послідовно з'єднана з однією або двома додатковими обмотками...

Номер патенту: 92966

Опубліковано: 27.12.2010

Автори: Самойлов Григорій Олександрович, Дьогтєв Володимир Григорійович, Шульгін Дмитро Миколайович

МПК: H02K 3/28, H02K 17/14, H02K 3/12 ...

Мітки: одношарова, симетрична, трифазна, обмотка

Формула / Реферат:

Симетрична трифазна 2р-полюсна одношарова обмотка з цілим числом q пазів на полюс і фазу, виконана із груп котушок, котушкові сторони поділені на 6р груп, причому кількість  котушкових сторін рівна q у межах кожної з груп та котушкові сторони покладені симетрично щодо центральної осі групи в сусідніх пазах, яка відрізняється тим, що для зменшення наявності вищих гармонік у кривих МРС і скорочення довжини лобових частин, k крайніх котушкових...

Номер патенту: 90568

Опубліковано: 11.05.2010

Автори: Бабушанов Олексій Вікторович, Білоненко Микола Іванович, Дьогтєв Володимир Григорійович

МПК: H02K 19/00, H02K 3/28, H02K 3/12 ...

Мітки: машина, синхронна, безконтактна, типу, суміщеного

Формула / Реферат:

1. Безконтактна синхронна машина, що містить генератор і збудник, суміщені магнітно і електрично, на роторі якої розміщена обмотка якоря збудника, суміщена з обмоткою збудження генератора з виводами змінного струму й нульовими виводами, замкнута через випрямляч по колу постійного струму, яка відрізняється тим, що співвідношення чисел пар полюсів генератора  і збудника

Номер патенту: 44735

Опубліковано: 12.10.2009

Автори: Чередник Віталій Іванович, Черемісов Іван Якович, Задоров Юрій Михайлович, Сергєєв Олексій Володимирович, Грубой Олександр Петрович, Хаймович Лев Львович

МПК: H02K 3/12

Мітки: переізольований, стрижень, обмотки, турбогенератора, реанімований, статора

Формула / Реферат:

Переізольований реанімований стрижень обмотки статора з безпосереднім водневим охолоджуванням двополюсних турбогенераторів модельного ряду ТГВ-200, ТГВ-200Е, ТГВ-200-2, ТГВ-200-2Д одиничною номінальною потужністю 200...235 МВт, виробництва ДП завод "Електроважмаш", який містить первинний неізольований плетений стрижень, виконаний з двох стовпців, по ширині стрижня, елементарних мідних ізольованих провідників, транспонованих в...

Номер патенту: 42280

Опубліковано: 25.06.2009

Автор: Мануйлов Анатолій Миколайович

МПК: H02K 3/00, H02K 3/04, H02K 3/28, H02K 3/12 ...

Мітки: дискових, машин, статора, обмотка, електричних, ротора

Формула / Реферат:

Обмотка ротора або статора для дискових електричних машин, наприклад для дискового двигуна або генератора, що складається з розміщених секторіально по колу в пазах диска парного числа котушок у вигляді рамок, що примикають радіальними сторонами одна до одної і утворюють електричний ланцюг, в якому магнітні полюси чергуються по колу в площині диска, яка відрізняється тим, що обмотка складається з котушок, розміщених по двох колах, розташованих...

Номер патенту: 36553

Опубліковано: 27.10.2008

Автори: Юр'єв Олексій Семенович, Грівін Сергій Анатолійович

МПК: H02K 3/04, H02K 3/12

Мітки: обмотка, двигуна, асинхронного, статора

Формула / Реферат:

1. Обмотка статора асинхронного двигуна, що складається з твердих котушок, виконаних із проводу прямокутного перерізу і має пазові і лобові частини, яка відрізняється тим, що кут, складений віссю циліндричної спіралі головки і подовжньою віссю машини, складає 90° - ψ, де ψ - кут підйому лобових частин.2. Обмотка статора асинхронного двигуна за п. 1, яка відрізняється тим, що передні лобові частини одновиткових котушок мають...

Номер патенту: 35957

Опубліковано: 10.10.2008

Автори: Невзлін Борис Ісакович, Єрошин Сергій Сергійович, Кривошеєв Євген Ігорович

МПК: H02K 3/12

Мітки: обмотка, електричних, машин, змінного, статорів, струму, двошарова, трифазна

Формула / Реферат:

Трифазна двошарова обмотка статорів електричних машин змінного струму, що складається із секцій, а статор має число пазів, кратне дванадцяти, яка відрізняється тим, що сім дванадцятих загальної кількості секцій обмотки укорочено на одну шосту полюсного розподілу та п'ять дванадцятих загальної кількості секцій обмотки подовжено на одну шосту полюсного розподілу.

Номер патенту: 73222

Опубліковано: 15.06.2005

Автори: Шульгін Дмитро Миколайович, Дьогтєв Володимир Григорійович

МПК: H02K 3/12

Мітки: двошарова, обмотка, двополюсна, симетрична, трифазна

Формула / Реферат:

Симетрична трифазна двополюсна двошарова обмотка, котушки якої поділені на 6 груп і укладені двома шарами в Z=6q пазах, де q>2 - ціле число, рівномірно розподілених уздовж робочого повітряного проміжку так, що перший шар утворений однойменними (лівими чи правими) активними сторонами котушок, що займають половину кожного паза, другий шар, що займає об’єм кожного паза, що залишився, утворений протилежними (правими чи лівими) активними...

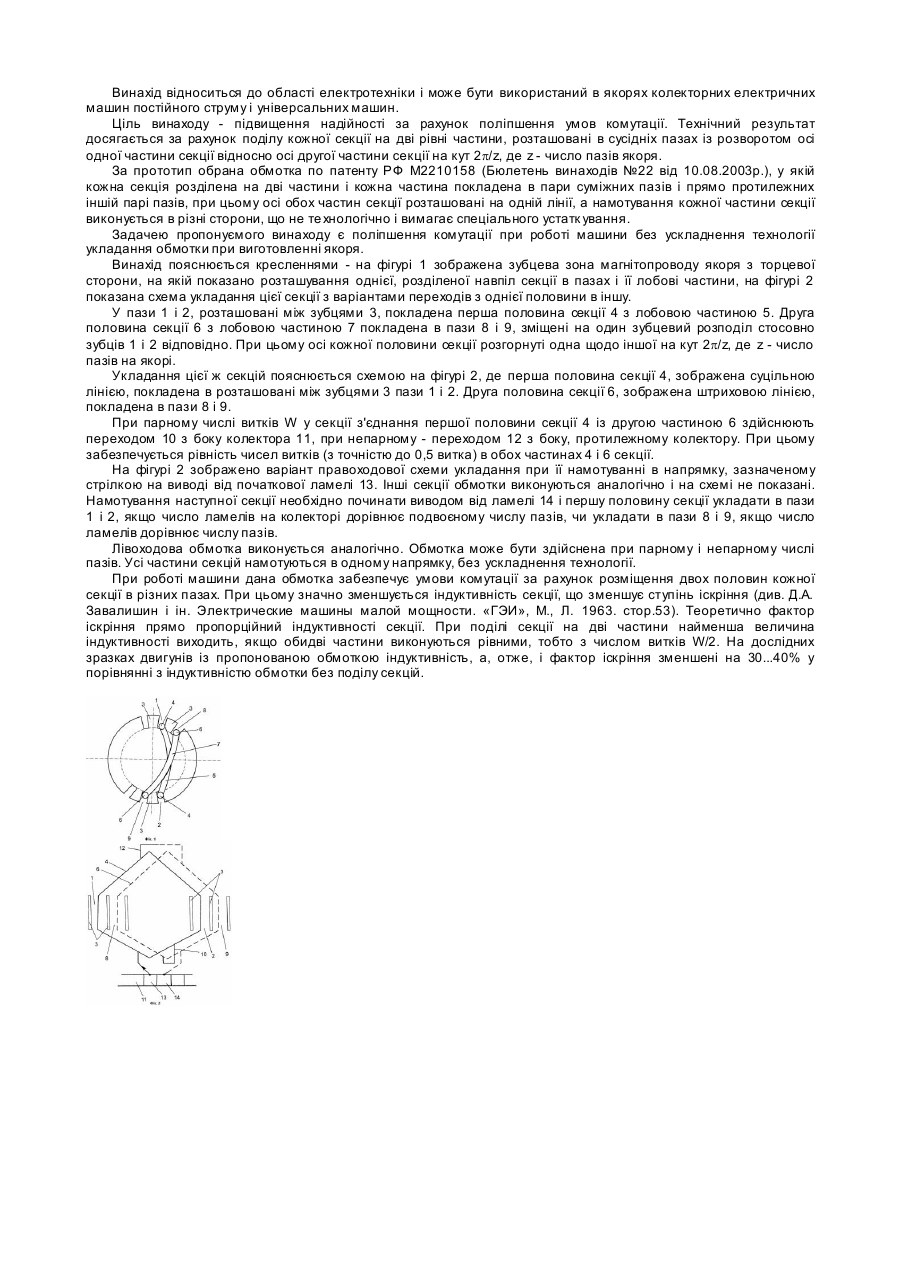

Номер патенту: 69671

Опубліковано: 15.09.2004

Автори: Юзвинкевич Валентин Всеволодович, Баталін Олександр Сергійович, Терещенко Станіслав Васильович

МПК: H02K 3/12

Мітки: якоря, колекторної, машини, електричної, обмотка

Формула / Реферат:

Обмотка якоря колекторної електричної машини, що містить секції, які складаються із витків проводу, що проходять по пазах і лобових частинах, яка відрізняється тим, що всі секції розділені на дві рівні частини, кожна з яких покладена в різні пази, причому вісь однієї частини секції розгорнута щодо другої частини секції на кут  де

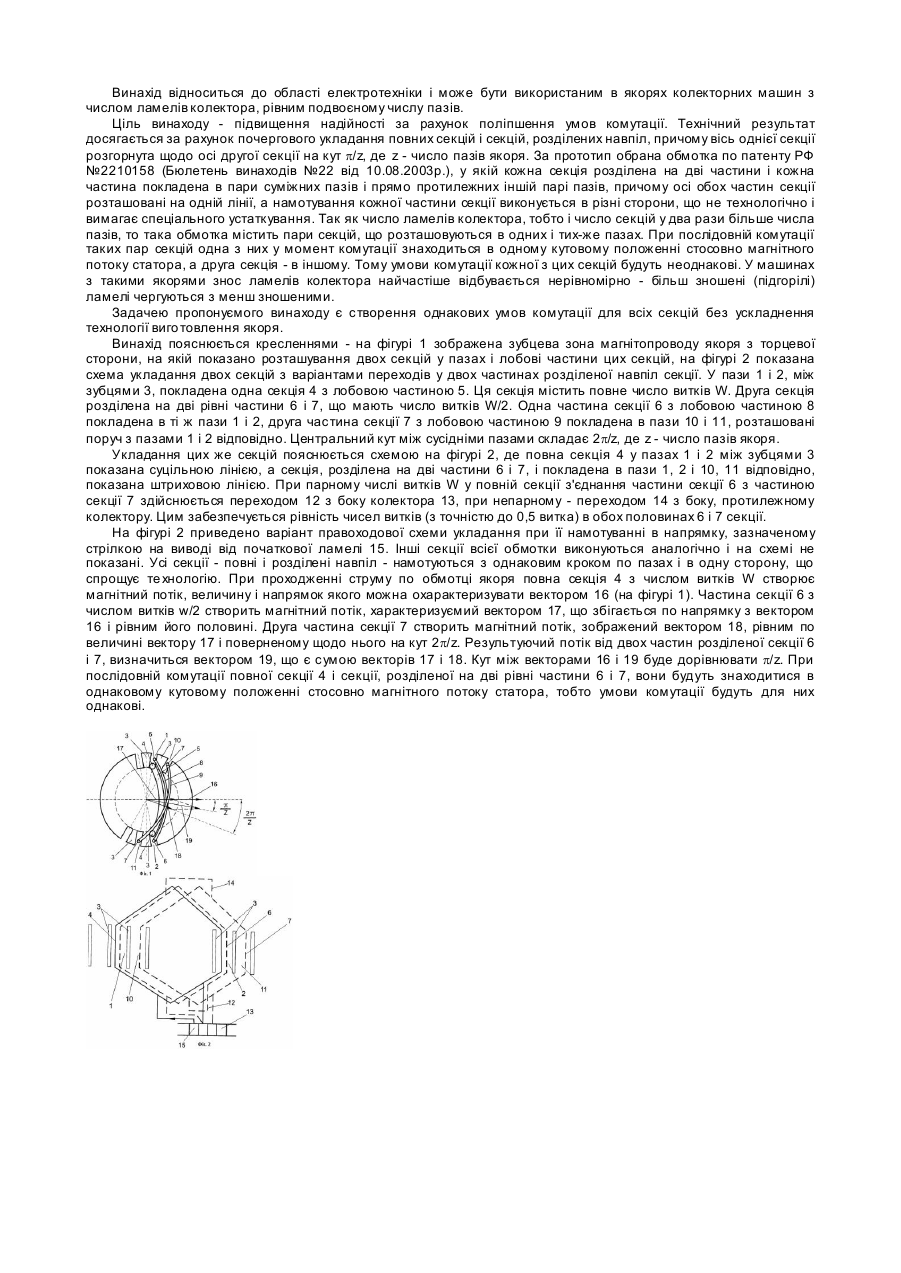

Номер патенту: 69670

Опубліковано: 15.09.2004

Автори: Терещенко Станіслав Васильович, Запорожцев Юрій Семенович, Юзвинкевич Валентин Всеволодович

МПК: H02K 3/12

Мітки: електричної, машини, колекторної, якоря, обмотка

Формула / Реферат:

Обмотка якоря колекторної електричної машини з числом ламелей колектора, що дорівнює подвоєному числу пазів, що містить секції, які складаються із витків проводу, що проходять по пазах і лобових частинах, яка відрізняється тим, що повні секції чергуються із секціями, розділеними на дві рівні частини, причому вісь розділеної на дві частини секції розгорнута щодо осі повної секції на кут

Номер патенту: 18943

Опубліковано: 25.12.1997

Автори: Юр'єва Олена Юріївна, Кузьмін Віктор Володимирович

МПК: H02K 3/46, H02K 3/12

Мітки: неявнополюсної, електричної, ротор, машини

Формула / Реферат:

1. Ротор неявнополюсной электрической машины, содержащий массивный магнитопровод, в продольных пазах которого размещена обмотка возбуждения, закрепленная по длине этого паза электропроводящими клиньями, отличающийся тем, что на смежных торцах соседних по длине электропроводящих клиньев выполнены тангенциальные пазы, в которых размещена электропроводящая вставка.2. Ротор неявнополюсной электрической машины по п. 1, отличающийся тем, что...
