Класифікатор

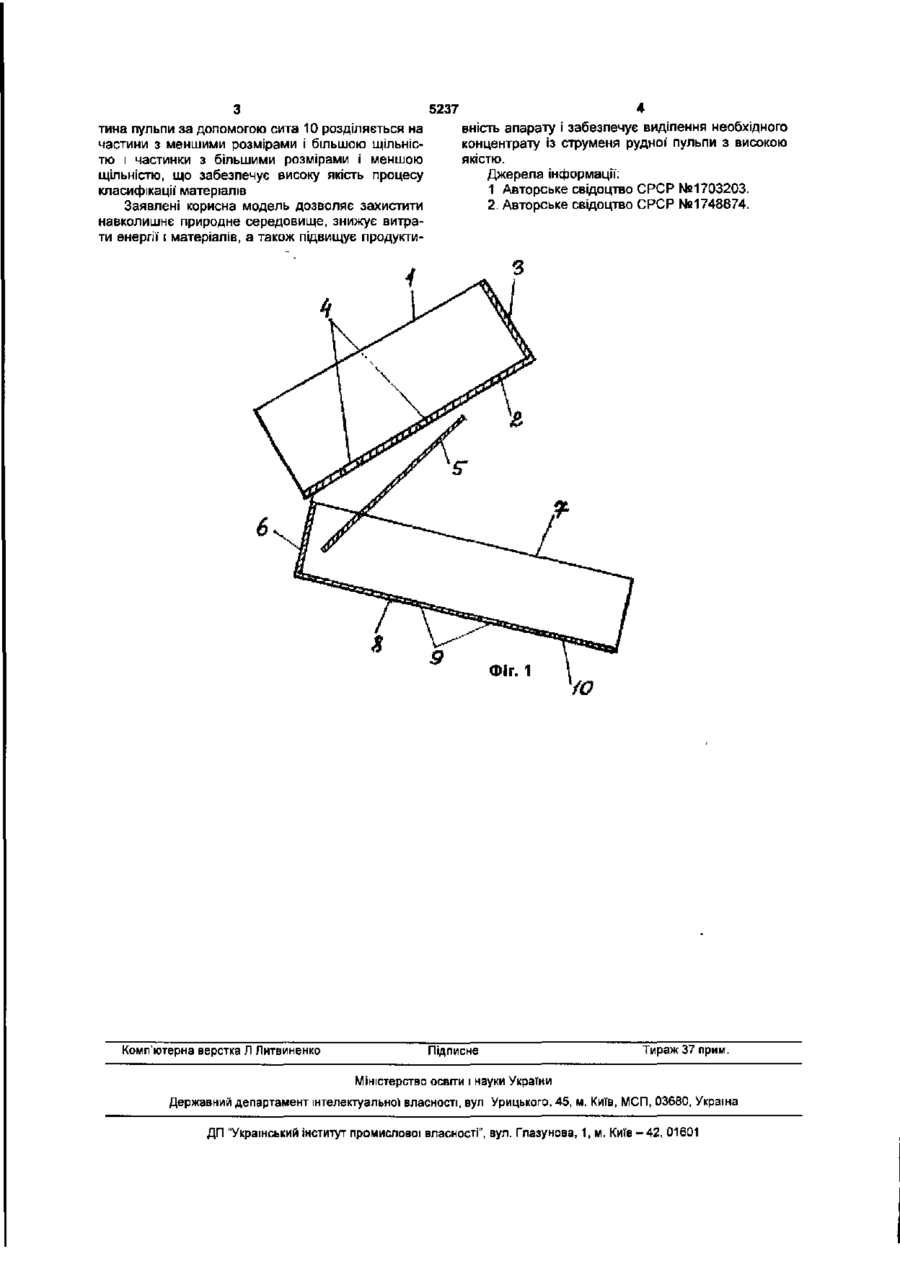

Класифікатор, що містить звужене дно, бокові і задній борти, який відрізняється тим, що дно оснащено щонайменше щілиною або отвором, або щілиною і отвором, а також додатковим класифікатором, дно якого може бути забезпечено щонайменше щілиною або отвором, або щілиною і отвором, або ситом і щілиною, або ситом, щілиною і отвором, причому звужений кінець додаткового класифікатора може бути спрямований в будь-якій бік І між основним І додатковим класифікатором може бути розташований живильник, а також додатковий класифікатор може бути оснащений пристроєм для подачі води, наприклад на живильник або на живильник І сито. Заявлена корисна модель належить до устаткування для класифікації матеріалів по щільності. Відомий гідравлічний класифікатор, що містить криволінійну поверхню з ситом (1). Недоліком відомого устаткування є мала тривалість строку служби сита. Відомий вібраційний струменевий апарат для класифікації матеріалів по щільності, що містить звужене дно, джерело коливань, задній і бокові борта (2) Недоліком відомого устаткування є те, що при підвищені продуктивності погіршується якість класифікації за рахунок турбулентності струменя рудної' пульпи в звуженій частині апарата виділяємі частинки матеріалу з більшою щільністю і меншими розмірами попадають у відходи Задачею корисної моделі є підвищення продуктивності, якості класифікації' матеріалу, енергозбереження, ресурсозбереження, а також захист навколишнього природного середовища. Така задача вирішується тим, що в класифікаторі, що містить звужене дно, бокові і задній борт, дно забезпечене щонайменше щілиною або отвором, або щілиною і отвором, а також додатковим класифікатором дно якого може бути забезпечене щонайменше щілиною або отвором, або щілиною і отвором, або ситом і щілиною або ситом, щілиною і отвором, причому звужений кінець додаткового класифікатора може бути розташований в будьякій бік і між основним і додатковим класифікатором може бути розташований живильник, а також додатковий класифікатор може бути забезпечений пристроєм для подачі води, наприклад на живильник або на живильник і сито. Запропонована сукупність ознак надає можливість захисту навколишнього природного середовища, підвищення продуктивності, поліпшення якості класифікації матеріалів, зниження витрат енергії і металоємкості. На Фіг.1 зображений класифікатор, що містить бокові борта 1, звужене дно 2, задній борт 3, щілини 4, живильник 5, задній борт додаткового класифікатора 6, бокові борта 7, дно 8, щілини 9, сито 10. Класифікатор може бути забезпечений пристроєм для подачі води на живильник 5 або сито 10, або на живильник 5 і сито 10, а також може бути забезпечений можливістю регулювання розмірів щілини 4, 9 (на Фіг. 1 не показано) Про роботі класифікатора щілини 4 регулюються таким чином, що через них виділяються із струменя пульпи всі частинки матеріалу з більшою щільністю і частково виділяються частинки матеріалу з меншою щільністю, а щілинки 9 регулюються так, що через них виділяються із струменя пульпи тільки частинки з більшою щільністю, а інша час CO CM Ю 5237 тина пульпи за допомогою сита 10 розділяється на частини з меншими розмірами І більшою щільністю і частинки з більшими розмірами і меншою щільністю, що забезпечує високу якість процесу класифікації* матеріалів Заявлені корисна модель дозволяє захистити навколишнє природне середовище, знижує витрати енергії і матеріалів, а також підвищує продукти Комп'ютерна верстка Л Литвиненко вність апарату і забезпечує виділення необхідного концентрату із струменя рудної пульпи з високою якістю. Джерела інформації: 1 Авторське свідоцтво СРСР №1703203. 2. Авторське свідоцтво СРСР №1748874. Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
