Струменевий концентратор

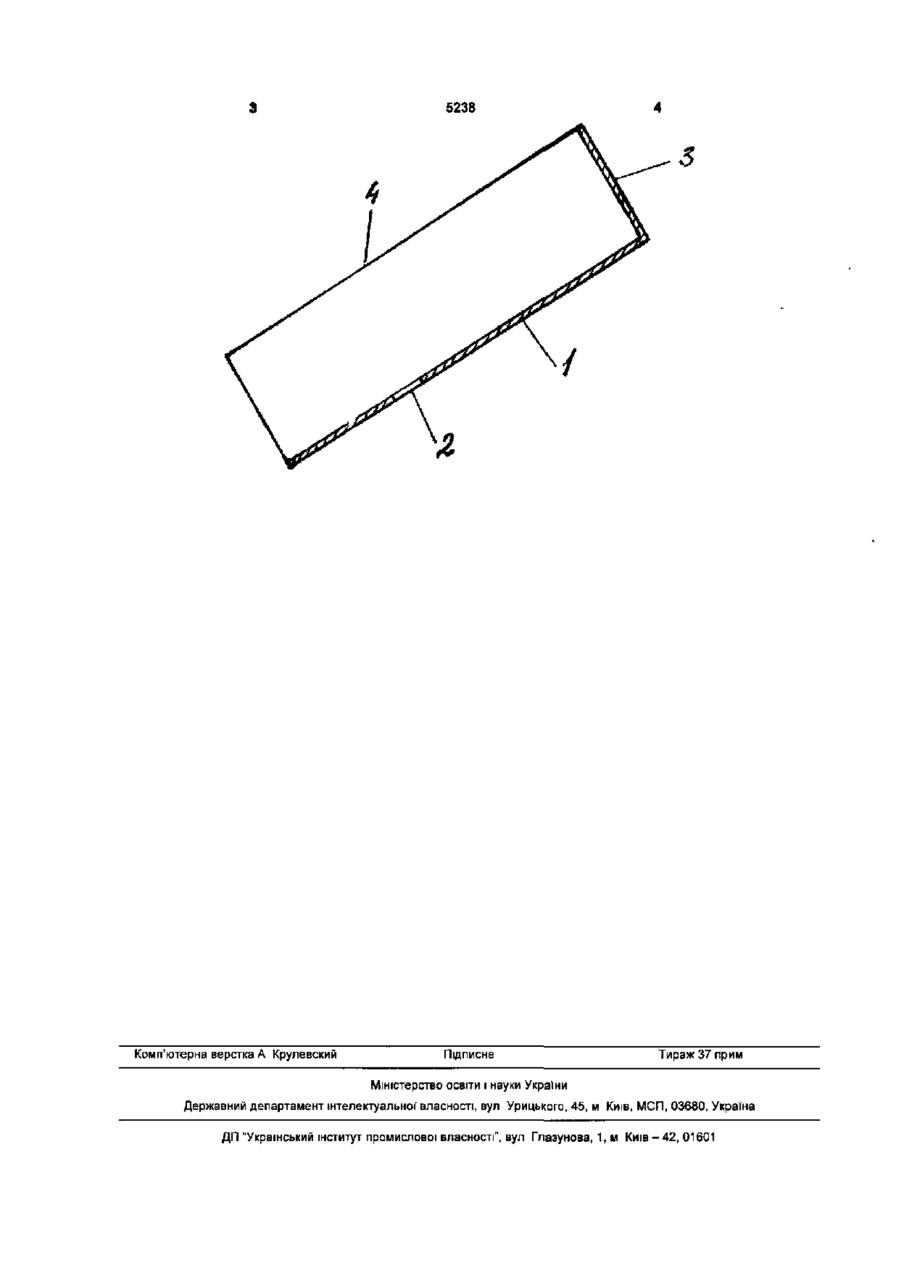

Струменевий концентратор, що містить основу з дном, який відрізняється тим, що дно забезпечене щонайменше щілиною або отвором, або щілиною і отвором, причому щілина або отвір, або щілина і отвір можуть бути виконані з можливістю регулювання їх розміру. Заявлена корисна модель належить до устаткування для класифікації матеріалів по щільності. Відомий гідравлічний класифікатор, що містить криволінійну поверхню з ситом [1]. Недоліком відомого устаткування є мала тривалість строку служби сита. Відомий вібраційний струменевий апарат для класифікації матеріалів по щільності, що містить звужене дно, джерело коливань, задній і бокові борта [2]. Недоліком відомого устаткування є те, що при підвищенні продуктивності погіршується якість класифікації за рахунок турбулентності струменя рудної пульпи в звуженій частині апарата виділяємі частинки матеріалу з більшою щільністю і меншими розмірами попадають у відходи Задачею корисної моделі є підвищення продуктивності, якості класифікації матеріалу, енергозбереження, ресурсозбереження, а також захист навколишнього природного середовища і підвищення продуктивності концентратора. Така задача вирішується тим, що в струменевому концентраторі, який містить дно, задній і бокові борти, дно забезпечене щонайменше щілиною або отвором або щілиною і отвором, причому щілина або отвір або щілина і отвір можуть бути виконані з можливістю регулювання їх розміру. Запропонована сукупність ознак надає можливість захисту навколишнього природного середовища, підвищення продуктивності, поліпшення якості класифікації матеріалів, зниження витрат енергії і металоємкості. На кресленні зображений струменевий концентратор, який містить похиле звужене дно 1, щілини 2, задній борт 3, бокові борти 4. Похиле дно 1, забезпечено щонайменше щілиною 2 або отвором або щілиною і отвором, причому щілина 2 виконана з можливістю регулювання її розміру (на кресленні не показано). При роботі струменевого концентратора частинки матеріалу з меншим розміром і більшою ЩІЛЬНІСТЮ під дією струменя води осідають на дно 1 і транспортуються до його звуженої частини Наявність щілинок або отворів 2 в звуженому жолобі 1 і можливість регулювання їх розмірів дозволяє вести процес класифікації матеріалу таким чином, що через щілини 2 із струменя рудної пульпи виділяються всі частинки матеріалу з більшою щільністю і меншим розміром і невелика частина матеріалу з частинками які мають меншу щільність і більші розміри. В подальшому виділений продукт розділяться за допомогою сита або на іншому струменевому апараті. Заявлена корисна модель дозволяє захистити навколишнє природне середовище, знижує витрати енергії і матеріалів, а також підвищує продуктивність апарату і забезпечує виділення необхідного концентрату із струменя рудної пульпи з високою якістю. 00 CM ю 5238 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
