Пристрій для лікування захворювань попереково-крижового відділу хребта

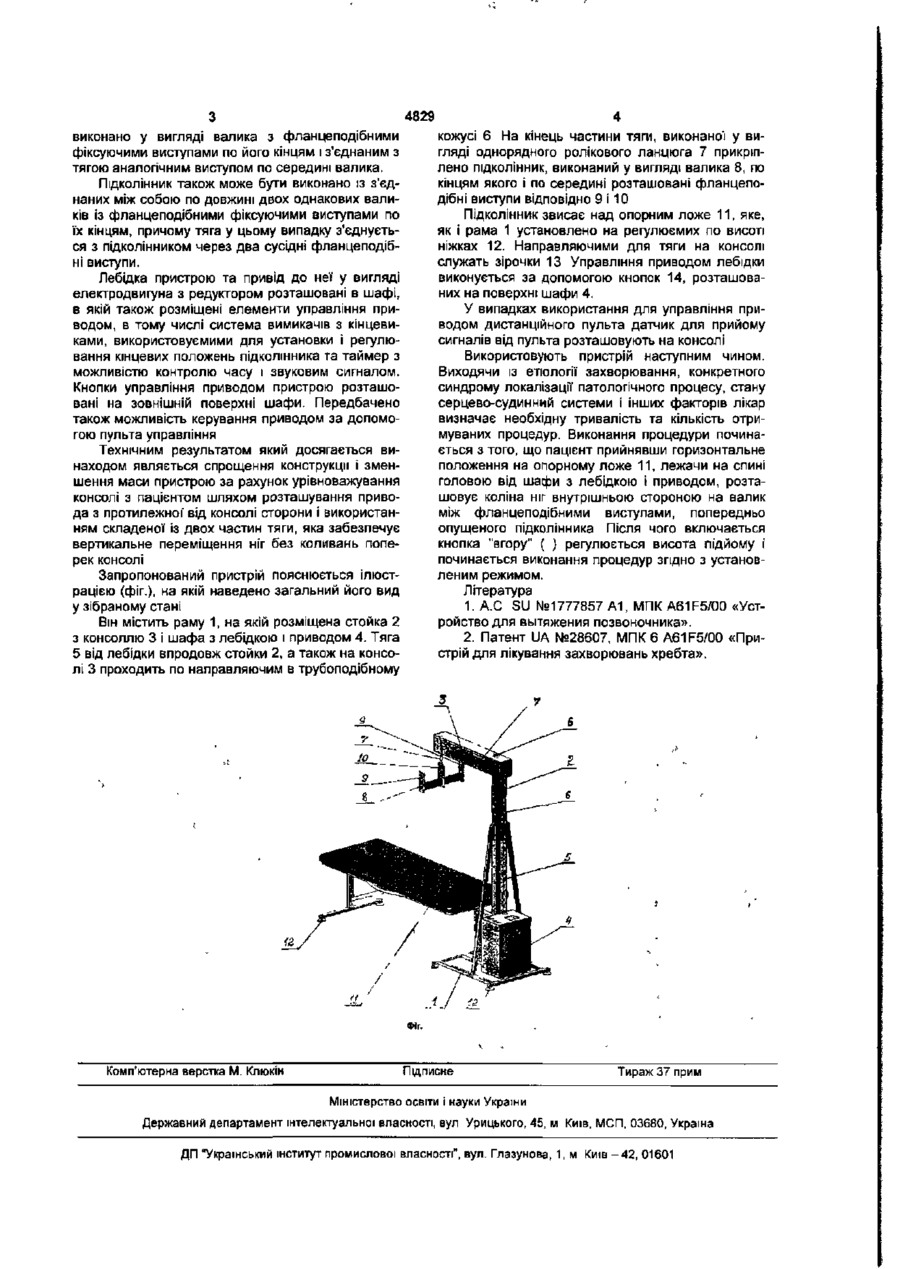

1. Пристрій для лікування захворювань попереково-крижового відділу хребта, що МІСТИТЬ опорне ложе для пацієнта, раму і розташований на ній засіб для створення натягу у вигляді лебідки з гнучкою тягою, з'єднаною з підколінником, який відрізняється тим, що на рамі закріплений стояк з консоллю, з протилежної сторони якої в нижній частині рами розташована шафа з приводом і лебідкою, гнучка тяга якої проходить по Корисна модель відноситься до медичної техніки, а саме до пристроїв для лікування захворювань хребта і може бути використаний для лікування остеохондрозу, радикулітів поперековокрижового відділу хребта людини, гриж міжхребцевих дисків, порушень кровообігу в поперековокрижовому відділі хребта, спондилоартрозу, спондилогістезу. Процес лікування досягається шляхом розвантаження хребта, наприклад шляхом його витягання. Відомим являється пристрій для витягання хребта [1] Він МІСТИТЬ СТІЛ З елементами кріплення і розвантажувальними механізмами, причому стіл виконано із двох секцій, одна із яких має механізм кутового переміщення у вертикальній площині, а друга - механізм натягування у продольному напрямку. Основним недоліком відомого пристрою являється складність конструкції із-за необхідності мати два механізми із окремими приводами. Найбільш близьким до запропонованого являється взятий нами за прототип пристрій [2], який можна більш диференційовано і дозовано використовувати для лікування окремих відділів хребта, в тому числі і для лікування попереково-крижового відділу його. Зазначений пристрій містить раму, опорне ложе, фіксатори плечового та тазового поясів у вигляді гамаків, кожен з яких має розташовану у верхній частині раму, механізм підвішу напрямних стояка та консолі, а кінець, з'єднаний 3 підколінником, звисає над опорним ложем. 2. Пристрій за п.1, який відрізняється тим, що тяга виконана із послідовно з'єднаних між собою каната і однорядного роликового ланцюга, з'єднаного другим кінцем з підколінником, причому напрямні для тяги (ланцюга) на консолі виконані у вигляді розташованих на кінцях консолі зірочок. 3. Пристрій за пп 1 або 2, який відрізняється тим, що підколінник виконано у вигляді валика з фланцеподІбними виступами по його кінцях і з з'єднаним з тягою аналогічним виступом на середині валика 4 Пристрій за п.2, який відрізняється тим, що напрямні з тягою на стояку та зірочки з тягою на консолі розташовані у трубоподібному кожусі вання та витягання. Основним недоліком відомого пристрою [2], як і пристрою [1] являється наявність в пристрої декількох приводів, а також розташування їх у верхній частині рами, що значно зменшує надійність пристрою і його стійкість, а також збільшує його масу. Основною задачею винаходу являється спрощення конструкції, збільшення надійності і зменшення маси пристрою. Вирішення поставленої задачі досягається тим, що у відомому пристрої, який містить опорне ложе, раму і розташований на ній засіб для створення натягу у вигляді лебідки з гнучкою тягою, з'єднаною з підколінником, згідно з винаходом на рамі закріплена стойка з консоллю, з протилежної сторони якої в нижній частині рами розташована лебідка з приводом, гнучка тяга якої проходить по направляючим стойки та консолі, і кінцем, який з'єднаний з підколінником, що звисає над опорним ложе для пацієнта. Тяга пристрою виконана із послідовно з'єднаних між собою каната і однорядного роликового ланцюга, з'єднаного другим кінцем з підколінником, причому напрямні для тяги (ланцюга) на консолі виконані у вигляді розташованих на кінцях консолі зірочок. Напрямні з тягою на стойці та зірочки на консолі розташовані в трубоподібному кожусі, а рама пристрою установлена на ніжках, виконаних з можливістю їх регулювання по висоті. Підколінник CM 00 4829 виконано у вигляді валика з фланцеподібними фіксуючими виступами по його кінцям і з'єднаним з тягою аналогічним виступом по середині валика. Підколінник також може бути виконано із з'єднаних між собою по довжині двох однакових валиків із фланцеподібними фіксуючими виступами по їх кінцям, причому тяга у цьому випадку з'єднується з підколінником через два сусідні фланцеподібні виступи. Лебідка пристрою та привід до неї у вигляді електродвигуна з редуктором розташовані в шафі, в якій також розміщені елементи управління приводом, в тому числі система вимикачів з кінцевиками, використовуємими для установки і регулювання кінцевих положень підколінника та таймер з можливістю контролю часу і звуковим сигналом. Кнопки управління приводом пристрою розташовані на зовнішній поверхні шафи. Передбачено також можливість керування приводом за допомогою пульта управління Технічним результатом який досягається винаходом являється спрощення конструкції і зменшення маси пристрою за рахунок урівноважування консолі з пацієнтом шляхом розташування привода з протилежної від консолі сторони і використанням складеної із двох частин тяги, яка забезпечує вертикальне переміщення ніг без коливань поперек консолі Запропонований пристрій пояснюється Ілюстрацією (фіг.), на якій наведено загальний його вид у зібраному стані Він МІСТИТЬ раму 1, на якій розміщена стойка 2 з консоллю 3 і шафа з лебідкою і приводом 4. Тяга 5 від лебідки впродовж стойки 2, а також на консолі 3 проходить по направляючим в трубоподібному Комп'ютерна верстка М. Клюкін кожусі 6 На кінець частини тяги, виконаної у вигляді однорядного ролікового ланцюга 7 прикріплено підколінник, виконаний у вигляді валика 8, по кінцям якого і по середині розташовані фланцеподібні виступи відповідно 9 і 10 Підколінник звисає над опорним ложе 11, яке, як і рама 1 установлено на регулюємих по висоті ніжках 12. Направляючими для тяги на консолі служать зірочки 13 Управління приводом лебідки виконується за допомогою кнопок 14, розташованих на поверхні шафи 4. У випадках використання для управління приводом дистанційного пульта датчик для прийому сигналів від пульта розташовують на консолі Використовують пристрій наступним чином. Виходячи із етіології захворювання, конкретного синдрому локалізації патологічного процесу, стану серцево-судинний системи і інших факторів лікар визначає необхідну тривалість та кількість отримуваних процедур. Виконання процедури починається з того, що пацієнт прийнявши горизонтальне положення на опорному ложе 11, лежачи на спині головою від шафи з лебідкою і приводом, розташовує коліна ніг внутрішньою стороною на валик між фланцеподібними виступами, попередньо опущеного підколінника Після чого включається кнопка "вгору" ( ) регулюється висота підйому і починається виконання процедур згідно з установленим режимом. Література 1. А.С SU №1777857 А1, МПК A61F5/00 «Устройство для вытяжения позвоночника». 2. Патент UA №28607, МПК 6 A61F5/00 «Пристрій для лікування захворювань хребта». Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
