Інструмент для осаджування заготовок

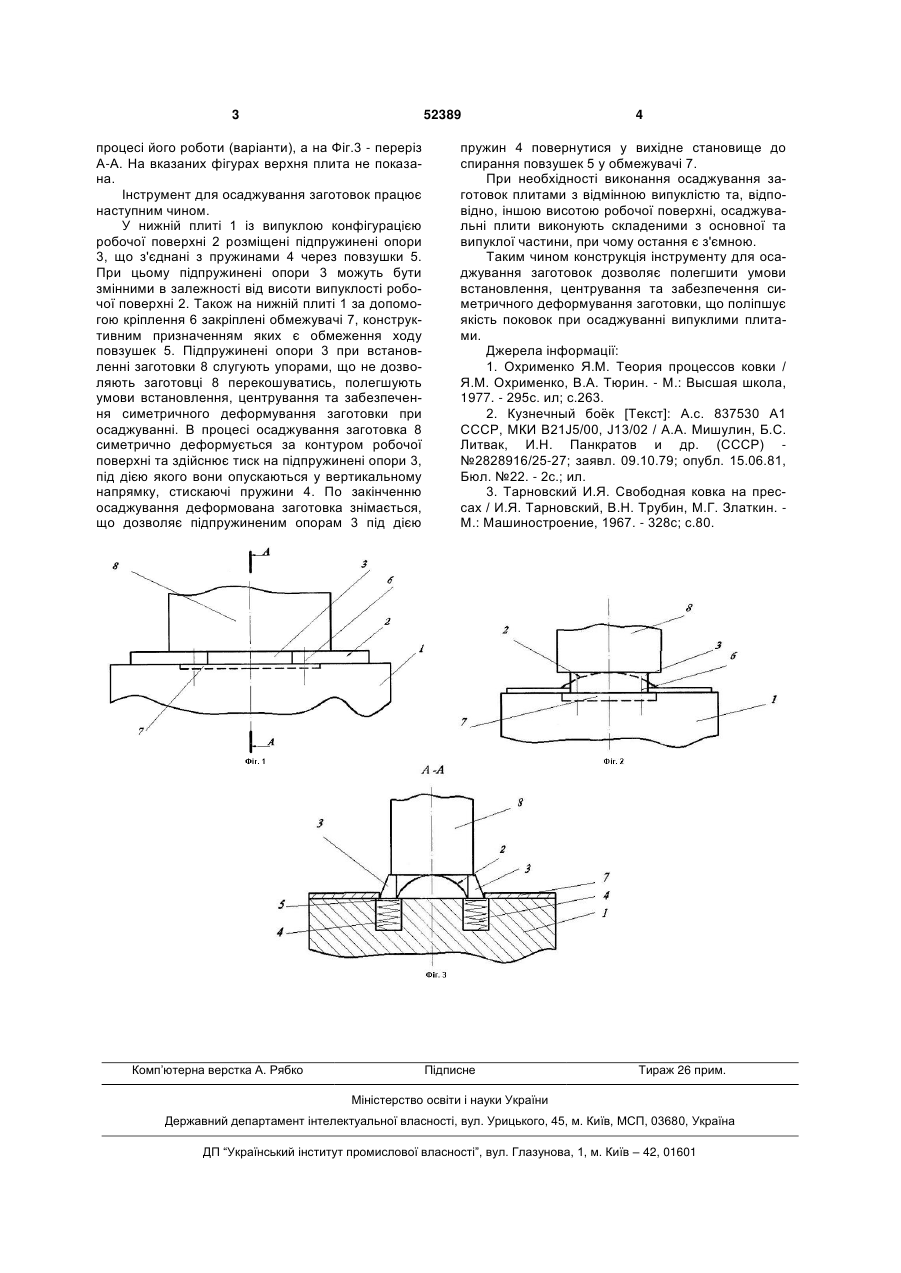

1. Інструмент для осаджування заготовок, який містить верхню та нижню осаджувальні плити із випуклою конфігурацією робочих поверхонь, який відрізняється тим, що з боків нижньої робочої поверхні розташовані підпружинені опори з можливістю переміщення у вертикальному напрямку і висотою, яка є рівною висоті цієї поверхні. 2. Інструмент за п. 1, який відрізняється тим, що осаджувальні плити виконані складеними з основної та випуклої частини, причому випукла частина є знімною. (19) (21) u201001897 (22) 22.02.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) КУХАР ВОЛОДИМИР ВАЛЕНТИНОВИЧ, ПОЧУПЄЙ ВОЛОДИМИР МИКОЛАЙОВИЧ, ТАХТАМИШ ІРИНА ВСЕВОЛОДІВНА, БУРКО ВАДИМ АНАТОЛІЙОВИЧ (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 52389 процесі його роботи (варіанти), а на Фіг.3 - переріз А-А. На вказаних фігурах верхня плита не показана. Інструмент для осаджування заготовок працює наступним чином. У нижній плиті 1 із випуклою конфігурацією робочої поверхні 2 розміщені підпружинені опори 3, що з'єднані з пружинами 4 через повзушки 5. При цьому підпружинені опори 3 можуть бути змінними в залежності від висоти випуклості робочої поверхні 2. Також на нижній плиті 1 за допомогою кріплення 6 закріплені обмежувачі 7, конструктивним призначенням яких є обмеження ходу повзушек 5. Підпружинені опори 3 при встановленні заготовки 8 слугують упорами, що не дозволяють заготовці 8 перекошуватись, полегшують умови встановлення, центрування та забезпечення симетричного деформування заготовки при осаджуванні. В процесі осаджування заготовка 8 симетрично деформується за контуром робочої поверхні та здійснює тиск на підпружинені опори 3, під дією якого вони опускаються у вертикальному напрямку, стискаючі пружини 4. По закінченню осаджування деформована заготовка знімається, що дозволяє підпружиненим опорам 3 під дією Комп’ютерна верстка А. Рябко 4 пружин 4 повернутися у вихідне становище до спирання повзушек 5 у обмежувачі 7. При необхідності виконання осаджування заготовок плитами з відмінною випуклістю та, відповідно, іншою висотою робочої поверхні, осаджувальні плити виконують складеними з основної та випуклої частини, при чому остання є з'ємною. Таким чином конструкція інструменту для осаджування заготовок дозволяє полегшити умови встановлення, центрування та забезпечення симетричного деформування заготовки, що поліпшує якість поковок при осаджуванні випуклими плитами. Джерела інформації: 1. Охрименко Я.М. Теория процессов ковки / Я.М. Охрименко, В.А. Тюрин. - М.: Высшая школа, 1977. - 295с. ил; с.263. 2. Кузнечный боѐк [Текст]: А.с. 837530 А1 СССР, МКИ В21J5/00, J13/02 / А.А. Мишулин, Б.С. Литвак, И.Н. Панкратов и др. (СССР) №2828916/25-27; заявл. 09.10.79; опубл. 15.06.81, Бюл. №22. - 2с.; ил. 3. Тарновский И.Я. Свободная ковка на прессах / И.Я. Тарновский, В.Н. Трубин, М.Г. Златкин. М.: Машиностроение, 1967. - 328с; с.80. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
