Пристрій для виготовлення гвинтових гофрованих заготовок

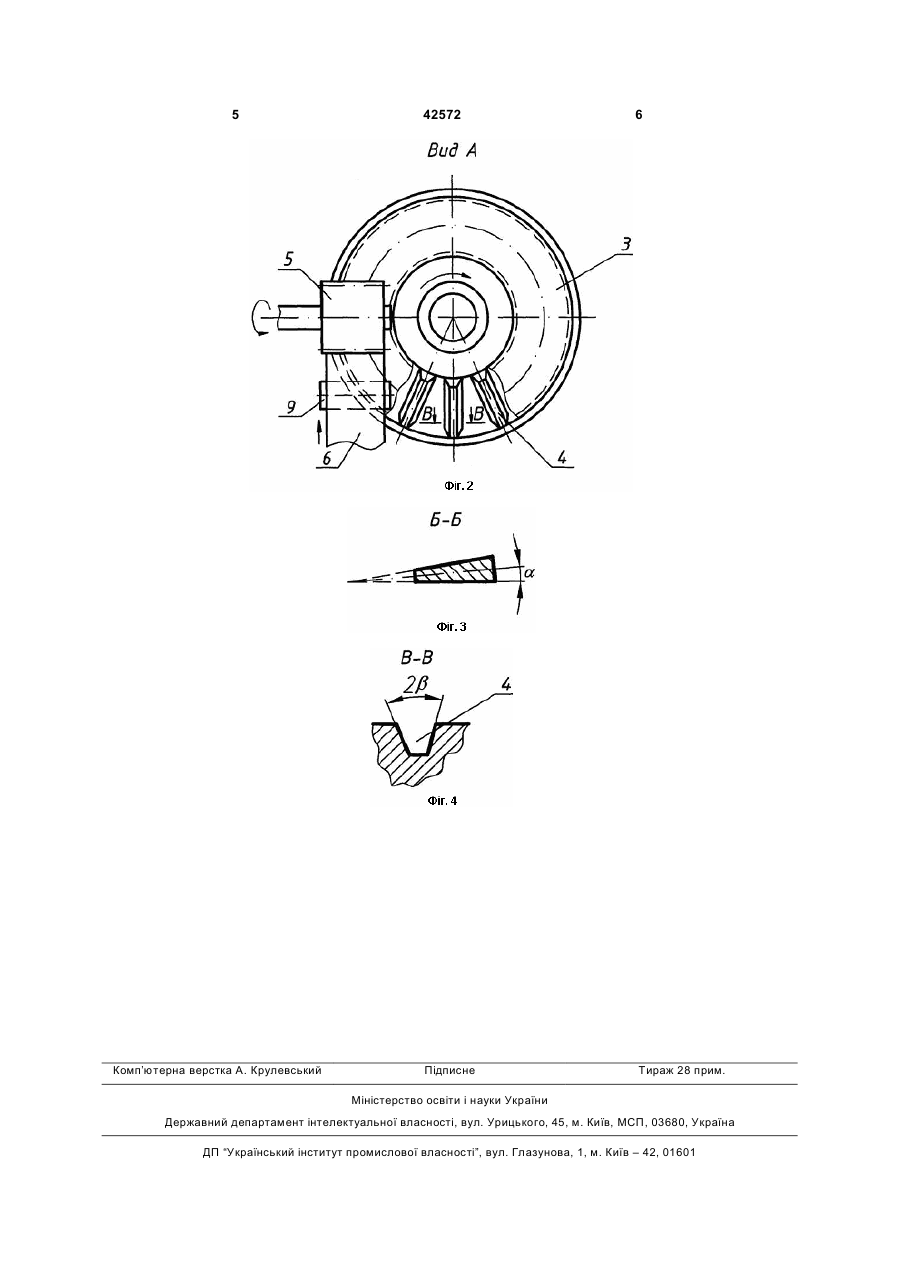

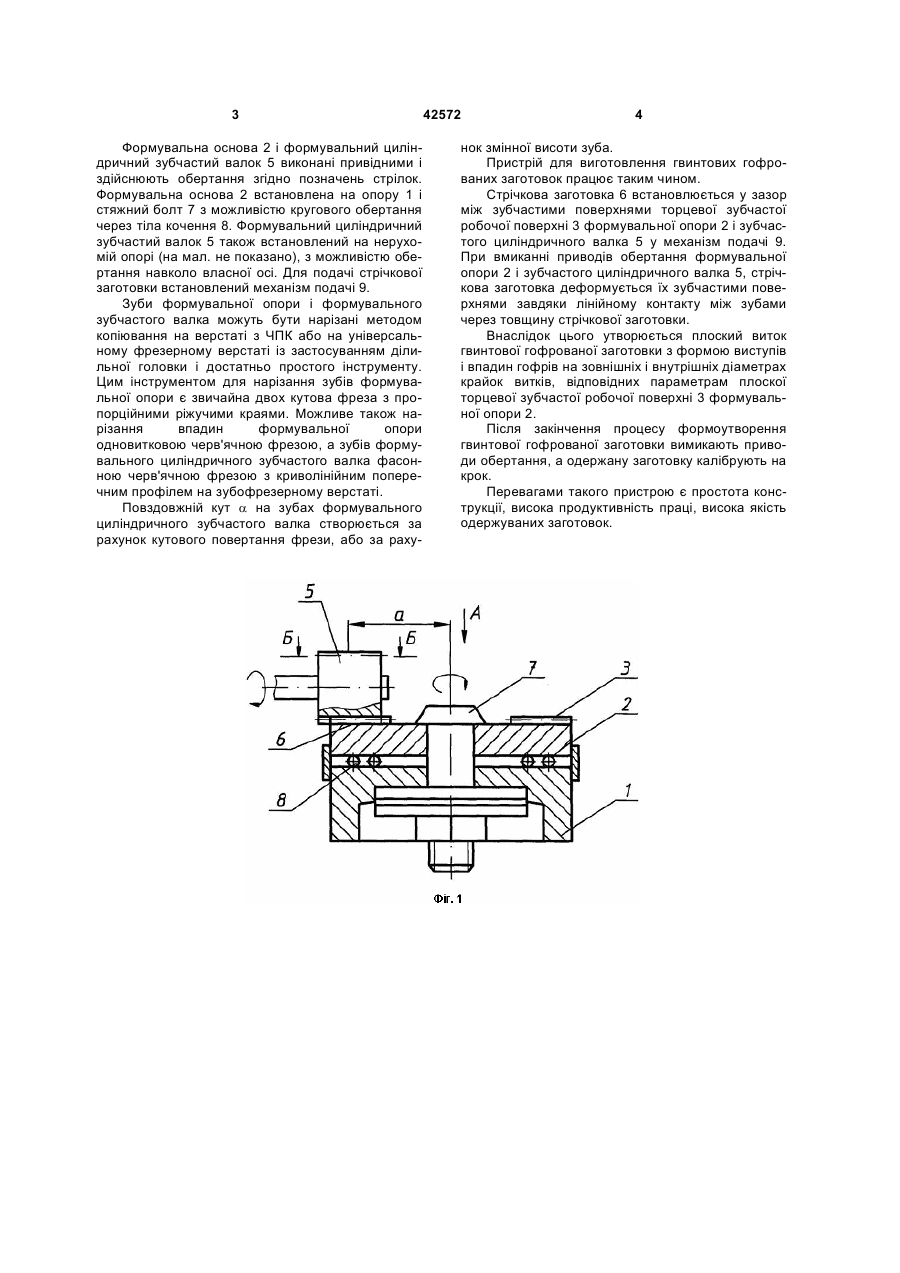

Пристрій для виготовлення гвинтових гофрованих заготовок, який виконано у вигляді механізму подачі стрічки, опори, а також формувальної 3 Формувальна основа 2 і формувальний циліндричний зубчастий валок 5 виконані привідними і здійснюють обертання згідно позначень стрілок. Формувальна основа 2 встановлена на опору 1 і стяжний болт 7 з можливістю кругового обертання через тіла кочення 8. Формувальний циліндричний зубчастий валок 5 також встановлений на нерухомій опорі (на мал. не показано), з можливістю обертання навколо власної осі. Для подачі стрічкової заготовки встановлений механізм подачі 9. Зуби формувальної опори і формувального зубчастого валка можуть бути нарізані методом копіювання на верстаті з ЧПК або на універсальному фрезерному верстаті із застосуванням ділильної головки і достатньо простого інструменту. Цим інструментом для нарізання зубів формувальної опори є звичайна двох кутова фреза з пропорційними ріжучими краями. Можливе також нарізання впадин формувальної опори одновитковою черв'ячною фрезою, а зубів формувального циліндричного зубчастого валка фасонною черв'ячною фрезою з криволінійним поперечним профілем на зубофрезерному верстаті. Повздовжній кут a на зубах формувального циліндричного зубчастого валка створюється за рахунок кутового повертання фрези, або за раху 42572 4 нок змінної висоти зуба. Пристрій для виготовлення гвинтових гофрованих заготовок працює таким чином. Стрічкова заготовка 6 встановлюється у зазор між зубчастими поверхнями торцевої зубчастої робочої поверхні 3 формувальної опори 2 і зубчастого циліндричного валка 5 у механізм подачі 9. При вмиканні приводів обертання формувальної опори 2 і зубчастого циліндричного валка 5, стрічкова заготовка деформується їх зубчастими поверхнями завдяки лінійному контакту між зубами через товщину стрічкової заготовки. Внаслідок цього утворюється плоский виток гвинтової гофрованої заготовки з формою виступів і впадин гофрів на зовнішніх і внутрішніх діаметрах крайок витків, відповідних параметрам плоскої торцевої зубчастої робочої поверхні 3 формувальної опори 2. Після закінчення процесу формоутворення гвинтової гофрованої заготовки вимикають приводи обертання, а одержану заготовку калібрують на крок. Перевагами такого пристрою є простота конструкції, висока продуктивність праці, висока якість одержуваних заготовок. 5 Комп’ютерна верстка А. Крулевський 42572 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
