Магнетронний генератор
Номер патенту: 52440
Опубліковано: 25.08.2010
Автори: Фролова Тетяна Іванівна, Чурюмов Геннадій Іванович, Сивоконь Костянтин Васильович, Екезлі Андрій Ігорович, Старчевський Юрій Львович
Формула / Реферат
Магнетронний генератор, що містить катод і анод, розділений на сегменти поздовжніми щілинами, які входять до складу порожніх резонаторів, вивід НВЧ енергії й додатковий вивід енергії, джерело живлення, анодна напруга якого прикладена між катодом і анодом, який відрізняється тим, що уведено зовнішнє навантаження, погоджене з виводом НВЧ енергії, відрізок лінії з короткозамикачем, джерело опорного сигналу, частотний дискримінатор, пов'язаний з виводом НВЧ енергії й джерелом опорного сигналу, реактивне навантаження, що перебудовується, пов'язане з додатковим виводом енергії, відрізком лінії з короткозамикачем і частотним дискримінатором.
Текст

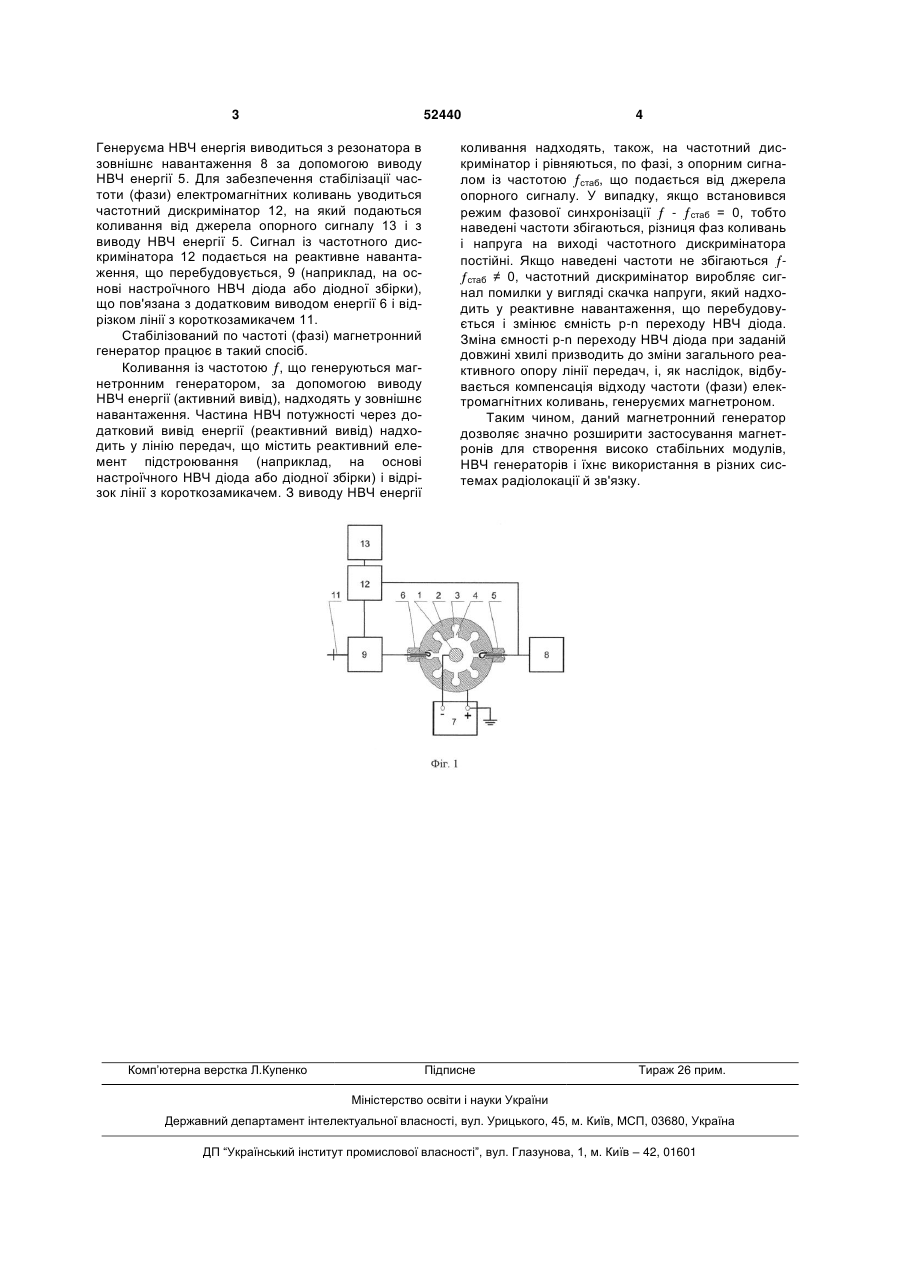

Магнетронний генератор, що містить катод і анод, розділений на сегменти поздовжніми щіли 3 52440 Генеруєма НВЧ енергія виводиться з резонатора в зовнішнє навантаження 8 за допомогою виводу НВЧ енергії 5. Для забезпечення стабілізації частоти (фази) електромагнітних коливань уводиться частотний дискримінатор 12, на який подаються коливання від джерела опорного сигналу 13 і з виводу НВЧ енергії 5. Сигнал із частотного дискримінатора 12 подається на реактивне навантаження, що перебудовується, 9 (наприклад, на основі настроїчного НВЧ діода або діодної збірки), що пов'язана з додатковим виводом енергії 6 і відрізком лінії з короткозамикачем 11. Стабілізований по частоті (фазі) магнетронний генератор працює в такий спосіб. Коливання із частотою , що генеруються магнетронним генератором, за допомогою виводу НВЧ енергії (активний вивід), надходять у зовнішнє навантаження. Частина НВЧ потужності через додатковий вивід енергії (реактивний вивід) надходить у лінію передач, що містить реактивний елемент підстроювання (наприклад, на основі настроїчного НВЧ діода або діодної збірки) і відрізок лінії з короткозамикачем. З виводу НВЧ енергії Комп’ютерна верстка Л.Купенко 4 коливання надходять, також, на частотний дискримінатор і рівняються, по фазі, з опорним сигналом із частотою стаб, що подається від джерела опорного сигналу. У випадку, якщо встановився режим фазової синхронізації - стаб = 0, тобто наведені частоти збігаються, різниця фаз коливань і напруга на виході частотного дискримінатора постійні. Якщо наведені частоти не збігаються стаб ≠ 0, частотний дискримінатор виробляє сигнал помилки у вигляді скачка напруги, який надходить у реактивне навантаження, що перебудовується і змінює ємність р-n переходу НВЧ діода. Зміна ємності p-n переходу НВЧ діода при заданій довжині хвилі призводить до зміни загального реактивного опору лінії передач, і, як наслідок, відбувається компенсація відходу частоти (фази) електромагнітних коливань, генеруємих магнетроном. Таким чином, даний магнетронний генератор дозволяє значно розширити застосування магнетронів для створення високо стабільних модулів, НВЧ генераторів і їхнє використання в різних системах радіолокації й зв'язку. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetron oscillator
Автори англійськоюChuriumov Hennadii Ivanovych, Frolova Tetiana Ivanivna, Starchevskyi Yurii Lvovych, Ekezli Andrii Ihorovych, Syvokin Kostiantyn Vasyliovych
Назва патенту російськоюМагнетронный генератор
Автори російськоюЧурюмов Геннадий Иванович, Фролова Татьяна Ивановна, Старчевский Юрий Львович, Экезли Андрей Игоревич, Сивоконь Константин Васильевич
МПК / Мітки
МПК: H01J 25/00
Мітки: генератор, магнетронний
Код посилання
<a href="https://ua.patents.su/2-52440-magnetronnijj-generator.html" target="_blank" rel="follow" title="База патентів України">Магнетронний генератор</a>
