Магнетронний генератор

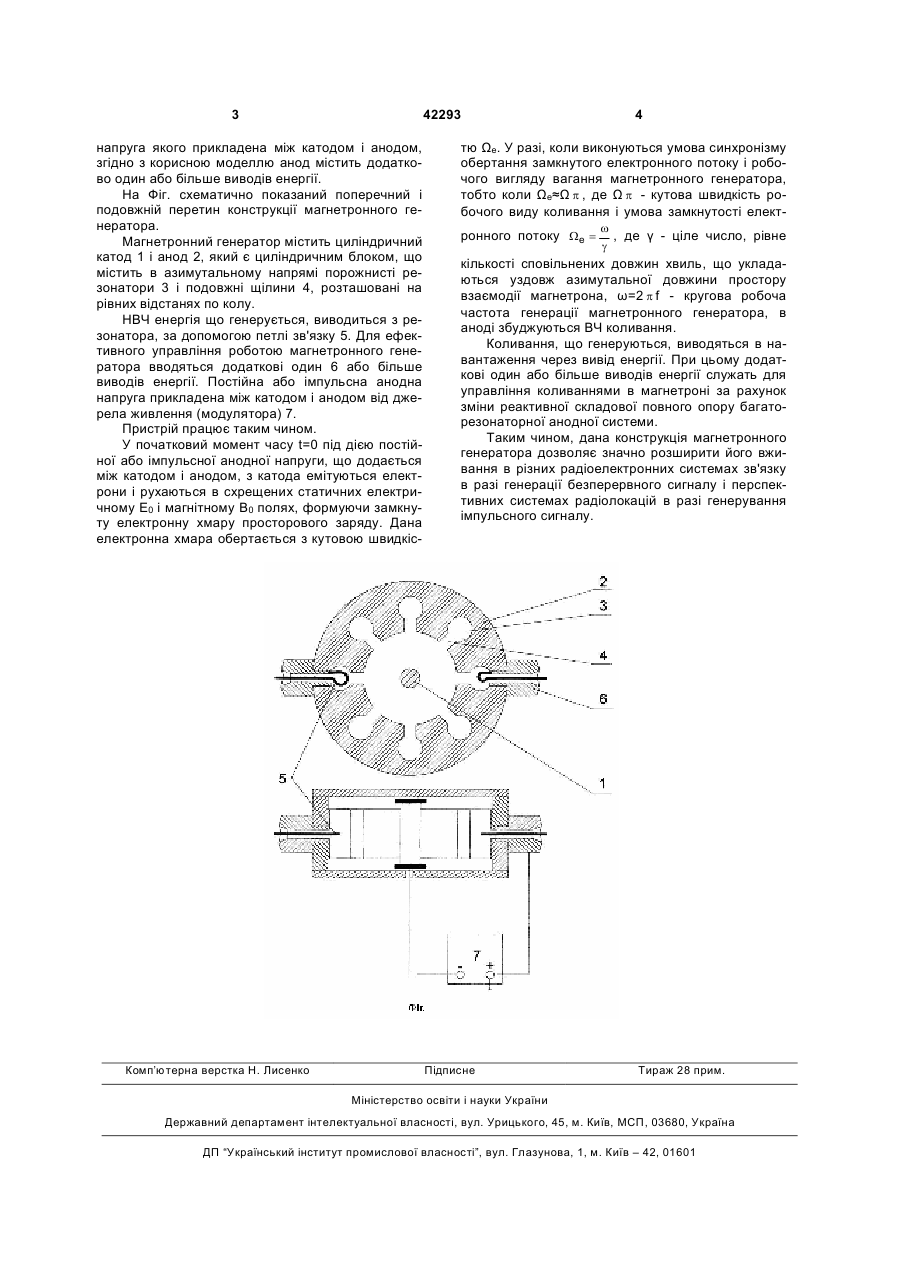

Магнетронний генератор, що містить катод, анод, розділений на сегменти подовжніми щілинами, які входять до складу порожнистих резонаторів, вивід НВЧ енергії і джерело живлення, анодна напруга якого прикладена між катодом і анодом, який відрізняється тим, що анод містить додатково один або більше виводів енергії. (19) (21) u200901408 (22) 19.02.2009 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ЧУРЮМОВА ГЕННАДІЙ ІВАНОВИЧ, ФРОЛОВА ТЕТЯНА ІВАНІВНА, ЕКЕЗЛІ АНДРІЙ ІГОРОВИЧ, СИВОКОНЬ КОСТЯНТИН ВАСИЛЬОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ 3 42293 напруга якого прикладена між катодом і анодом, згідно з корисною моделлю анод містить додатково один або більше виводів енергії. На Фіг. схематично показаний поперечний і подовжній перетин конструкції магнетронного генератора. Магнетронний генератор містить циліндричний катод 1 і анод 2, який є циліндричним блоком, що містить в азимутальному напрямі порожнисті резонатори 3 і подовжні щілини 4, розташовані на рівних відстанях по колу. НВЧ енергія що генерується, виводиться з резонатора, за допомогою петлі зв'язку 5. Для ефективного управління роботою магнетронного генератора вводяться додаткові один 6 або більше виводів енергії. Постійна або імпульсна анодна напруга прикладена між катодом і анодом від джерела живлення (модулятора) 7. Пристрій працює таким чином. У початковий момент часу t=0 під дією постійної або імпульсної анодної напруги, що додається між катодом і анодом, з катода емітуються електрони і рухаються в схрещених статичних електричному Е0 і магнітному В0 полях, формуючи замкнуту електронну хмару просторового заряду. Дана електронна хмара обертається з кутовою швидкіс Комп’ютерна верстка Н. Лиcенко 4 тю Ωe. У разі, коли виконуються умова синхронізму обертання замкнутого електронного потоку і робочого вигляду вагання магнетронного генератора, тобто коли Ωe≈Ω p , де Ω p - кутова швидкість робочого виду коливання і умова замкнутості електронного потоку W e = w , де γ - ціле число, рівне g кількості сповільнених довжин хвиль, що укладаються уздовж азимутальної довжини простору взаємодії магнетрона, ω=2 p f - кругова робоча частота генерації магнетронного генератора, в аноді збуджуються ВЧ коливання. Коливання, що генеруються, виводяться в навантаження через вивід енергії. При цьому додаткові один або більше виводів енергії служать для управління коливаннями в магнетроні за рахунок зміни реактивної складової повного опору багаторезонаторної анодної системи. Таким чином, дана конструкція магнетронного генератора дозволяє значно розширити його вживання в різних радіоелектронних системах зв'язку в разі генерації безперервного сигналу і перспективних системах радіолокацій в разі генерування імпульсного сигналу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
