Магнітний відстійник
Номер патенту: 52441
Опубліковано: 25.08.2010
Автори: Хассай Дмитро Віталійович, Просвірнін Віктор Іванович, Гулевський Вадим Борисович, Масюткін Євген Петрович
Формула / Реферат
1. Магнітний відстійник, що містить корпус з вхідним і вихідним патрубками, під яким встановлено джерело магнітного поля, у нижній частині робочої камери, між полюсами магнітів, вставлені немагнітні конуси різної висоти, вершини яких розташовані над серединою міжполюсних відстаней, а у верхній частині камери, напроти середини полюсів магнітів, встановлені немагнітні перегородки, який відрізняється тим, що їх висоти та довжини збільшуються у міру переміщення рідини, наближаючи її до поверхні полюсів.
2. Магнітний відстійник за п. 1, який відрізняється тим, що довжина першої перегородки складає 1/3 довжини третьої, а подальша - 2/3.
3. Магнітний відстійник за п. 1, який відрізняється тим, що висоти немагнітних конусів пропорціональні довжинам перегородок в зворотному напрямку.
Текст

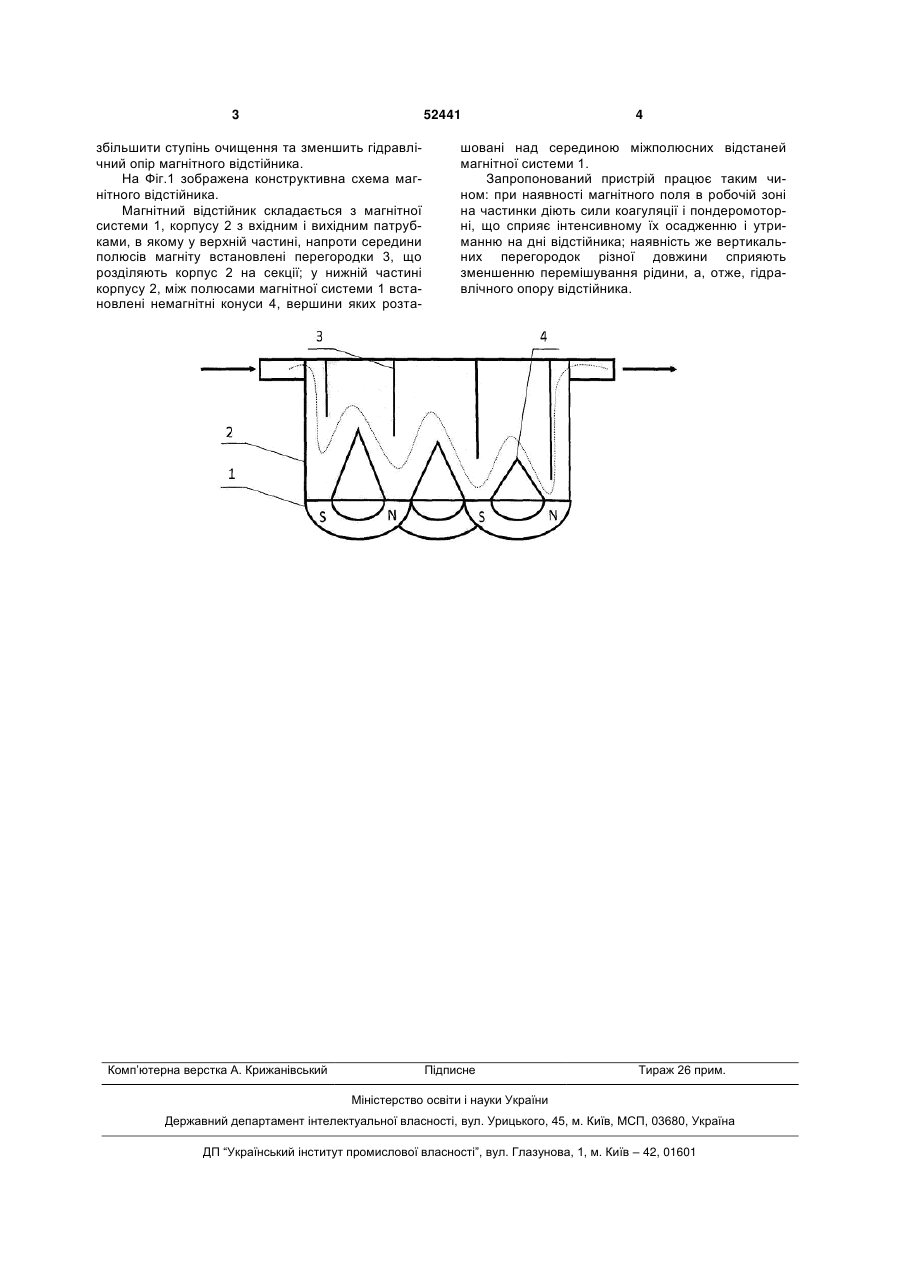

1. Магнітний відстійник, що містить корпус з вхідним і вихідним патрубками, під яким встановлено джерело магнітного поля, у нижній частині робочої камери, між полюсами магнітів, вставлені немагнітні конуси різної висоти, вершини яких роз 3 52441 збільшити ступінь очищення та зменшить гідравлічний опір магнітного відстійника. На Фіг.1 зображена конструктивна схема магнітного відстійника. Магнітний відстійник складається з магнітної системи 1, корпусу 2 з вхідним і вихідним патрубками, в якому у верхній частині, напроти середини полюсів магніту встановлені перегородки 3, що розділяють корпус 2 на секції; у нижній частині корпусу 2, між полюсами магнітної системи 1 встановлені немагнітні конуси 4, вершини яких розта Комп’ютерна верстка А. Крижанівський 4 шовані над серединою міжполюсних відстаней магнітної системи 1. Запропонований пристрій працює таким чином: при наявності магнітного поля в робочій зоні на частинки діють сили коагуляції і пондеромоторні, що сприяє інтенсивному їх осадженню і утриманню на дні відстійника; наявність же вертикальних перегородок різної довжини сприяють зменшенню перемішування рідини, а, отже, гідравлічного опору відстійника. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic precipitation tank
Автори англійськоюMasiutkin Yevhen Petrovych, Prosvirnin Viktor Ivanovych, Hulevskyi Vadym Borysovych, Khassai Dmytro Vitaliovych
Назва патенту російськоюМагнитный отстойник
Автори російськоюМасюткин Евгений Петрович, Просвирнин Виктор Иванович, Гулевский Вадим Борисович, Хассай Дмитрий Витальевич
МПК / Мітки
МПК: B03C 1/02
Мітки: магнітний, відстійник
