Номер патенту: 52459
Опубліковано: 25.08.2010
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Хомяк Олег Миколайович
Формула / Реферат
Гайка, що виконана у вигляді суцільної деталі і містить робочу, переважно шестигранної форми, та допоміжну циліндричну частини, розташовані одна над одною співвісно, всередині яких міститься різьба, яка відрізняється тим, що додатково обладнана гільзовою пружиною, надітою на допоміжну циліндричну частину, причому остання має щонайменше чотири радіальні пази, розташовані в зоні гільзової пружини.
Текст

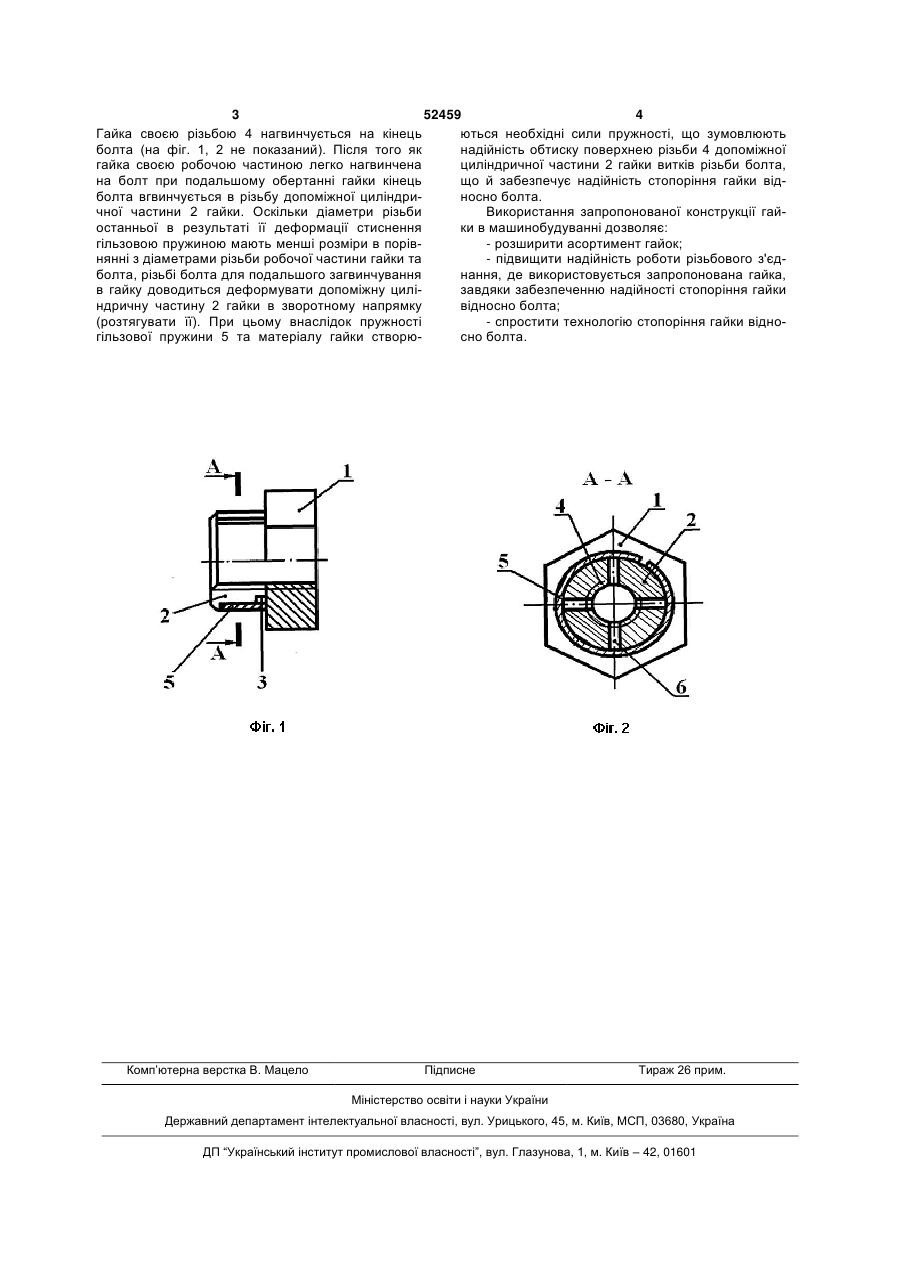

Гайка, що виконана у вигляді суцільної деталі і містить робочу, переважно шестигранної форми, та допоміжну циліндричну частини, розташовані одна над одною співвісно, всередині яких міститься різьба, яка відрізняється тим, що додатково обладнана гільзовою пружиною, надітою на допоміжну циліндричну частину, причому остання має щонайменше чотири радіальні пази, розташовані в зоні гільзової пружини. (19) (21) u201002715 (22) 11.03.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 52459 4 Гайка своєю різьбою 4 нагвинчується на кінець ються необхідні сили пружності, що зумовлюють болта (на фіг. 1, 2 не показаний). Після того як надійність обтиску поверхнею різьби 4 допоміжної гайка своєю робочою частиною легко нагвинчена циліндричної частини 2 гайки витків різьби болта, на болт при подальшому обертанні гайки кінець що й забезпечує надійність стопоріння гайки відболта вгвинчується в різьбу допоміжної циліндриносно болта. чної частини 2 гайки. Оскільки діаметри різьби Використання запропонованої конструкції гайостанньої в результаті її деформації стиснення ки в машинобудуванні дозволяє: гільзовою пружиною мають менші розміри в порів- розширити асортимент гайок; нянні з діаметрами різьби робочої частини гайки та - підвищити надійність роботи різьбового з'єдболта, різьбі болта для подальшого загвинчування нання, де використовується запропонована гайка, в гайку доводиться деформувати допоміжну цилізавдяки забезпеченню надійності стопоріння гайки ндричну частину 2 гайки в зворотному напрямку відносно болта; (розтягувати її). При цьому внаслідок пружності - спростити технологію стопоріння гайки відногільзової пружини 5 та матеріалу гайки створюсно болта. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюNut
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюГайка
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 27/00
Мітки: гайка
