Номер патенту: 52458
Опубліковано: 25.08.2010
Автори: Апокін Цезар Васильович, Марченко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
Муфта, що містить з'єднані між собою болтами дві півмуфти та центруючий засіб півмуфт, яка відрізняється тим, що центруючий засіб півмуфт має два штифти, кожен з яких містить буртик, причому штифти розташовані в півмуфтах діаметрально протилежно один одному, один кінець кожного штифта виконано циліндричним, другий конічним, а буртик розташований між ними.
Текст

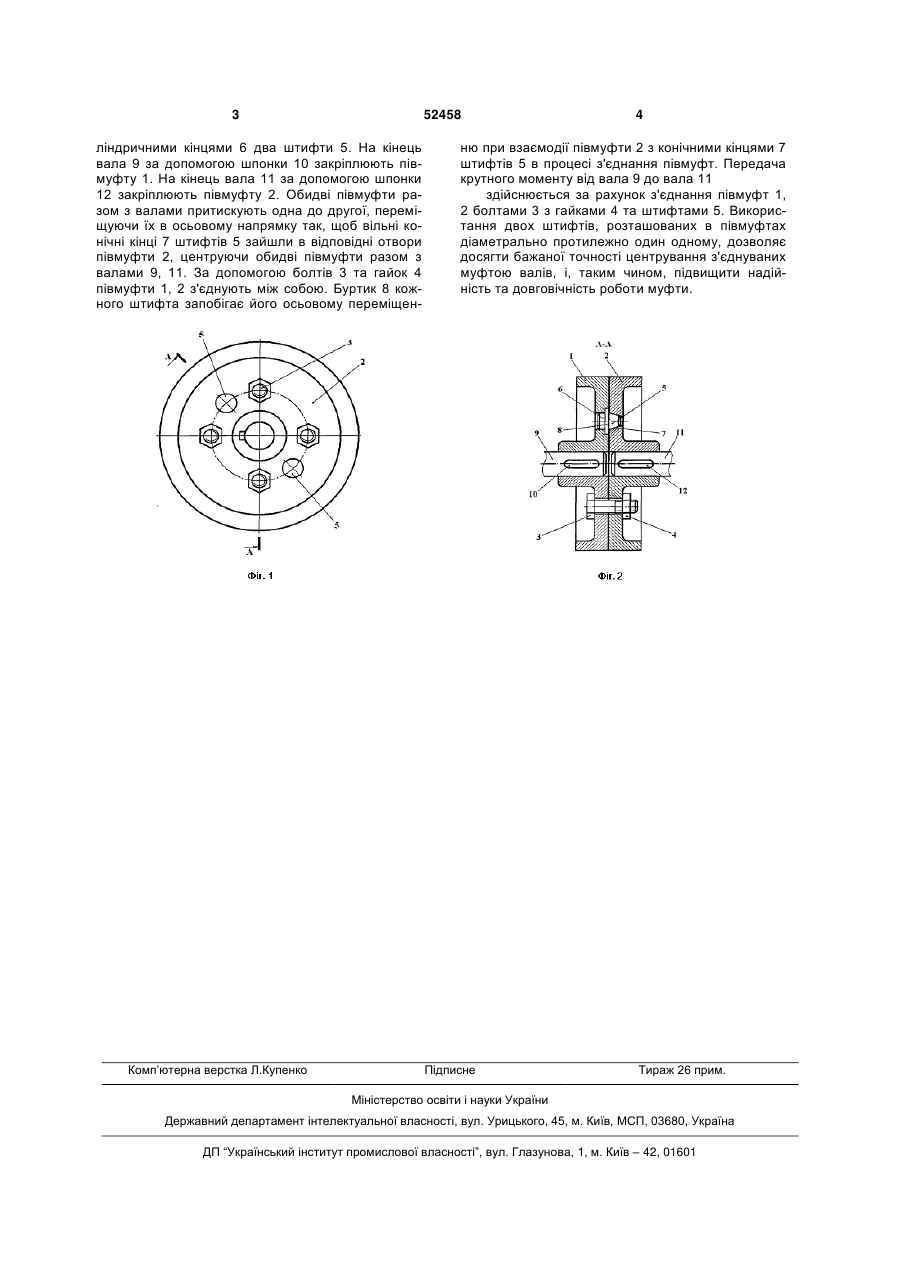

Муфта, що містить з'єднані між собою болтами дві півмуфти та центруючий засіб півмуфт, яка відрізняється тим, що центруючий засіб півмуфт має два штифти, кожен з яких містить буртик, причому штифти розташовані в півмуфтах діаметрально протилежно один одному, один кінець кожного штифта виконано циліндричним, другий конічконічним, а буртик розташований між ними. (19) (21) u201002714 (22) 11.03.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, АПОКІН ЦЕЗАР ВАСИЛЬОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 52458 ліндричними кінцями 6 два штифти 5. На кінець вала 9 за допомогою шпонки 10 закріплюють півмуфту 1. На кінець вала 11 за допомогою шпонки 12 закріплюють півмуфту 2. Обидві півмуфти разом з валами притискують одна до другої, переміщуючи їх в осьовому напрямку так, щоб вільні конічні кінці 7 штифтів 5 зайшли в відповідні отвори півмуфти 2, центруючи обидві півмуфти разом з валами 9, 11. За допомогою болтів 3 та гайок 4 півмуфти 1, 2 з'єднують між собою. Буртик 8 кожного штифта запобігає його осьовому переміщен Комп’ютерна верстка Л.Купенко 4 ню при взаємодії півмуфти 2 з конічними кінцями 7 штифтів 5 в процесі з'єднання півмуфт. Передача крутного моменту від вала 9 до вала 11 здійснюється за рахунок з'єднання півмуфт 1, 2 болтами 3 з гайками 4 та штифтами 5. Використання двох штифтів, розташованих в півмуфтах діаметрально протилежно один одному, дозволяє досягти бажаної точності центрування з'єднуваних муфтою валів, і, таким чином, підвищити надійність та довговічність роботи муфти. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClutch
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Apokin Tsezar Vasyliovych
Назва патенту російськоюМуфта
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Апокин Цезарь Васильевич
МПК / Мітки
МПК: F16B 21/00
Мітки: муфта
