Малорозпірне великопрогонне склеписте укриття

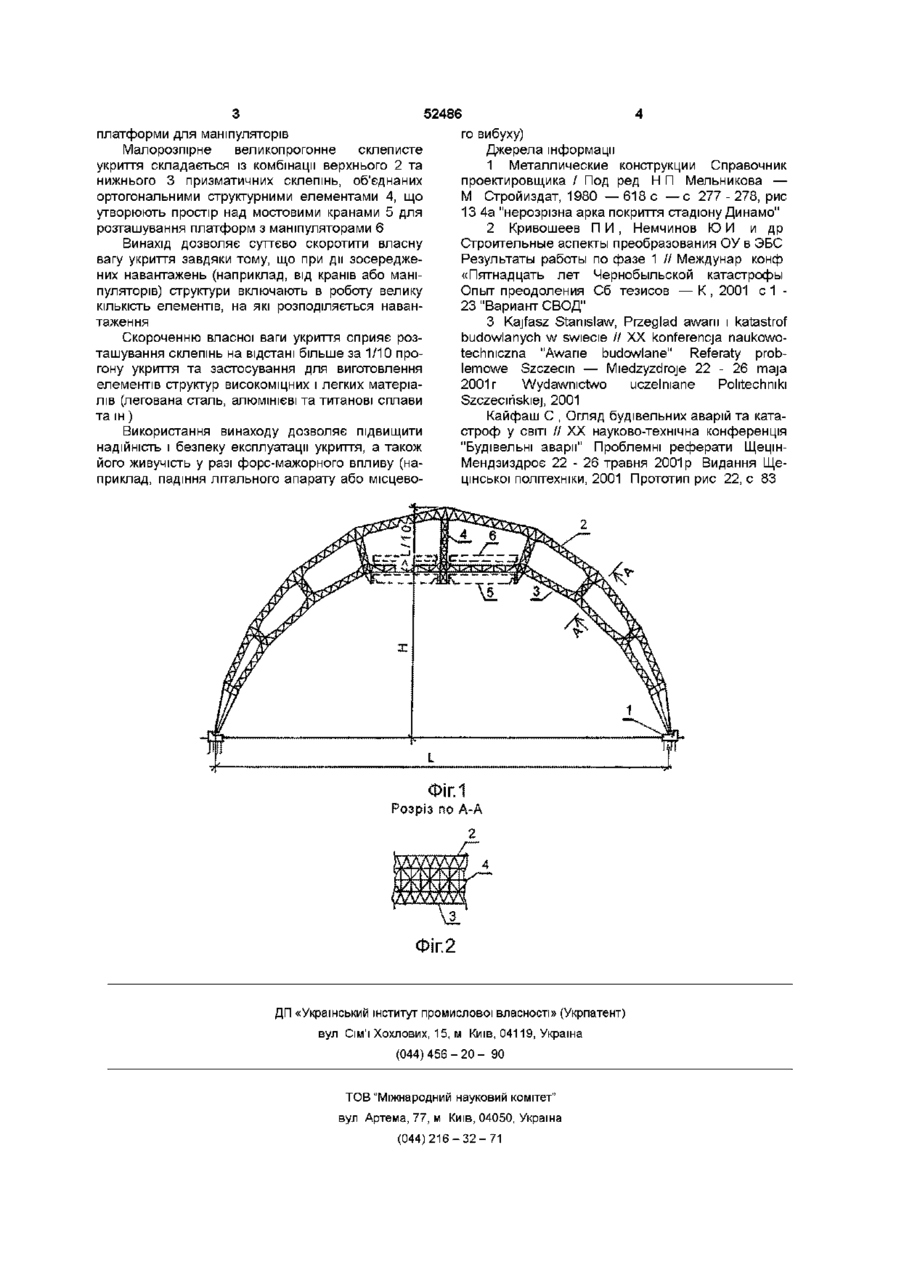

1 Малорозпірне великопрогонне склеписте укриття, обладнане пересувним вантажопідйомним та технологічним, наприклад у вигляді маніпулятора, обладнанням, яке відрізняється тим, що воно конструктивно вирішено як просторова комбінація структур двох призматичних склепінь, які утворюють верхню та нижню поверхню конструкції та з'єднані ортогональними до них структурними елементами, здатними сприймати поздовжні і поперечні зусилля 2 Укриття за п 1, яке відрізняється тим, що між склепіннями є простір, вільний для розміщення та обслуговування технологічних пристроїв, рухомих маніпуляторів та інженерних мереж Винахід стосується галузі будівництва, а саме покриттів великорозмірних приміщень (наприклад ангарів, монтажних цехів та укриттів різного призначення) і може бути використаний для влаштування нового конфайнмента об'єкта "Укриття" Чорнобильської АЕС Відоме [1] проектне рішення великорозмірного з прогоном 200м металевого арочного покриття з передачею розпору на опори Недоліком цієї конструкції (стосовно умов використання, що розглядаються) є відсутність підйомно-транспортного обладнання За міжнародним проектом перетворення об'єкта "Укриття" в екологічно безпечну систему, відомим як План SIP, визначені перспективними для детальної проробки три варіанти безпечного конфайнмента [2] Близьким до запропонованого є варіант "Склепіння", що ґрунтується на несучій арочній конструкції Але зведення арки із труб діаметром 1020мм з товщиною стінки 12мм при обмеженій висоті робочого перерізу арки до 12м обумовлює значні зусилля розпору, які передаються на фундаменти, та настільки збільшує витрати матеріалів (та власну вагу укриття), що найприйнятніший у технологічному відношенні варіант стає не конкурентноздатним з іншими варіантами залізобетонних зовнішньої та внутрішньої оболонок, захаращеність внутрішнього простору стальними решітчастими фермами, які з'єднують у двох напрямках ці оболонки, та також значні зусилля розпору, обумовлені великою власною вагою залізобетону Передача розпору (близько 80тс/м) на Найбільш близьким до запропонованого є відоме [3] проектне рішення укриття, що передбачає оснащення його вантажопідйомними кранами, які будуть використовуватися для технологічних операцій Особливістю такого укриття є великий (понад 100 років) термін експлуатації та наявність інтенсивної радіації Внутрішні його габарити визначені розмірами існуючого об'єкта "Укриття" Недоліком цього рішення є велика власна вага наявні мало МІЦНІ Й ДОСИТЬ деформативні ґрунти основи викликає значні утруднення щодо влаштування нерухомих фундаментів, потрібних для конструкцій аркового типу В основу винаходу поставлено завдання щодо зменшення власної ваги укриття та величини розпору (наприклад, до 8тс/м), а також улаштування зручних обсягів для розміщення технологічних пристроїв та обладнання Для виконання поставленого завдання запропоновано малорозпірне великопрогонне склеписте укриття, оснащене пересувними вантажопідйомним та технологічним (наприклад, маніпулятор) обладнанням, що конструктивно вирішено у вигляді просторової комбінації структур двох призматичних склепінь, які утворюють верхню і нижню поверхню конструкції та з'єднані ортогональними до них структурними елементами, здатними сприймати поздовжні і поперечні зусилля, що зменшують величину розпору, який передається на фундаменти склепистого укриття, а між склепіннями наявний простір, вільний для розміщення та обслуговування технологічних пристроїв, рухомих маніпуляторів та інженерних мереж На кресленні фиг 1 зображено укриття прогоном - L, висотою - Н На фіг 2 зображено розріз за А-А На фіг 1 і фіг 2 позначені 1 - фундамент, 2 верхнє склепіння, 3 - нижнє склепіння, 4 - ортогональні структурні елементи, 5 - мостові крани, 6 (О 00 ю платформи для маніпуляторів Малорозпірне великопрогонне склеписте укриття складається із комбінації верхнього 2 та нижнього 3 призматичних склепінь, об'єднаних ортогональними структурними елементами 4, що утворюють простір над мостовими кранами 5 для розташування платформ з маніпуляторами 6 Винахід дозволяє суттєво скоротити власну вагу укриття завдяки тому, що при дії зосереджених навантажень (наприклад, від кранів або маніпуляторів) структури включають в роботу велику КІЛЬКІСТЬ елементів, на які розподіляється навантаження Скороченню власної ваги укриття сприяє розташування склепінь на відстані більше за 1/10 прогону укриття та застосування для виготовлення елементів структур високоміцних і легких матеріалів (легована сталь, алюмінієві та титанові сплави та ш) Використання винаходу дозволяє підвищити надійність і безпеку експлуатації укриття, а також його живучість у разі форс-мажорного впливу (наприклад, падіння літального апарату або місцево 52486 го вибуху) Джерела інформації 1 Металлические конструкции Справочник проектировщика / Под ред Н П Мельникова — М Стройиздат, 1980 — 6 1 8 с — с 277-278, рис 13 4а "нерозрізна арка покриття стадіону Динамо" 2 Кривошеев П И , Немчинов Ю И и др Строительные аспекты преобразования ОУ в ЭБС Результаты работы по фазе 1 // Междунар конф «Пятнадцать лет Чернобыльской катастрофы Опыт преодоления Сб тезисов — К, 2001 с 1 23 "Вариант СВОД" 3 Kajfasz Stamslaw, Przeglad awam i katastrof budowlanych w swiecie // XX konferencja naukowotechmczna "Awane budowlane" Referaty problemowe Szczecin — Miedzyzdroje 22 - 26 maja 2001 r Wydawnictwo uczelniane Pohtechniki Szczecinskiej, 2001 Кайфаш С , Огляд будівельних аварій та катастроф у СВІТІ // XX науково-технічна конференція "Будівельні аварії" Проблемні реферати ЩецінМендзиздроє 22 - 26 травня 2001 р Видання Щецінської політехніки, 2001 Прототип рис 22, с 83 ФІГ.1 Розріз по А-А ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
