Висічний верстат

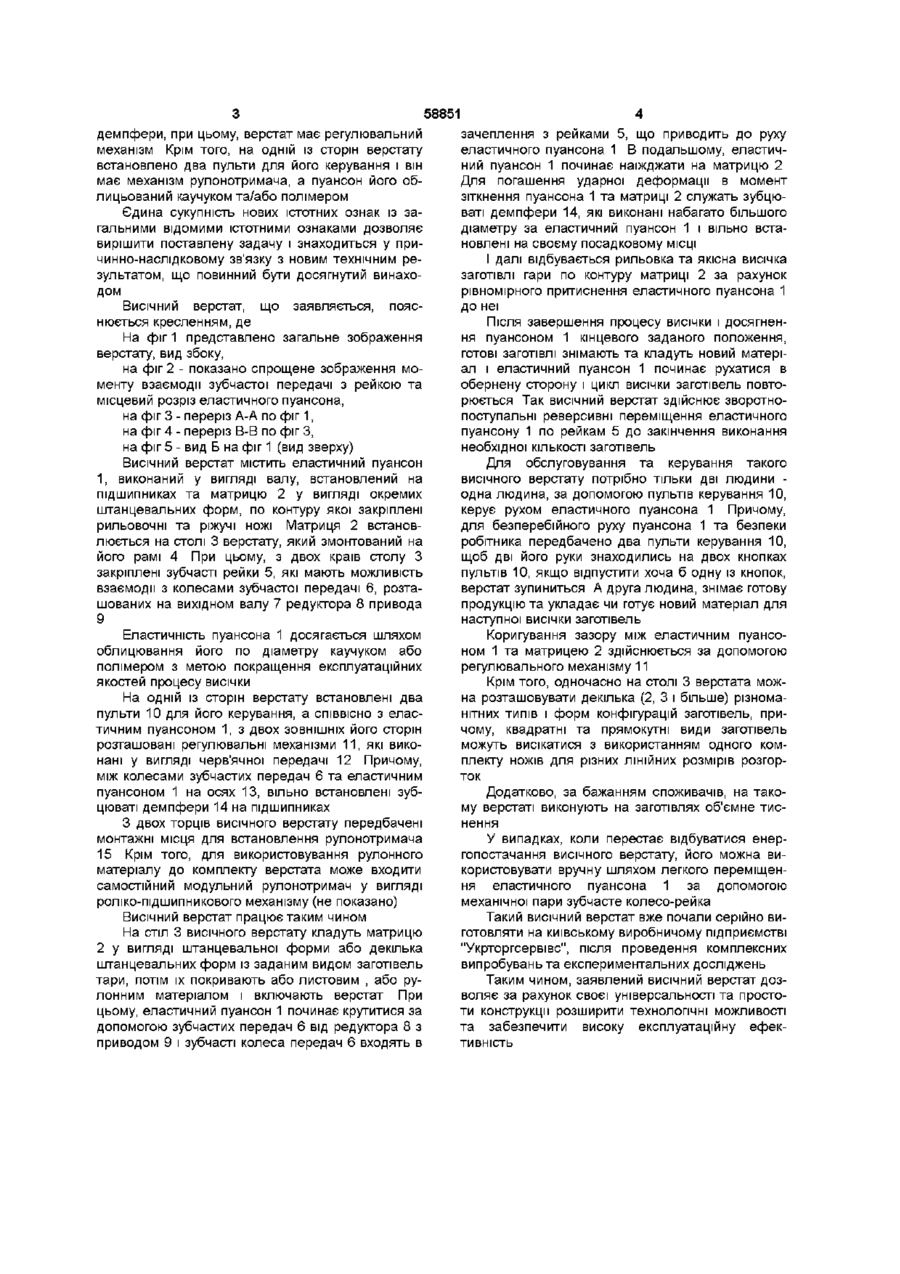

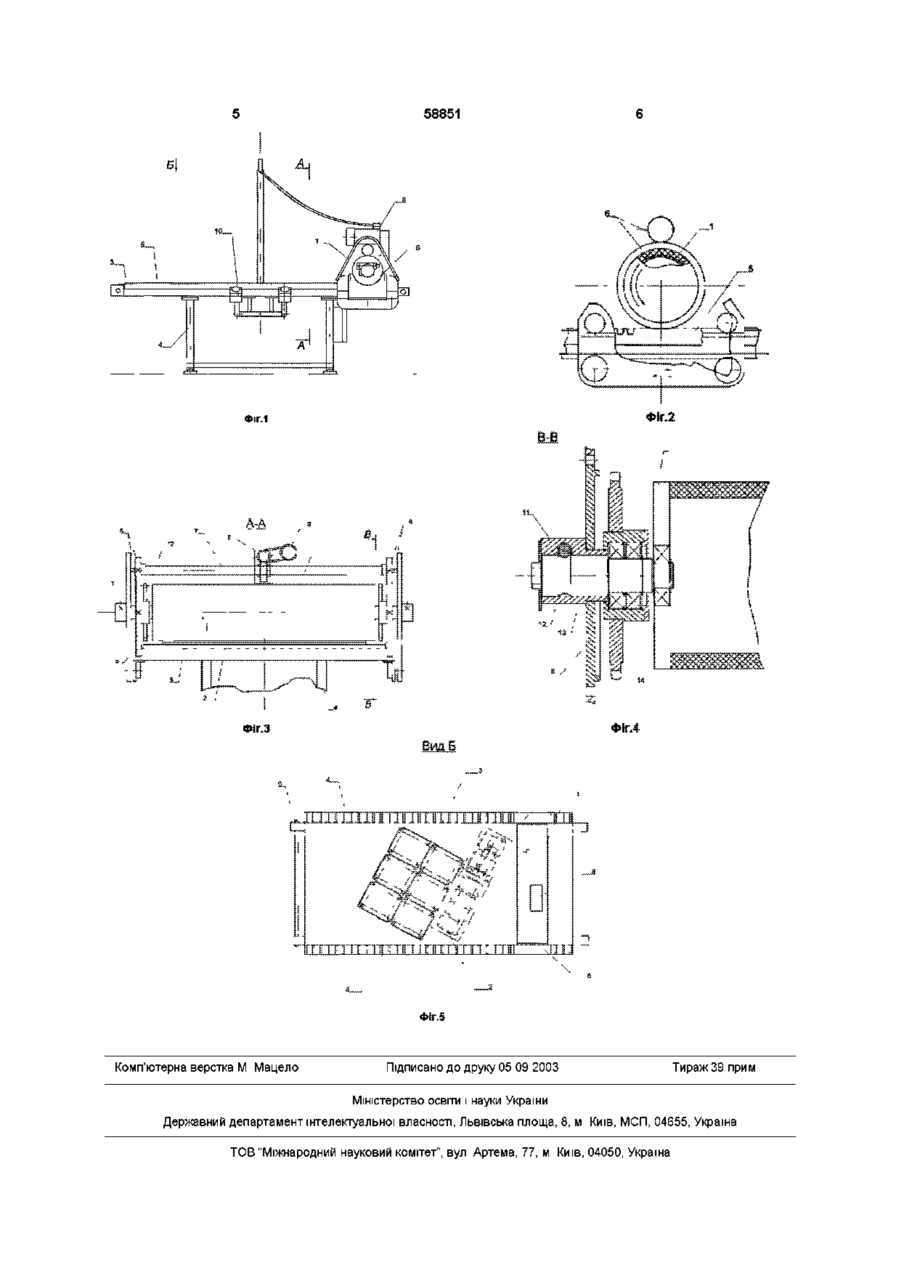

1 Висічний верстат, що містить привід, пуансон, виконаний у вигляді вала, і матрицю, по контуру якої встановлені рильовочні і різальні ножі, розташовану на столі верстата, який відрізняється тим, що на вихідному валу редуктора приводу встановлені зубчасті передачі, в яких колеса мають можливість зворотно-поступальної взаємодії з рейками, які закріплені по краях столу, і зубчасті колеса встановлені на осях, на яких за допомогою ПІДШИПНИКІВ установлений пуансон з еластичним покриттям, а між зубчастими колесами і пуансоном установлені зубцюваті демпфери, при цьому верстат оснащений регулювальним механізмом 2 Висічний верстат за п 1, який відрізняється тим, що на одному з його боків установлені два пульти керування 3 Висічний верстат за п 1, який відрізняється тим, що він оснащений механізмом рулонотримача 4 Висічний верстат за п 1, який відрізняється тим, що еластичне покриття пуансона виконане з каучуку та/або полімерів Винахід відноситься до пакувального машинобудування, зокрема, до виготовлення тари для пакування промислових та продовольчих товарів як з листового, так і з рулонного матеріалів Відомо пристрій для виготування розгорток картонних пакунків із рулонного матеріалу, який містить вузол висікання, що складається з рухомих плит, котрі зв'язані з повно поворотними кривошипами, штанцевальної форми, яка закріплена на верхній плиті та механізму подавання матеріалу і ножів для перерізу рулону на окремі листи (див Патент Російської Федерації №2135362, від 27 08 99р,В31В1/16) Недоліками цього пристрою є ускладнення при налагоджуванні пристрою для збалансованої роботи його механізмів, заміни штанцевальної форми для виготовлення нової розгортки та можливість використовувати тільки рулонний вид матеріалу Також відомий прес для виготовлення заготівель тари, який усуває недоліки вищезгаданого пристрою і містить привод, пуансон, виконаний у вигляді валу та матрицю, яка складається із секцій, виконаних у вигляді траків безкрайнього ланцюга та кожна секція матриці 8 момент вирубки спирається на стіл, який закріплений на рамі пресу (див А С СРСР №1564003, від 15 05 90р , В31В1/00) Причому, траки шарнірно з'єднані між собою за допомогою осі і таким чином створений безкрайній ланцюг обгинає натяжний та приводний вали, а ріжучі та рильовочні ножі встановлені по контуру секцій матриці, яка приводиться у рух також за допомогою приводу Крім того, пуансон має безкрайній еластичний елемент у вигляді стрічки, яка приводиться в дію приводним та натяжним валами Недоліками такого пресу є неможливість у використанні рулонного виду матеріалу, а наявність значної КІЛЬКОСТІ проміжних вузлів, створює незручності в обслуговуванні пресу Крім того, зростання КІЛЬКОСТІ приводів значнно збільшує енерГОМІСТКІСТЬ виробництва на такому пресі В основу винаходу поставлена задача забезпечити високу експлуатаційну ефективність верстату за рахунок підвищення універсальності та спрощення його конструкції і розширення технологічних можливостей верстату шляхом установки на вихідном валу редуктора привода зубчастих передач, зубчасті колеса яких мають можливість зворотно-поступальної взаємодії з рейками, котрі закріплені по краях столу, причому, зубчасті колеса встановлені на осях, на яких за допомогою ПІДШИПНИКІВ встановлено пуансон з еластичним покриттям, а між ними розташовані зубцюваті ю 00 00 ю 58851 демпфери, при цьому, верстат має регулювальний механізм Крім того, на одній із сторін верстату встановлено два пульти для його керування і він має механізм рулонотримача, а пуансон його облицьований каучуком та/або полімером Єдина сукупність нових істотних ознак із загальними відомими істотними ознаками дозволяє вирішити поставлену задачу і знаходиться у причинно-наслідковому зв'язку з новим технічним результатом, що повинний бути досягнутий винаходом Висічний верстат, що заявляється, пояснюється кресленням, де На фіг 1 представлено загальне зображення верстату, вид збоку, на фіг 2 - показано спрощене зображення моменту взаємодії зубчастої передачі з рейкою та місцевий розріз еластичного пуансона, на фіг 3 - переріз А-А по фіг 1, на фіг 4 - переріз В-В по фіг З, на фіг 5 - вид Б на фіг 1 (вид зверху) Висічний верстат містить еластичний пуансон 1, виконаний у вигляді валу, встановлений на підшипниках та матрицю 2 у вигляді окремих штанцевальних форм, по контуру якої закріплені рильовочні та ріжучі ножі Матриця 2 встановлюється на столі 3 верстату, який змонтований на його рамі 4 При цьому, з двох країв столу З закріплені зубчасті рейки 5, які мають можливість взаємодії з колесами зубчастої передачі 6, розташованих на вихідном валу 7 редуктора 8 привода 9 Еластичність пуансона 1 досягається шляхом облицювання його по діаметру каучуком або полімером з метою покращення експлуатаційних якостей процесу висічки На одній із сторін верстату встановлені два пульти 10 для його керування, а СПІВВІСНО з еластичним пуансоном 1, з двох ЗОВНІШНІХ ЙОГО сторін розташовані регулювальні механізми 11, які виконані у вигляді черв'ячної передачі 12 Причому, між колесами зубчастих передач 6 та еластичним пуансоном 1 на осях 13, вільно встановлені зубцюваті демпфери 14 на підшипниках З двох торців висічного верстату передбачені монтажні місця для встановлення рулонотримача 15 Крім того, для використовування рулонного матеріалу до комплекту верстата може входити самостійний модульний рулонотримач у вигляді роліко-підшипникового механізму (не показано) Висічний верстат працює таким чином На стіл 3 висічного верстату кладуть матрицю 2 у вигляді штанцевальної форми або декілька штанцевальних форм із заданим видом заготівель тари, потім їх покривають або листовим , або рулонним матеріалом і включають верстат При цьому, еластичний пуансон 1 починає крутитися за допомогою зубчастих передач 6 від редуктора 8 з приводом 9 і зубчасті колеса передач 6 входять в зачеплення з рейками 5, що приводить до руху еластичного пуансона 1 В подальшому, еластичний пуансон 1 починає наїжджати на матрицю 2 Для погашення ударної деформації в момент зіткнення пуансона 1 та матриці 2 служать зубцюваті демпфери 14, які виконані набагато більшого діаметру за еластичний пуансон 1 і вільно встановлені на своєму посадковому МІСЦІ І далі відбувається рильовка та якісна висічка заготівлі гари по контуру матриці 2 за рахунок рівномірного притиснення еластичного пуансона 1 до неї Після завершення процесу висічки і досягнення пуансоном 1 кінцевого заданого положення, готові заготівлі знімають та кладуть новий матеріал і еластичний пуансон 1 починає рухатися в обернену сторону і цикл висічки заготівель повторюється Так висічний верстат здійснює зворотнопоступальні реверсивні переміщення еластичного пуансону 1 по рейкам 5 до закінчення виконання необхідної КІЛЬКОСТІ заготівель Для обслуговування та керування такого висічного верстату потрібно тільки дві людини одна людина, за допомогою пультів керування 10, керує рухом еластичного пуансона 1 Причому, для безперебійного руху пуансона 1 та безпеки робітника передбачено два пульти керування 10, щоб дві його руки знаходились на двох кнопках пультів 10, якщо відпустити хоча б одну із кнопок, верстат зупиниться А друга людина, знімає готову продукцію та укладає чи готує новий матеріал для наступної висічки заготівель Коригування зазору між еластичним пуансоном 1 та матрицею 2 здійснюється за допомогою регулювального механізму 11 Крім того, одночасно на столі 3 верстата можна розташовувати декілька (2, 3 і більше) різноманітних типів і форм конфігурацій заготівель, причому, квадратні та прямокутні види заготівель можуть висікатися з використанням одного комплекту ножів для різних ЛІНІЙНИХ розмірів розгорток Додатково, за бажанням споживачів, на такому верстаті виконують на заготівлях об'ємне тиснення У випадках, коли перестає відбуватися енергопостачання висічного верстату, його можна використовувати вручну шляхом легкого переміщення еластичного пуансона 1 за допомогою механічної пари зубчасте колесо-рейка Такий висічний верстат вже почали серійно виготовляти на київському виробничому підприємстві "Укрторгсервівс", після проведення комплексних випробувань та експериментальних досліджень Таким чином, заявлений висічний верстат дозволяє за рахунок своєї універсальності та простоти конструкції розширити технологічні можливості та забезпечити високу експлуатаційну ефективність 58851 Фіг.1 ФІГ.: Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
