Двокорпусна торпеда для дилатансійної обробки привибійної зони свердловини

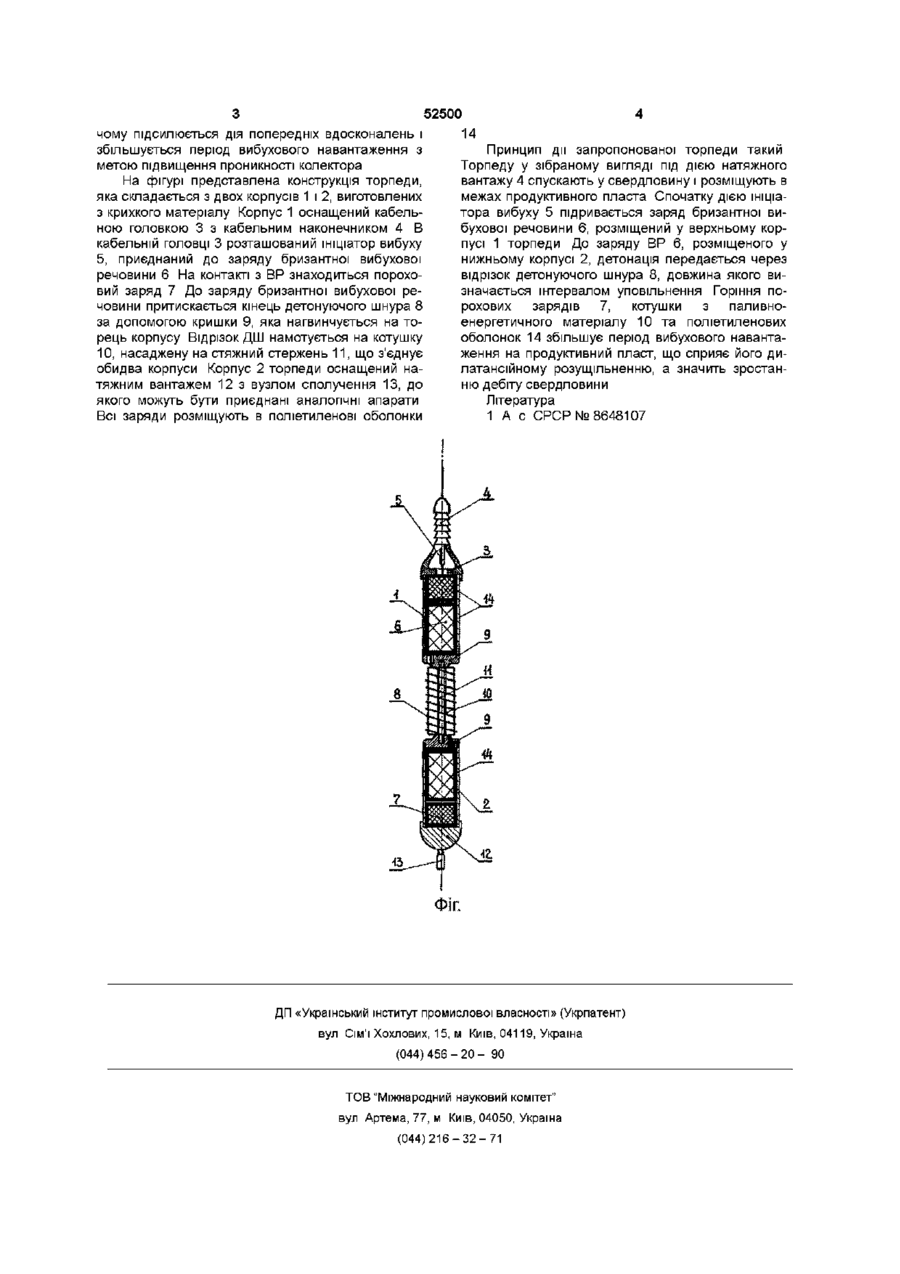

1 Двокорпусна торпеда для дилатансійної обробки привибійної зони свердловин, що складається з суцільного корпусу з розміщеними в ньому розосередженими зарядами вибухової речовини, з'єднаними відрізком детонуючого шнура, Винахід належить до гірничої справи і може бути використаний при проведенні вибухових робіт в свердловинах з метою інтенсифікації видобутку нафти і газу Відома торпеда для дилатансійного торпедування свердловин, що складається з суцільного корпусу з розміщеними в ньому розосередженими зарядами вибухової речовини, з'єднаними відрізками детонуючого шнура з ініціатором вибуху [1] Недоліком відомої свердловинної торпеди є низька ефективність вибухової обробки продуктивного пласта через обмежені розміри зони розущільнення гірської породи В основу винаходу поставлено задачу вдосконалення існуючої торпеди шляхом розміщення зарядів в двох окремих корпусах, з'єднання корпусів за допомогою стяжного стержня, розташування на ньому котушки з паливно-енергетичного матеріалу, на яку навитий по спіралі відрізок детонуючого шнура, що з'єднує заряди бризантної вибухової речовини, притискання КІНЦІВ детонуючого шнура до зарядів бризантної вибухової речовини за допомогою кришок, нагвинчених на корпуси торпеди з їх внутрішнього торця, розміщення з протилежного боку від заряду з бризантної вибухової речовини порохових зарядів та розташування всіх зарядів в окремі поліетиленові оболонки забезпечити збільшення періоду вибухового навантаження на привибійну зону пласта, що сприяє збільшенню радіусу дилатансійного розущільнен 2 з ініціатором вибуху, розташованим у верхній частині корпусу, яка відрізняється тим, що вона містить два окремі герметичні корпуси, з'єднані між собою стяжним стержнем, на якому насаджена котушка з паливно-енергетичного матеріалу з навитим по спіралі відрізком детонуючого шнура, КІНЦІ якого притиснуті до зарядів бризантної вибухової речовини, розміщених в різних корпусах, за допомогою кришок, нагвинчених на стяжний стержень, з протилежних боків зарядів бризантної вибухової речовини розташовані порохові заряди 2 Торпеда за п 1, яка відрізняється тим, що заряди бризантної вибухової речовини і порохові заряди розміщують в окремих поліетиленових оболонках ня і підвищенню проникності колектора і дебіту свердловини Задача вирішується тим, що заряди бризантної вибухової речовини розміщують в окремих корпусах, з'єднаних стяжним стержнем, на якому розташована котушка з паливно-енергетичного матеріалу, на яку навито по спіралі відрізок детонуючого шнура (ДШ), що з'єднує заряди бризантної вибухової речовини (ВР) КІНЦІ ДШ притискають до зарядів ВР за допомогою кришок, які нагвинчують на корпуси торпеди з їх внутрішніх боків 3 протилежних боків зарядів ВР розміщують порохові заряди Довжина відрізка ДШ визначається інтервалом уповільнення При підриванні торпеди в пласті виникає напружений стан, наближений до зсуву, в результаті чого відбувається об'ємне розущільнення породи і за межами зони макротріщин з'являється зона підвищеної дилатансійної проникності, розміри якої залежать від маси заряду та інтервалу сповільнення між вибухами сусідніх зарядів Для збільшення періоду вибухового навантаження використовують порохові заряди та котушку з паливно-енергетичного матеріалу з малою швидкістю горіння, їх горіння сприяє зростанню радіусу зони дилатансійного розущільнення, а значить і підвищенню проникності продуктивного пласта і дебіту свердловини Задача вирішується ще й тим, що кожен заряд розміщують в оболонку з паливно-енергетичного матеріалу, який має високу калорійність, завдяки О о ю ю 52500 чому підсилюється дія попередніх вдосконалень і збільшується період вибухового навантаження з метою підвищення проникності колектора На фігурі представлена конструкція торпеди, яка складається з двох корпусів 1 і 2, виготовлених з крихкого матеріалу Корпус 1 оснащений кабельною головкою 3 з кабельним наконечником 4 В кабельній головці 3 розташований ініціатор вибуху 5, приєднаний до заряду бризантної вибухової речовини 6 На контакті з ВР знаходиться пороховий заряд 7 До заряду бризантної вибухової речовини притискається кінець детонуючого шнура 8 за допомогою кришки 9, яка нагвинчується на торець корпусу Відрізок ДШ намотується на котушку 10, насаджену на стяжний стержень 11, що з'єднує обидва корпуси Корпус 2 торпеди оснащений натяжним вантажем 12 з вузлом сполучення 13, до якого можуть бути приєднані аналогічні апарати Всі заряди розміщують в поліетиленові оболонки 14 Принцип дії запропонованої торпеди такий Торпеду у зібраному вигляді під дією натяжного вантажу 4 спускають у свердловину і розміщують в межах продуктивного пласта Спочатку дією ініціатора вибуху 5 підривається заряд бризантної вибухової речовини 6, розміщений у верхньому корпусі 1 торпеди До заряду ВР 6, розміщеного у нижньому корпусі 2, детонація передається через відрізок детонуючого шнура 8, довжина якого визначається інтервалом уповільнення Горіння порохових зарядів 7, котушки з паливноенергетичного матеріалу 10 та поліетиленових оболонок 14 збільшує період вибухового навантаження на продуктивний пласт, що сприяє його дилатансійному розущільненню, а значить зростанню дебіту свердловини Література 1 А с СРСР№ 8648107 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
