Багатоступінчаста торпеда для дилатансійної обробки потужних нафтогазових колекторів

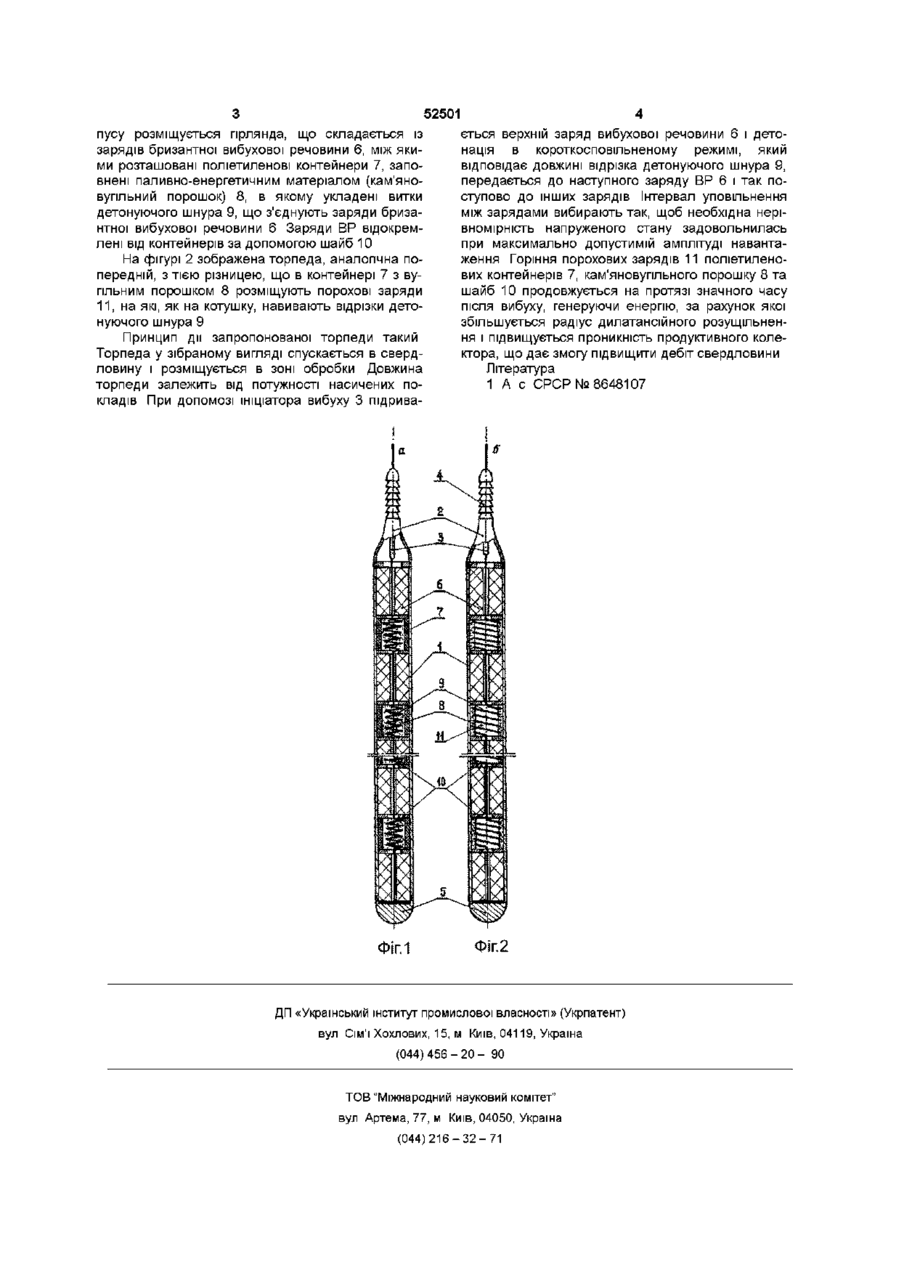

1 Багатоступінчаста торпеда для дилатансійної обробки потужних нафтогазових колекторів, що складається з суцільного корпусу з розміщеними в ньому розосередженими зарядами вибухової речовини, з'єднаними відрізками детонуючого шнура з ініціатором вибуху, яка відрізняється тим, що між розосередженими зарядами розміщують поліетиленові контейнери, заповнені паливно-енергетичним матеріалом, в якому укладають витки детонуючого шнура, які з'єднують заряди вибухової речовини, заряди і контейнери розділяють поліетиленовими шайбами 2 Торпеда за п 1, яка відрізняється тим, що в поліетиленових контейнерах розміщують порохові заряди у вигляді котушок для детонуючого шнура Винахід належить до гірничої справи і може бути використаний при видобуванні підземних флюїдів в свердловинах, які мають насичені поклади великої потужності Відома торпеда для дилатансійної обробки привибійної зони свердловини, що складається з суцільного корпусу з розміщеними в ньому розосередженими зарядами вибухової речовини, з'єднаними відрізками детонуючого шнура з ініціатором вибуху [1] Недоліком існуючої торпеди є м низька ефективність вибухової обробки продуктивного пласта через обмежені розміри зони дилатансійного розущільнення гірської породи Крім того, при торпедуванні колекторів великої потужності доводиться використовувати декілька торпед, що пов'язане з великими незручностями В основу винаходу поставлено задачу вдосконалення існуючої торпеди шляхом розміщення в суцільному корпусі гірлянди зарядів вибухової речовини, встановлення між ними поліетиленових контейнерів з сипучим паливно-енергетичним матеріалом, в якому розташовані витки детонуючого шнура, розміщення в контейнерах порохових зарядів котушок для детонуючого шнура, виготовлених з паливно-енергетичного матеріалу, відокремлення зарядів вибухової речовини від контейнерів за допомогою поліетиленових шайб забезпечити подовження періоду вибухового навантаження на привибійну зону потужного продуктивного пласта, а значить збільшити розміри зони дилатансійного розущільнення, що сприяє зростанню ефективного радіусу свердловини та м дебіту Задача вирішується тим, що в корпусі торпеди розміщується гірлянда із зарядів вибухової речовини (ВР), між якими встановлюють поліетиленові контейнери, заповнені сипучим паливноенергетичним матеріалом, в якому розташовують витки детонуючого шнура, довжина якого визначається ВІДПОВІДНО до інтервалу сповільнення Ці вдосконалення дають змогу збільшити період вибухового навантаження на продуктивний колектор завдяки одержанню додаткової енергії за рахунок горіння та багатосекційності торпеди Застосування поліетиленових шайб між зарядами і контейнерами запобігає механічному руйнуванню зарядів ВР під час монтажу торпед та підсилює дію попередніх вдосконалень Задача вирішується ще й тим, що в поліетиленових контейнерах розміщують порохові заряди, які одночасно служать і котушками для намотування відрізків детонуючого шнура Горіння порохових зарядів, підвищуючи нерівномірність навантаження, подовжує період вибухового впливу, що сприяє розущільненню продуктивного пласта, підвищенню його проникності і дебіту свердловини На фігурі 1 зображено багатоступінчасту торпеду для дилатансійної обробки потужних нафтогазових колекторів, яка складається з суцільного корпусу 1, оснащеного вгорі кабельною головкою 2 з ініціатором вибуху 3 та кабельним наконечником 4, а внизу - натяжним вантажем 5 В середині кор О ю ю 52501 пусу розміщується гірлянда, що складається із зарядів бризантної вибухової речовини 6, між якими розташовані поліетиленові контейнери 7, заповнені паливно-енергетичним матеріалом (кам'яновугільний порошок) 8, в якому укладені витки детонуючого шнура 9, що з'єднують заряди бризантної вибухової речовини 6 Заряди ВР відокремлені від контейнерів за допомогою шайб 10 На фігурі 2 зображена торпеда, аналогічна попередній, з тією різницею, що в контейнері 7 з вугільним порошком 8 розміщують порохові заряди 11, на які, як на котушку, навивають відрізки детонуючого шнура 9 Принцип дії запропонованої торпеди такий Торпеда у зібраному вигляді спускається в свердловину і розміщується в зоні обробки Довжина торпеди залежить від потужності насичених покладів При допомозі ініціатора вибуху 3 підрива ФІГ.1 ється верхній заряд вибухової речовини 6 і детонація в короткосповільненому режимі, який відповідає довжині відрізка детонуючого шнура 9, передається до наступного заряду ВР 6 і так поступово до інших зарядів Інтервал уповільнення між зарядами вибирають так, щоб необхідна нерівномірність напруженого стану задовольнилась при максимально допустимій амплітуді навантаження Горіння порохових зарядів 11 поліетиленових контейнерів 7, кам'яновугільного порошку 8 та шайб 10 продовжується на протязі значного часу після вибуху, генеруючи енергію, за рахунок якої збільшується радіус дилатансійного розущільнення і підвищується проникність продуктивного колектора, що дає змогу підвищити дебіт свердловини Література 1 А с СРСР№ 8648107 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
