Машинка стрічкообв’язувальна

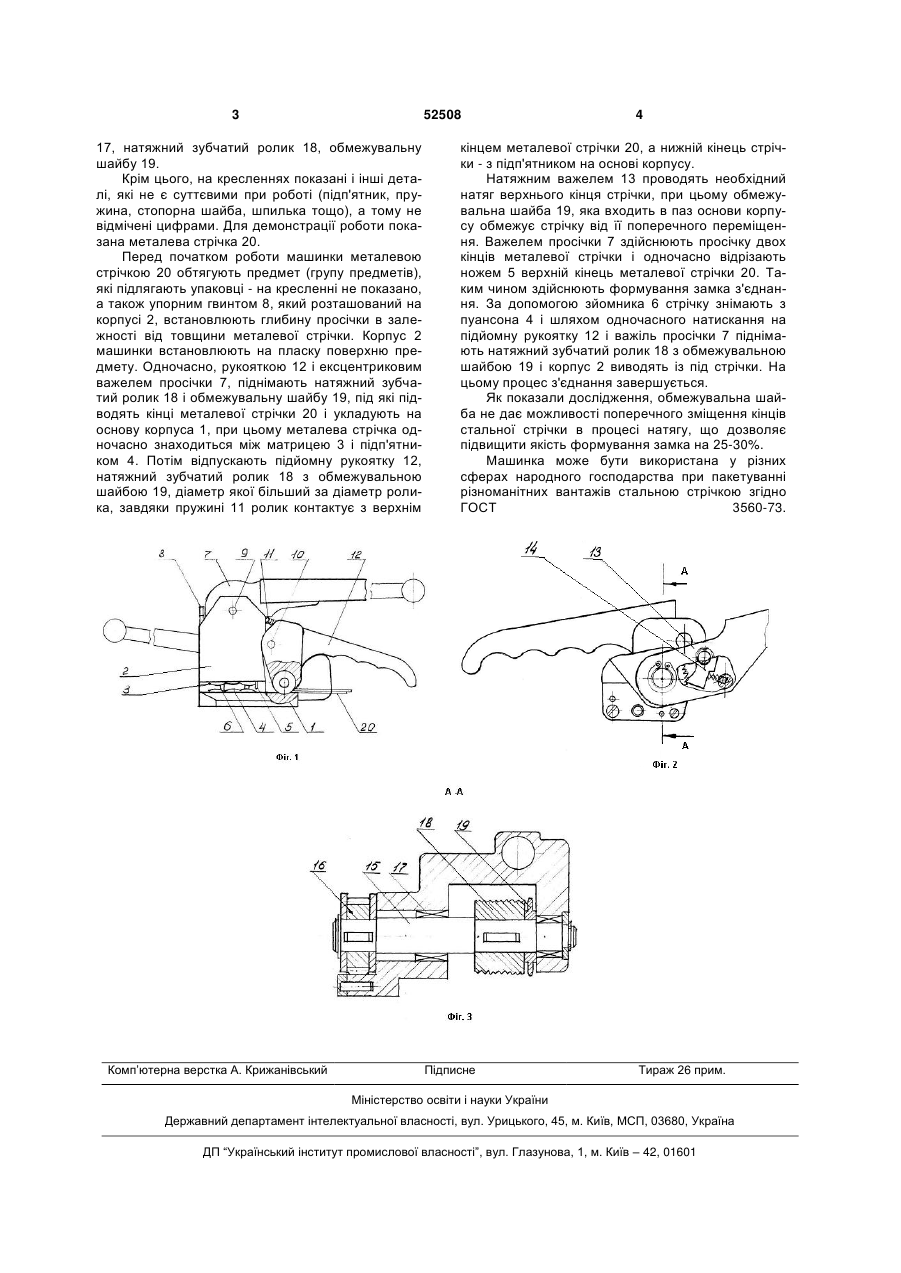

Машинка стрічкообв'язувальна, що має корпус, основу корпуса, матрицю, пуансон, відрізува 3 52508 17, натяжний зубчатий ролик 18, обмежувальну шайбу 19. Крім цього, на кресленнях показані і інші деталі, які не є суттєвими при роботі (підп'ятник, пружина, стопорна шайба, шпилька тощо), а тому не відмічені цифрами. Для демонстрації роботи показана металева стрічка 20. Перед початком роботи машинки металевою стрічкою 20 обтягують предмет (групу предметів), які підлягають упаковці - на кресленні не показано, а також упорним гвинтом 8, який розташований на корпусі 2, встановлюють глибину просічки в залежності від товщини металевої стрічки. Корпус 2 машинки встановлюють на пласку поверхню предмету. Одночасно, рукояткою 12 і ексцентриковим важелем просічки 7, піднімають натяжний зубчатий ролик 18 і обмежувальну шайбу 19, під які підводять кінці металевої стрічки 20 і укладують на основу корпуса 1, при цьому металева стрічка одночасно знаходиться між матрицею 3 і підп'ятником 4. Потім відпускають підйомну рукоятку 12, натяжний зубчатий ролик 18 з обмежувальною шайбою 19, діаметр якої більший за діаметр ролика, завдяки пружині 11 ролик контактує з верхнім Комп’ютерна верстка А. Крижанівський 4 кінцем металевої стрічки 20, а нижній кінець стрічки - з підп'ятником на основі корпусу. Натяжним важелем 13 проводять необхідний натяг верхнього кінця стрічки, при цьому обмежувальна шайба 19, яка входить в паз основи корпусу обмежує стрічку від її поперечного переміщення. Важелем просічки 7 здійснюють просічку двох кінців металевої стрічки і одночасно відрізають ножем 5 верхній кінець металевої стрічки 20. Таким чином здійснюють формування замка з'єднання. За допомогою зйомника 6 стрічку знімають з пуансона 4 і шляхом одночасного натискання на підйомну рукоятку 12 і важіль просічки 7 піднімають натяжний зубчатий ролик 18 з обмежувальною шайбою 19 і корпус 2 виводять із під стрічки. На цьому процес з'єднання завершується. Як показали дослідження, обмежувальна шайба не дає можливості поперечного зміщення кінців стальної стрічки в процесі натягу, що дозволяє підвищити якість формування замка на 25-30%. Машинка може бути використана у різних сферах народного господарства при пакетуванні різноманітних вантажів стальною стрічкою згідно ГОСТ 3560-73. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
