Машинка для стриження тварин
Номер патенту: 28406
Опубліковано: 10.12.2007
Автори: Горлова Олександра Дмитрієвна, Пашков Анатолій Мітрофанович, Лиходід Віктор Вікторович
Формула / Реферат
1. Машинка для стриження тварин, що містить корпус із закріпленою на ньому гребінкою й натискним механізмом, встановлений на гребінці ніж, з'єднаний за допомогою важеля з приводом, що містить електродвигун, редуктор з шестірнею й колесом і ексцентриковий механізм, яка відрізняється тим, що ексцентриковий механізм суміщений з колесом редуктора та закріплений на електродвигуні.
2. Машинка за п. 1, яка відрізняється тим, що ексцентриковий механізм закріплений на електродвигуні через підшипники й вісь, що кріпиться на фланці електродвигуна.
Текст

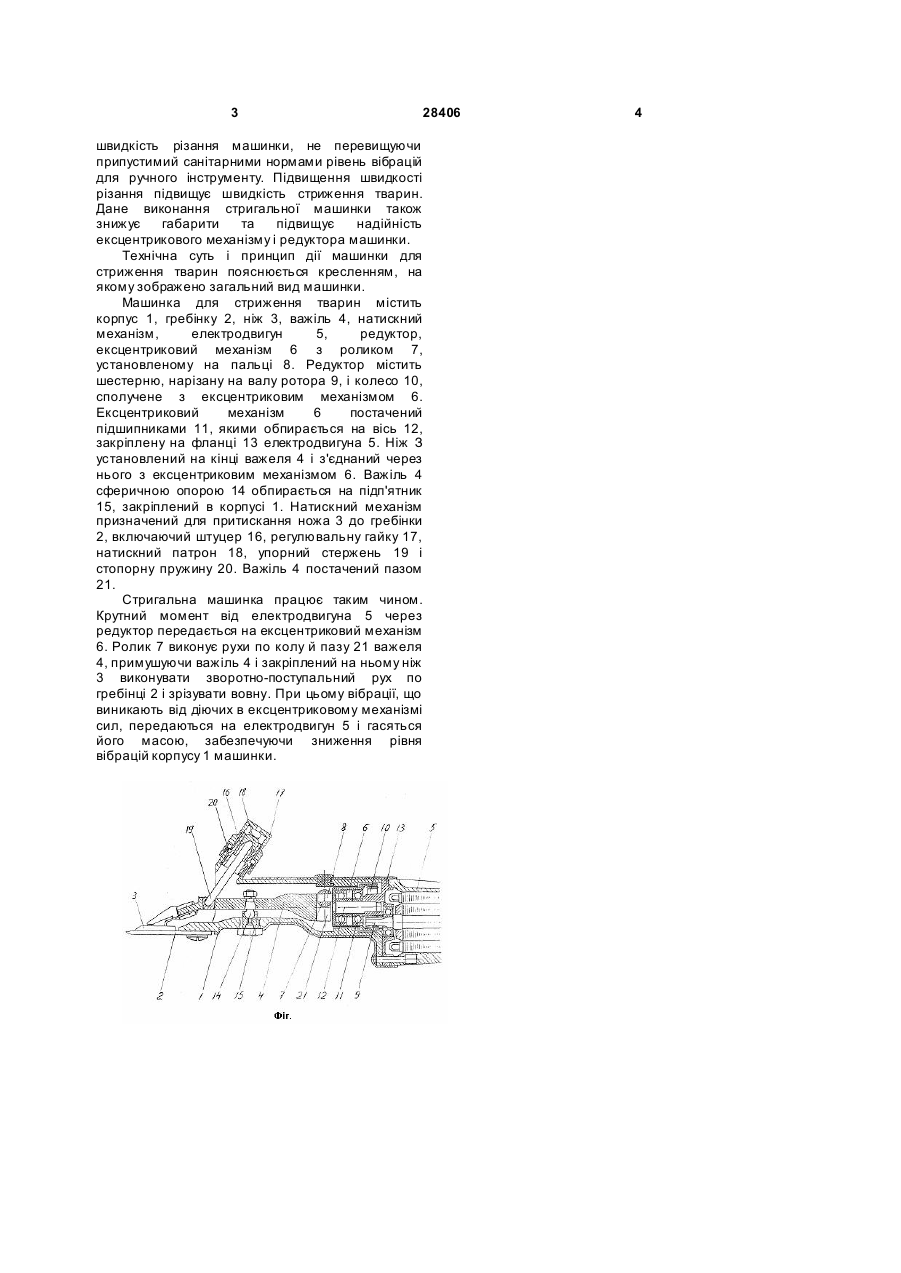

1. Машинка для стриження тварин, що містить корпус із закріпленою на ньому гребінкою й 3 28406 швидкість різання машинки, не перевищуючи припустимий санітарними нормами рівень вібрацій для ручного інструменту. Підвищення швидкості різання підвищує швидкість стриження тварин. Дане виконання стригальної машинки також знижує габарити та підвищує надійність ексцентрикового механізму і редуктора машинки. Технічна суть і принцип дії машинки для стриження тварин пояснюється кресленням, на якому зображено загальний вид машинки. Машинка для стриження тварин містить корпус 1, гребінку 2, ніж 3, важіль 4, натискний механізм, електродвигун 5, редуктор, ексцентриковий механізм 6 з роликом 7, установленому на пальці 8. Редуктор містить шестерню, нарізану на валу ротора 9, і колесо 10, сполучене з ексцентриковим механізмом 6. Ексцентриковий механізм 6 постачений підшипниками 11, якими обпирається на вісь 12, закріплену на фланці 13 електродвигуна 5. Ніж З установлений на кінці важеля 4 і з'єднаний через нього з ексцентриковим механізмом 6. Важіль 4 сферичною опорою 14 обпирається на підп'ятник 15, закріплений в корпусі 1. Натискний механізм призначений для притискання ножа 3 до гребінки 2, включаючий штуцер 16, регулювальну гайку 17, натискний патрон 18, упорний стержень 19 і стопорну пружину 20. Важіль 4 постачений пазом 21. Стригальна машинка працює таким чином. Крутний момент від електродвигуна 5 через редуктор передається на ексцентриковий механізм 6. Ролик 7 виконує рухи по колу й пазу 21 важеля 4, примушуючи важіль 4 і закріплений на ньому ніж 3 виконувати зворотно-поступальний рух по гребінці 2 і зрізувати вовну. При цьому вібрації, що виникають від діючих в ексцентриковому механізмі сил, передаються на електродвигун 5 і гасяться його масою, забезпечуючи зниження рівня вібрацій корпусу 1 машинки. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюClippers
Автори англійськоюPashkov Anatolii Mytrofanovych, Lykhodid Viktor Viktorovych, Horlova Oleksandra Dmytriievna
Назва патенту російськоюМашинка для стрижки животных
Автори російськоюПашков Анатолий Митрофанович, Лиходед Виктор Викторович, Горлова Александра Дмитриевна
МПК / Мітки
МПК: B26B 19/00
Мітки: машинка, тварин, стриження
