Машинка для стриження тварин

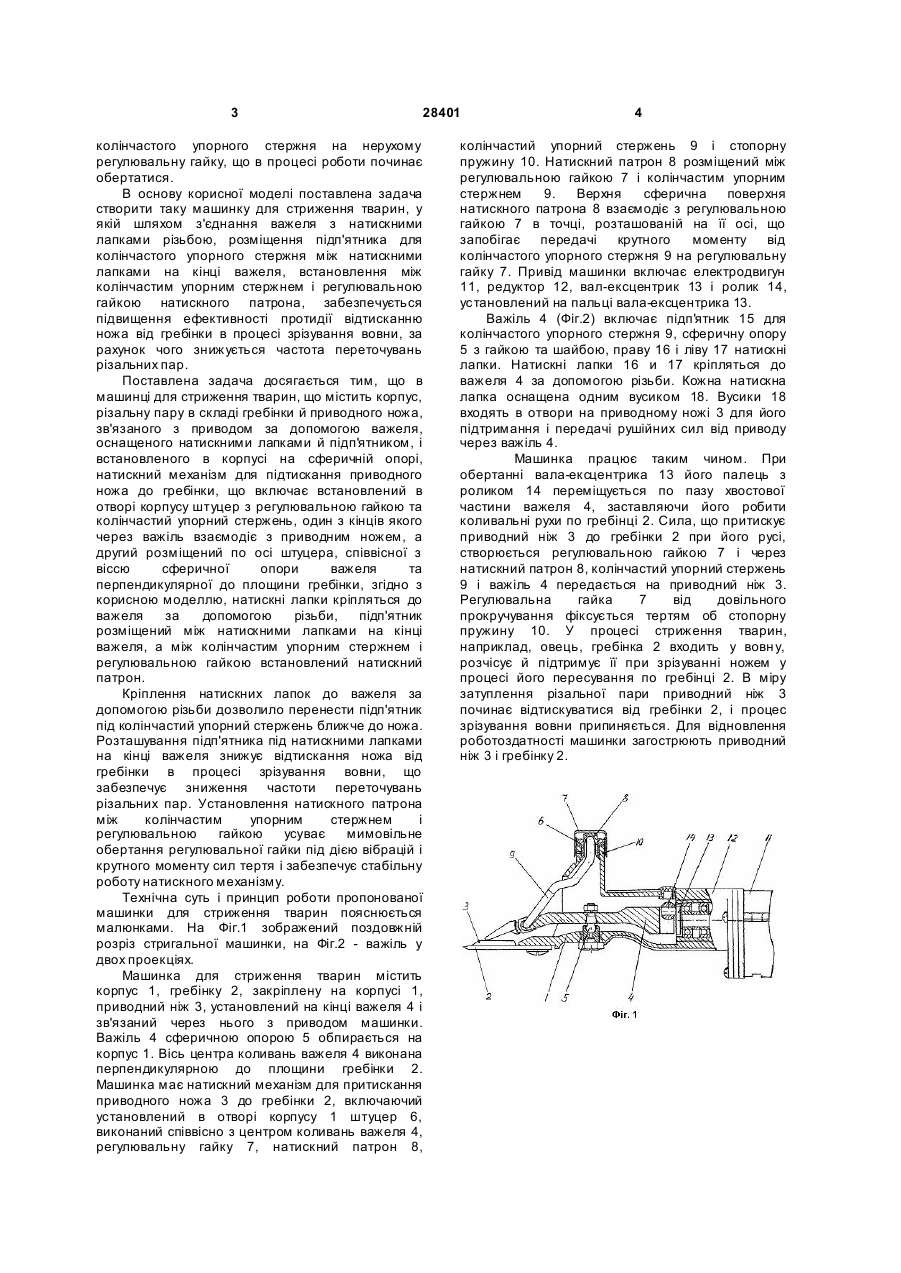

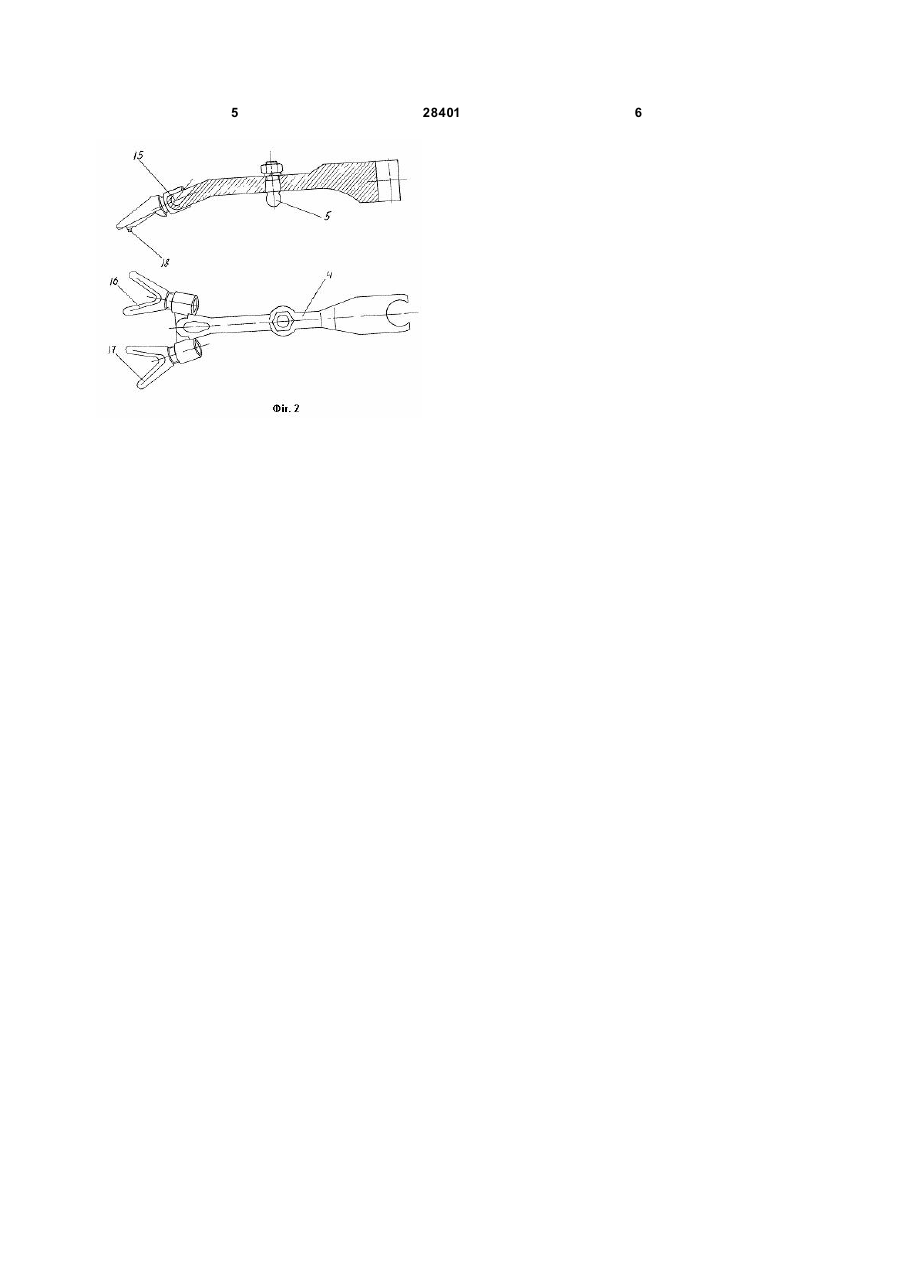

Машинка для стриження тварин, що містить корпус, різальну пару, що складається з гребінки та приводного ножа, зв'язаного з приводом за допомогою важеля, оснащеного натискними лапками й підп'ятником, і встановленого в корпусі на сферичній опорі, натискний механізм для 3 28401 колінчастого упорного стержня на нерухому регулювальну гайку, що в процесі роботи починає обертатися. В основу корисної моделі поставлена задача створити таку машинку для стриження тварин, у якій шляхом з'єднання важеля з натискними лапками різьбою, розміщення підп'ятника для колінчастого упорного стержня між натискними лапками на кінці важеля, встановлення між колінчастим упорним стержнем і регулювальною гайкою натискного патрона, забезпечується підвищення ефективності протидії відтисканню ножа від гребінки в процесі зрізування вовни, за рахунок чого знижується частота переточувань різальних пар. Поставлена задача досягається тим, що в машинці для стриження тварин, що містить корпус, різальну пару в складі гребінки й приводного ножа, зв'язаного з приводом за допомогою важеля, оснащеного натискними лапками й підп'ятником, і встановленого в корпусі на сферичній опорі, натискний механізм для підтискання приводного ножа до гребінки, що включає встановлений в отворі корпусу штуцер з регулювальною гайкою та колінчастий упорний стержень, один з кінців якого через важіль взаємодіє з приводним ножем, а другий розміщений по осі штуцера, співвісної з віссю сферичної опори важеля та перпендикулярної до площини гребінки, згідно з корисною моделлю, натискні лапки кріпляться до важеля за допомогою різьби, підп'ятник розміщений між натискними лапками на кінці важеля, а між колінчастим упорним стержнем і регулювальною гайкою встановлений натискний патрон. Кріплення натискних лапок до важеля за допомогою різьби дозволило перенести підп'ятник під колінчастий упорний стержень ближче до ножа. Розташування підп'ятника під натискними лапками на кінці важеля знижує відтискання ножа від гребінки в процесі зрізування вовни, що забезпечує зниження частоти переточувань різальних пар. Установлення натискного патрона між колінчастим упорним стержнем і регулювальною гайкою усуває мимовільне обертання регулювальної гайки під дією вібрацій і крутного моменту сил тертя і забезпечує стабільну роботу натискного механізму. Технічна суть і принцип роботи пропонованої машинки для стриження тварин пояснюється малюнками. На Фіг.1 зображений поздовжній розріз стригальної машинки, на Фіг.2 - важіль у двох проекціях. Машинка для стриження тварин містить корпус 1, гребінку 2, закріплену на корпусі 1, приводний ніж 3, установлений на кінці важеля 4 і зв'язаний через нього з приводом машинки. Важіль 4 сферичною опорою 5 обпирається на корпус 1. Вісь центра коливань важеля 4 виконана перпендикулярною до площини гребінки 2. Машинка має натискний механізм для притискання приводного ножа 3 до гребінки 2, включаючий установлений в отворі корпусу 1 штуцер 6, виконаний співвісно з центром коливань важеля 4, регулювальну гайку 7, натискний патрон 8, 4 колінчастий упорний стержень 9 і стопорну пружину 10. Натискний патрон 8 розміщений між регулювальною гайкою 7 і колінчастим упорним стержнем 9. Верхня сферична поверхня натискного патрона 8 взаємодіє з регулювальною гайкою 7 в точці, розташованій на її осі, що запобігає передачі крутного моменту від колінчастого упорного стержня 9 на регулювальну гайку 7. Привід машинки включає електродвигун 11, редуктор 12, вал-ексцентрик 13 і ролик 14, установлений на пальці вала-ексцентрика 13. Важіль 4 (Фіг.2) включає підп'я тник 15 для колінчастого упорного стержня 9, сферичну опору 5 з гайкою та шайбою, праву 16 і ліву 17 натискні лапки. Натискні лапки 16 и 17 кріпляться до важеля 4 за допомогою різьби. Кожна натискна лапка оснащена одним вусиком 18. Вусики 18 входять в отвори на приводному ножі 3 для його підтримання і передачі рушійних сил від приводу через важіль 4. Машинка працює таким чином. При обертанні вала-ексцентрика 13 його палець з роликом 14 переміщується по пазу хвостової частини важеля 4, заставляючи його робити коливальні рухи по гребінці 2. Сила, що притискує приводний ніж 3 до гребінки 2 при його русі, створюється регулювальною гайкою 7 і через натискний патрон 8, колінчастий упорний стержень 9 і важіль 4 передається на приводний ніж 3. Регулювальна гайка 7 від довільного прокручування фіксується тертям об стопорну пружину 10. У процесі стриження тварин, наприклад, овець, гребінка 2 входить у вовн у, розчісує й підтримує її при зрізуванні ножем у процесі його пересування по гребінці 2. В міру затуплення різальної пари приводний ніж 3 починає відтискуватися від гребінки 2, і процес зрізування вовни припиняється. Для відновлення роботоздатності машинки загострюють приводний ніж 3 і гребінку 2. 5 28401 6
