Машинка для стриження тварин

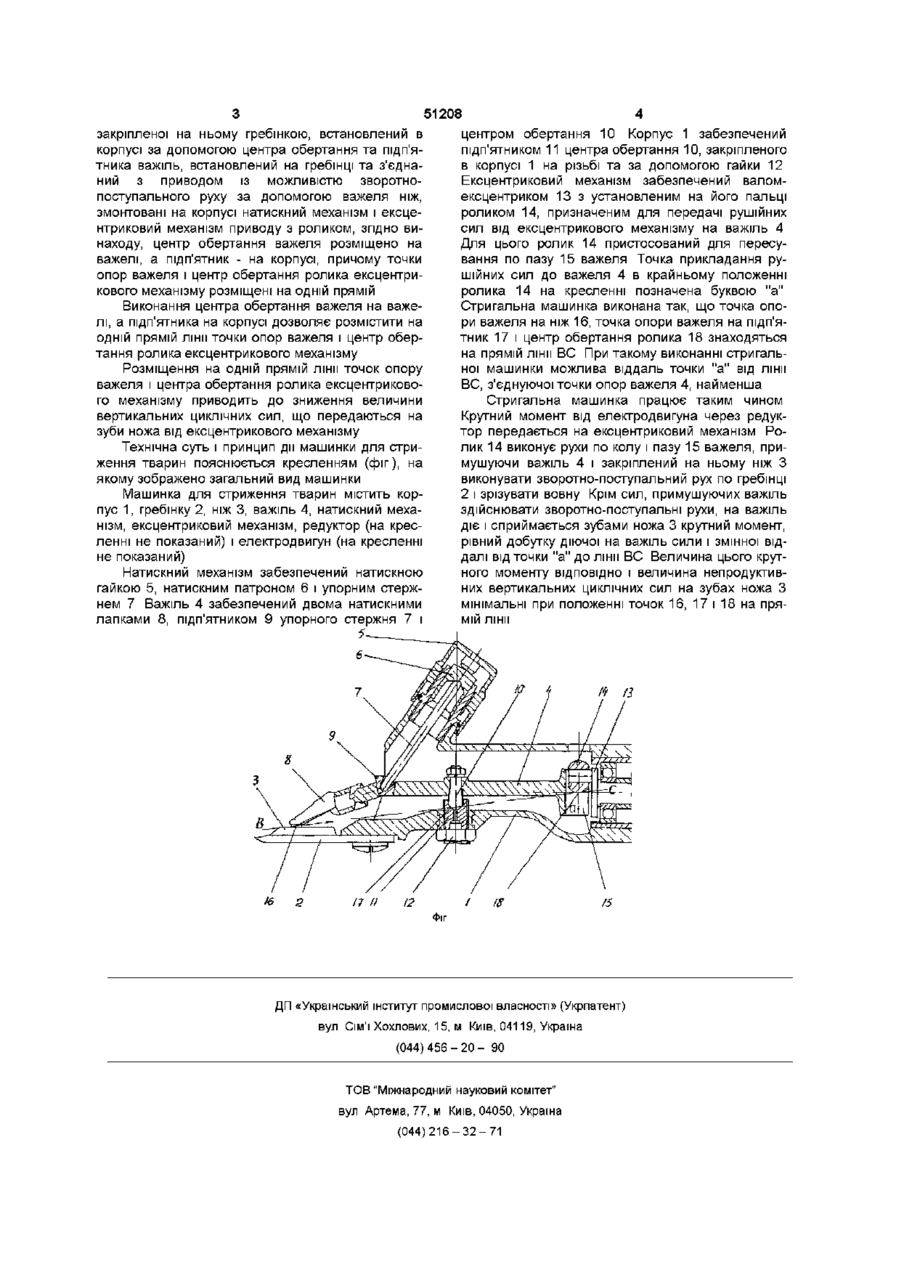

Машинка для стриження тварин, що містить корпус із закріпленою на ньому гребінкою, встановлений в корпусі за допомогою центра обертан ня і підп'ятника важіль, встановлений на гребінці та з'єднаний з приводом з можливістю зворотнопоступального руху за допомогою важеля ніж, змонтований на корпусі натискний механізм і ексцентриковий механізм приводу з роликом, яка відрізняється тим, що центр обертання важеля розміщений на важелі, а підп'ятник - на корпусі, причому точки опор важеля і центр обертання ролика ексцентрикового механізму розміщені на одній прямій лінії Винахід відноситься до ручних різальних інструментів, зокрема, до машинок для стриження тварин, переважно овець Відома стригальна машинка, що містить корпус, різальний апарат, важіль, натискний механізм і привод (патент ЄПВ 0229513, В26В16/24) Важіль в машинці обпирається на вертикально встановлену цапфу, яка сприймає крутний момент, що виникає в важелі відносно його осі в результаті впливу на нього рушійних сил від ексцентрикового механізму В результаті цього на ніж машинки передаються тільки горизонтальні сили, під дією яких ніж здійснює зворотно-поступальні рухи по гребінНедоліком цієї машинки є складність конструкції важеля і ВІДПОВІДНО більша його маса Більша маса важеля викликає підвищені вібрації корпуса машинки Ускладнення конструкції важеля викликано необхідністю індивідуального притискування кожного зуба ножа до гребінки Для цього важіль забезпечений двома шарнірними деталями, до яких відноситься передня частина важеля і шарнірний елемент для кріплення натискних лапок Недоліком цієї машинки є те, що рушійні сили, прикладені до важеля через ролик ексцентрикового механізму, створюють на зубах ножа великі по Як прототип вибрана машинка для стриження овець (а с СРСР № 992183, В26В19/24, 1983), яка містить корпус, гребінку, приводний ніж, зв'язаний з приводом за допомогою важеля, і натискний механізм для притискування ножа до гребінки Важіль в машинці обпирається на ніж і через підп'ятник на сферичну голівку центра обертання, що служить опорою важеля величині вертикальні ЦИКЛІЧНІ СИЛИ ЦІ СИЛИ ство рюють підвищене тертя ножа об гребінку, підвищені напруги в деталях машин, підвищену витрату енергії та погіршують умови зрізу вовни Величина цих сил залежить від віддалі прикладених до важеля горизонтальних сил від лінії, з'єднуючої опори важеля При прикладанні горизонтальних сил по цій лінії на зуби ножа передаються тільки горизонтальні сили, результатом яких є пересування ножа по гребінці При прикладенні горизонтальних сил нижче або вище цієї лінії на важіль, крім горизонтальних сил, діє також крутний момент сил відносно цієї лінії, що сприймається натискними лапками важеля та зубами ножа у вигляді вертикальних циклічних сил За один оберт ексцентрикового механізму циклічно змінюється величина цих сил і зуби ножа, на які впливають ці сили В основу винаходу поставлена задача створення такої машинки для стриження тварин, в якій розміщення опорних точок важеля і центра обертання ролика ексцентрикового механізму на прямій лінії в результаті забезпечення важеля центром його обертання, а корпуса - підп'ятником під цей центр обертання забезпечить зниження величини вертикальних циклічних сил, що передаються на зуби ножа від ексцентрикового механізму Поставлена задача досягається тим, що в машинці для стриження тварин, яка містить корпус із 00 о ю 51208 закріпленої на ньому гребінкою, встановлений в корпусі за допомогою центра обертання та підп'ятника важіль, встановлений на гребінці та з'єднаний з приводом із можливістю зворотнопоступального руху за допомогою важеля ніж, змонтовані на корпусі натискний механізм і ексцентриковий механізм приводу з роликом, згідно винаходу, центр обертання важеля розміщено на важелі, а підп'ятник - на корпусі, причому точки опор важеля і центр обертання ролика ексцентрикового механізму розміщені на одній прямій Виконання центра обертання важеля на важелі, а підп'ятника на корпусі дозволяє розмістити на одній прямій лінії точки опор важеля і центр обертання ролика ексцентрикового механізму Розміщення на одній прямій лінії точок опору важеля і центра обертання ролика ексцентрикового механізму приводить до зниження величини вертикальних циклічних сил, що передаються на зуби ножа від ексцентрикового механізму Технічна суть і принцип дії машинки для стриження тварин пояснюється кресленням (фіг), на якому зображено загальний вид машинки Машинка для стриження тварин містить корпус 1, гребінку 2, ніж 3, важіль 4, натискний механізм, ексцентриковий механізм, редуктор (на кресленні не показаний) і електродвигун (на кресленні не показаний) Натискний механізм забезпечений натискною гайкою 5, натискним патроном 6 і упорним стержнем 7 Важіль 4 забезпечений двома натискними лапками 8, підп'ятником 9 упорного стержня 7 і центром обертання 10 Корпус 1 забезпечений підп'ятником 11 центра обертання 10, закріпленого в корпусі 1 на різьбі та за допомогою гайки 12 Ексцентриковий механізм забезпечений валомексцентриком 13 з установленим на його пальці роликом 14, призначеним для передачі рушійних сил від ексцентрикового механізму на важіль 4 Для цього ролик 14 пристосований для пересування по пазу 15 важеля Точка прикладання рушійних сил до важеля 4 в крайньому положенні ролика 14 на кресленні позначена буквою "а" Стригальна машинка виконана так, що точка опори важеля на ніж 16, точка опори важеля на підп'ятник 17 і центр обертання ролика 18 знаходяться на прямій лінії ВС При такому виконанні стригальної машинки можлива віддаль точки "а" від лінії ВС, з'єднуючої точки опор важеля 4, найменша Стригальна машинка працює таким чином Крутний момент від електродвигуна через редуктор передається на ексцентриковий механізм Ролик 14 виконує рухи по колу і пазу 15 важеля, примушуючи важіль 4 і закріплений на ньому ніж З виконувати зворотно-поступальний рух по гребінці 2 і зрізувати вовну Крім сил, примушуючих важіль здійснювати зворотно-поступальні рухи, на важіль діє і сприймається зубами ножа 3 крутний момент, рівний добутку діючої на важіль сили і змінної віддалі від точки "а" до лінії ВС Величина цього крутного моменту ВІДПОВІДНО і величина непродуктивних вертикальних циклічних сил на зубах ножа З мінімальні при положенні точок 16, 17 і 18 на прямій ЛІНИ 5 /'/ /З /5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
