Саморозвантажний контейнер

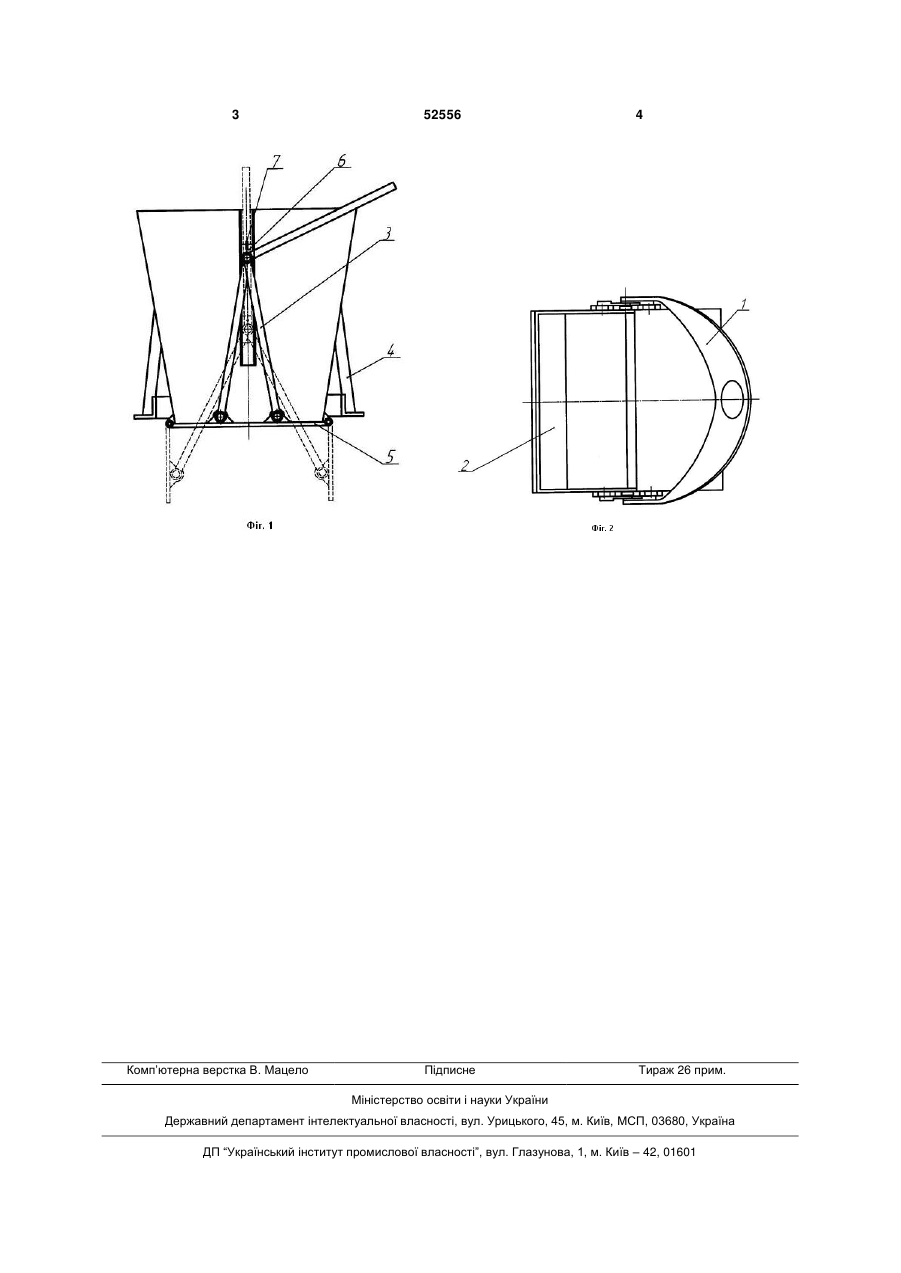

Саморозвантажний контейнер, який включає баддю для транспортування сипучих матеріалів, яка вміщує в себе корпус, штангу, днище, кільце для підйому та гнучкий елемент, який відрізняється тим, що вушко для підйому контейнера виконано у жорсткій кришці, що надає можливість підняття контейнера за допомогою гідравлічного маніпулятора, без обслуговуючого персоналу. Корисна модель належить до підйомнотранспортного обладнання, а саме до транспортування сипучих матеріалів з використанням контейнерів, та може бути використана при механізації вантажно-розвантажувальних робіт. Відомі конструкції саморозвантажних контейнерів, утримуючих шарнірно складенні між собою напівковші та вертикальну тягу для підйому, транспортування та розвантаження [1], [2]. Недоліком даних саморозвантажних контейнерів є те що в них не забезпечується можливість спрощення конструкції та підвищення надійності в роботі, а також великі габаритні розміри у горизонтальній площині при відкритті напівковшів в процесі розвантаження. Найбільш близьким по технічній сутності й досяжній ефективності, до запропонованої корисної моделі є баддя для транспортування сипучих матеріалів, яка включає в себе корпус, штангу, днище, кільце для підйому та гнучкий елемент [3]. Недоліком зазначеної конструкції є неможливість використання її без обслуговуючого персоналу, оскільки кільце для підйому, закріплене на гнучкому елементі, а також великі габаритні розміри у вертикальній площині у процесі розвантаження. Задача даної корисної моделі є спрощення конструкції, придбання можливості використання саморозвантажного контейнеру без обслуговуючого персоналу, зменшення габаритних розмірів у процесі розвантаження. Означена задача вирішується тим що проушина для підйому контейнера зроблена у жорсткій кришці що надає можливість підняття контейнеру за допомогою гідравлічного маніпулятору, без обслуговуючого персоналу. Корисна модель пояснюється кресленнями: фіг.1. Саморозвантажний контейнер вид збоку. фіг.2. Саморозвантажний контейнер вид звер (13) 52556 (11) UA (19) де 1 - кришка проушина; 2 - контейнер; 3 - направляючи штанги; 4 - опорна рама; 5 - днище що відкривається; 6 - повзун; 7 - стопорний штифт. Саморозвантажний контейнер працює наступним чином. Коли контейнер 2 стоїть на землі, днище що відкривається 5 закрите, після завантаження контейнер підіймають за кришку проушину 1, за рахунок направляючих штанг 3 та повзуна 6 днище що відкривається 5 залишається у закритому стані. Після транспортування контейнер установлюється на опорну раму 4 за рахунок сил тяжіння днище 5 відкривається та відбувається розвантаження контейнеру. При підйомі контейнеру за кришку проушину 1 за рахунок направляючих штанг 3 та повзуна 6 відбувається закриття днища. За допомогою стопорного штифта 7 є можливість, за необхідності, заблокувати розкриття днища при встановленні контейнеру на опорну раму 4. Передбаченою зоною дії запропонованої корисної моделі являються види робіт які потребують транспортування сипучих матеріалів, твердих побутових відходів, тощо. Джерела інформації 1. Патент SU № 973427 від 25 листопада 1982 року. 2. Патент SU № 1150169 від 15 квітня 1985 року. 3. Патент SU № 996281 від 25 лютого 1983 року (прототип). U ху. 3 Комп’ютерна верстка В. Мацело 52556 4 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
