Ультразвуковий інгалятор
Номер патенту: 52593
Опубліковано: 25.08.2010
Автори: Костенко Сергій Павлович, Мовсіков Генадій Константинович, Шарапов Валерій Михайлович, Воропай Владислав Іванович, Туз Вячеслав Валерійович
Формула / Реферат
Ультразвуковий інгалятор, який містить корпус з робочою рідиною, вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор, ультразвуковий підсилювач та кювету з розпилюваною рідиною, який відрізняється тим, що ультразвуковий підсилювач виконаний у вигляді конічного концентратора, а дно кювети має вигляд напівтороїда V-подібного перерізу.
Текст

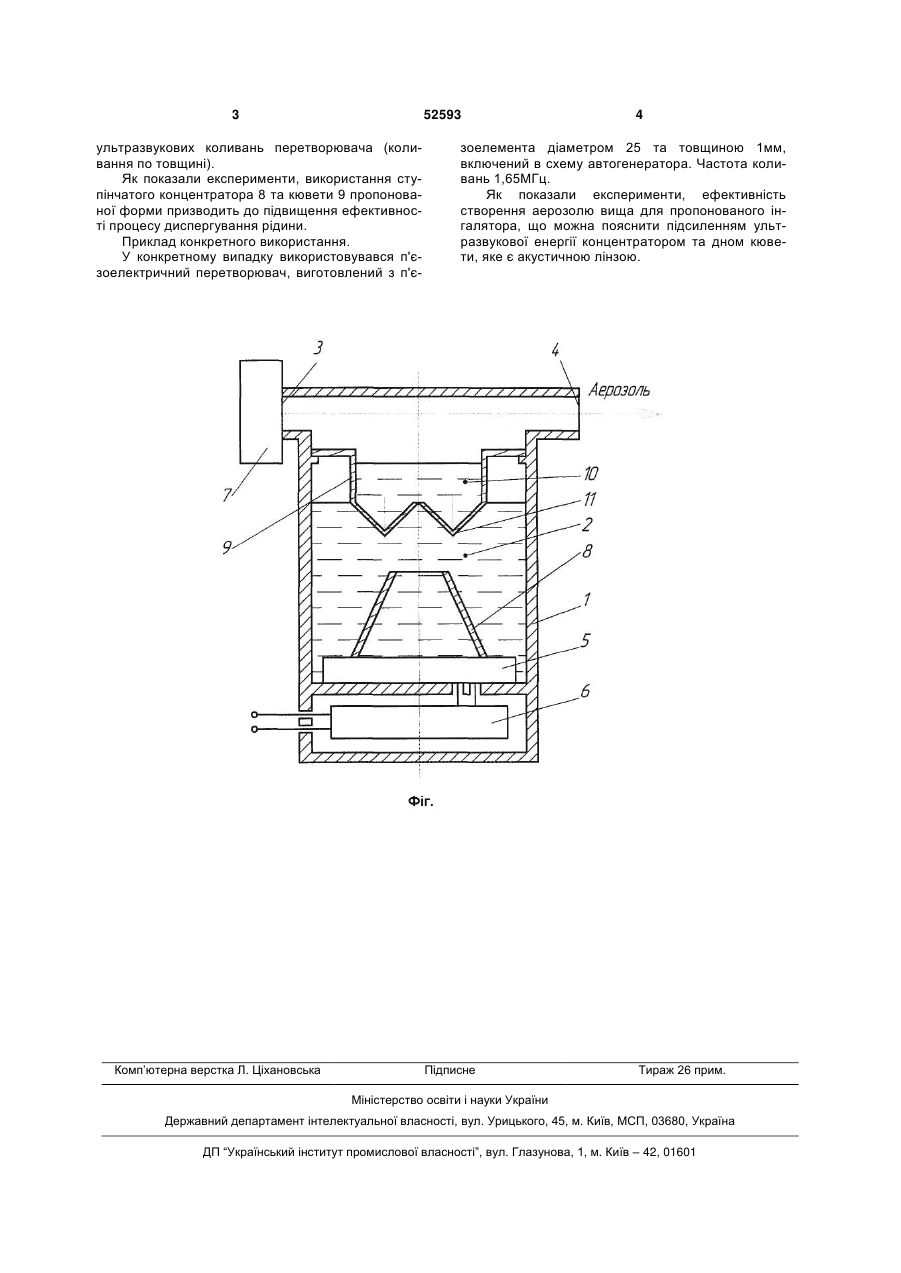

Ультразвуковий інгалятор, який містить корпус з робочою рідиною, вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор, ультразвуковий підсилювач та кювету з розпилюваною рідиною, який відрізняється тим, що ультразвуковий підсилювач виконаний у вигляді конічного концентратора, а дно кювети має вигляд напівтороїда V-подібного перерізу. (19) (21) u201005688 (22) 11.05.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ, МОВСІКОВ ГЕНАДІЙ КОНСТАНТИНОВИЧ, ВОРОПАЙ ВЛАДИСЛАВ ІВАНОВИЧ, КОСТЕНКО СЕРГІЙ ПАВЛОВИЧ, ТУЗ ВЯЧЕСЛАВ ВАЛЕРІЙОВИЧ (73) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ 3 52593 ультразвукових коливань перетворювача (коливання по товщині). Як показали експерименти, використання ступінчатого концентратора 8 та кювети 9 пропонованої форми призводить до підвищення ефективності процесу диспергування рідини. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний перетворювач, виготовлений з п'є Комп’ютерна верстка Л. Ціхановська 4 зоелемента діаметром 25 та товщиною 1мм, включений в схему автогенератора. Частота коливань 1,65МГц. Як показали експерименти, ефективність створення аерозолю вища для пропонованого інгалятора, що можна пояснити підсиленням ультразвукової енергії концентратором та дном кювети, яке є акустичною лінзою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasonic inhaler
Автори англійськоюSharapov Valerii Mykhailovych, Movsikov Hennadii Kostiantynovych, Voropai Vladyslav Ivanovych, Kostenko Serhii Pavlovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюУльтразвуковой ингалятор
Автори російськоюШарапов Валерий Михайлович, Мовсиков Геннадий Константинович, Воропай Владислав Иванович, Костенко Сергей Павлович, Туз Вячеслав Валерьевич
МПК / Мітки
МПК: A61M 11/06, A61M 11/00, B05B 1/00, A61M 15/02
Мітки: інгалятор, ультразвуковий
Код посилання
<a href="https://ua.patents.su/2-52593-ultrazvukovijj-ingalyator.html" target="_blank" rel="follow" title="База патентів України">Ультразвуковий інгалятор</a>
Ультразвуковий інгалятор
Номер патенту: 49445
Опубліковано: 26.04.2010
Автори: Гордієнко Валентин Іванович, Бурак Анатолій Васильович, Шарапов Валерій Михайлович
МПК: A61M 11/00, A61M 11/06, A61M 15/02, B05B 1/00
Мітки: інгалятор, ультразвуковий
Формула / Реферат:
Ультразвуковий інгалятор, який містить корпус з робочою рідиною, вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор, ультразвуковий підсилювач та кювету з розпилюваною рідиною, який відрізняється тим, що ультразвуковий підсилювач виконаний у вигляді ступінчатого концентратора, а дно кювети має вигляд півтороїда круглого перерізу.
Ультразвуковий інгалятор
Номер патенту: 52592
Опубліковано: 25.08.2010
Автори: Туз Вячеслав Валерійович, Шарапов Валерій Михайлович, Мовсіков Генадій Константинович, Костенко Сергій Павлович, Воропай Владислав Іванович
МПК: A61M 11/00, A61M 11/06, A61M 15/02, B05B 1/00
Мітки: інгалятор, ультразвуковий
Формула / Реферат:
Ультразвуковий інгалятор, який містить корпус з робочою рідиною, вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор, ультразвуковий підсилювач та кювету з розпилюваною рідиною, який відрізняється тим, що ультразвуковий підсилювач виконаний у вигляді конічного концентратора, а дно кювети має вигляд сектора сфери, а на поверхні цієї сфери розташовані сфери меншого діаметра.
Ультразвуковий інгалятор
Номер патенту: 49440
Опубліковано: 26.04.2010
Автор: Шарапов Валерій Михайлович
МПК: A61M 11/06, B05B 1/00, A61M 15/02, A61M 11/00
Мітки: ультразвуковий, інгалятор
Формула / Реферат:
Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор та акустичну лінзу, який відрізняється тим, що лінза виконана у вигляді півтороїда V-подібного перерізу і розміщена у місці створення ультразвукового фонтана.
Ультразвуковий інгалятор
Номер патенту: 49446
Опубліковано: 26.04.2010
Автор: Шарапов Валерій Михайлович
МПК: A61M 11/06, B05B 1/00, A61M 15/02, A61M 11/00
Мітки: інгалятор, ультразвуковий
Формула / Реферат:
Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор та акустичну лінзу, який відрізняється тим, що лінза виконана у вигляді півтороїду круглого перерізу, і розміщена у місці створення ультразвукового фонтана.
Ультразвуковий інгалятор
Номер патенту: 49447
Опубліковано: 26.04.2010
Автор: Шарапов Валерій Михайлович
МПК: A61M 11/06, B05B 1/00, A61M 15/02, A61M 11/00
Мітки: ультразвуковий, інгалятор
Формула / Реферат:
Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор, який відрізняється тим, що в конструкцію інгалятора введено сітку, яка закріплена в корпусі у місці створення ультразвукового фонтана.
