Ультразвуковий інгалятор
Формула / Реферат
Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор та акустичну лінзу, який відрізняється тим, що лінза виконана у вигляді півтороїду круглого перерізу, і розміщена у місці створення ультразвукового фонтана.
Текст

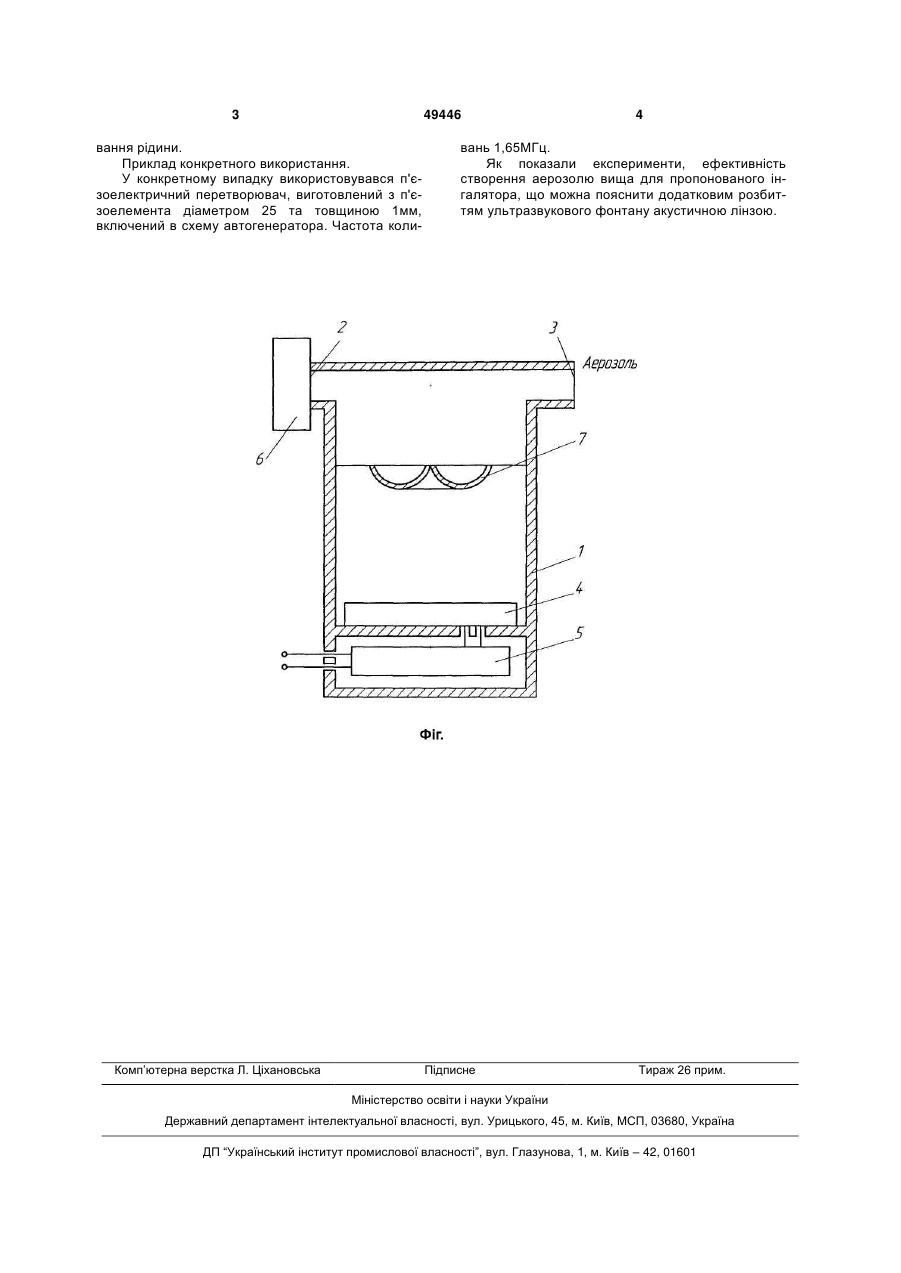

Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор та акустичну лінзу, який відрізняється тим, що лінза виконана у вигляді півтороїду круглого перерізу, і розміщена у місці створення ультразвукового фонтана. (19) (21) u200912384 (22) 30.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ (73) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ 3 49446 вання рідини. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний перетворювач, виготовлений з п'єзоелемента діаметром 25 та товщиною 1мм, включений в схему автогенератора. Частота коли Комп’ютерна верстка Л. Ціхановська 4 вань 1,65МГц. Як показали експерименти, ефективність створення аерозолю вища для пропонованого інгалятора, що можна пояснити додатковим розбиттям ультразвукового фонтану акустичною лінзою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasound inhaler
Автори англійськоюSharapov Valerii Mykhailovych
Назва патенту російськоюУльтразвуковой ингалятор
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: A61M 11/00, B05B 1/00, A61M 15/02, A61M 11/06
Мітки: ультразвуковий, інгалятор
