Ультразвуковий інгалятор
Номер патенту: 49445
Опубліковано: 26.04.2010
Автори: Гордієнко Валентин Іванович, Бурак Анатолій Васильович, Шарапов Валерій Михайлович
Формула / Реферат
Ультразвуковий інгалятор, який містить корпус з робочою рідиною, вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор, ультразвуковий підсилювач та кювету з розпилюваною рідиною, який відрізняється тим, що ультразвуковий підсилювач виконаний у вигляді ступінчатого концентратора, а дно кювети має вигляд півтороїда круглого перерізу.
Текст

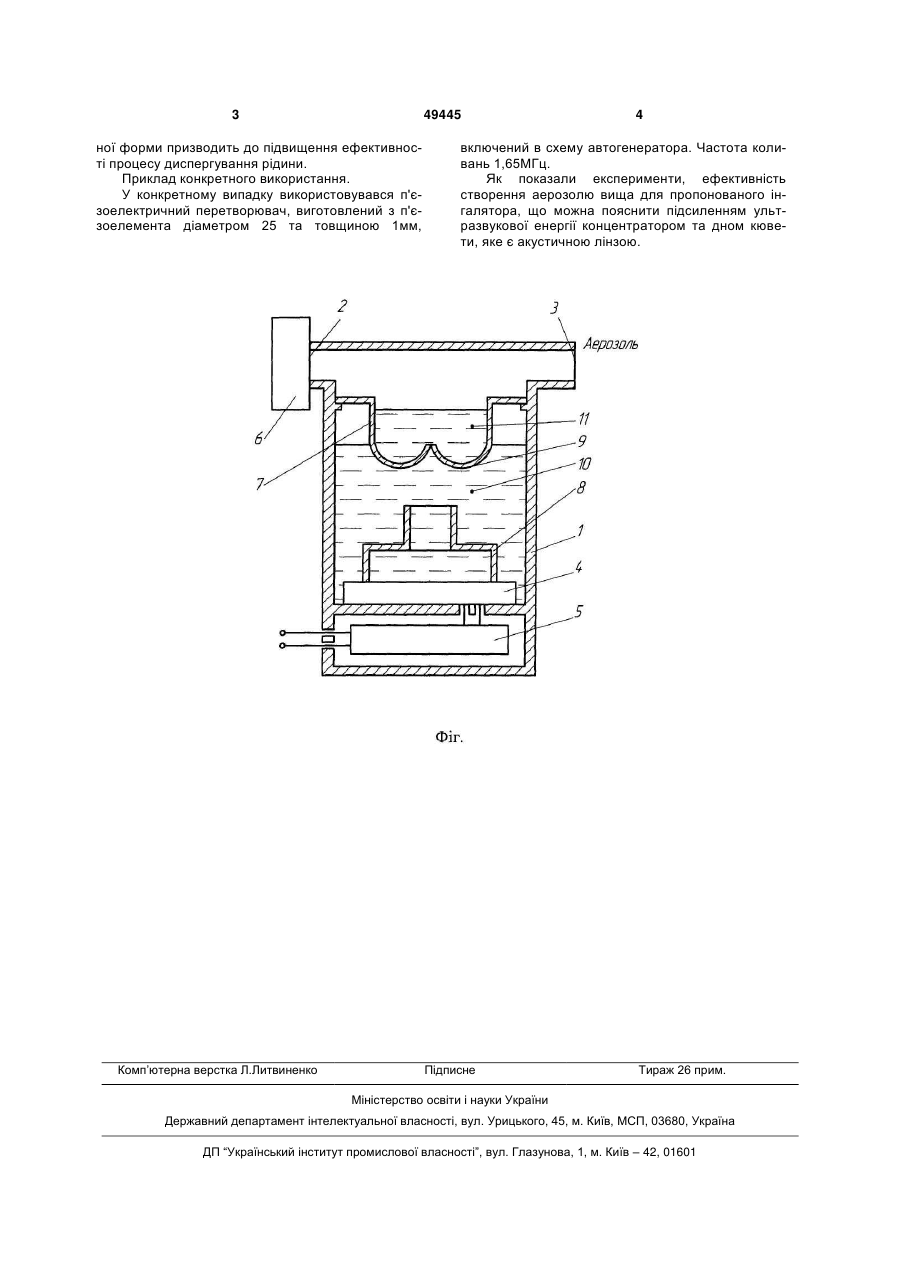

Ультразвуковий інгалятор, який містить корпус з робочою рідиною, вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор, ультразвуковий підсилювач та кювету з розпилюваною рідиною, який відрізняється тим, що ультразвуковий підсилювач виконаний у вигляді ступінчатого концентратора, а дно кювети має вигляд півтороїда круглого перерізу. (19) (21) u200912383 (22) 30.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ, ГОРДІЄНКО ВАЛЕНТИН ІВАНОВИЧ, БУРАК АНАТОЛІЙ ВАСИЛЬОВИЧ (73) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ 3 49445 ної форми призводить до підвищення ефективності процесу диспергування рідини. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний перетворювач, виготовлений з п'єзоелемента діаметром 25 та товщиною 1мм, Комп’ютерна верстка Л.Литвиненко 4 включений в схему автогенератора. Частота коливань 1,65МГц. Як показали експерименти, ефективність створення аерозолю вища для пропонованого інгалятора, що можна пояснити підсиленням ультразвукової енергії концентратором та дном кювети, яке є акустичною лінзою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasound inhaler
Автори англійськоюSharapov Valerii Mykhailovych, Hordienko Valentyn Ihorovych, Burak Anatolii Vasyliovych
Назва патенту російськоюУльтразвуковой ингалятор
Автори російськоюШарапов Валерий Михайлович, Гордиенко Валентин Игоревич, Бурак Анатолий Васильевич
МПК / Мітки
МПК: A61M 11/06, A61M 11/00, B05B 1/00, A61M 15/02
Мітки: ультразвуковий, інгалятор
