Ультразвуковий інгалятор
Номер патенту: 52592
Опубліковано: 25.08.2010
Автори: Костенко Сергій Павлович, Воропай Владислав Іванович, Шарапов Валерій Михайлович, Туз Вячеслав Валерійович, Мовсіков Генадій Константинович
Формула / Реферат
Ультразвуковий інгалятор, який містить корпус з робочою рідиною, вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор, ультразвуковий підсилювач та кювету з розпилюваною рідиною, який відрізняється тим, що ультразвуковий підсилювач виконаний у вигляді конічного концентратора, а дно кювети має вигляд сектора сфери, а на поверхні цієї сфери розташовані сфери меншого діаметра.
Текст

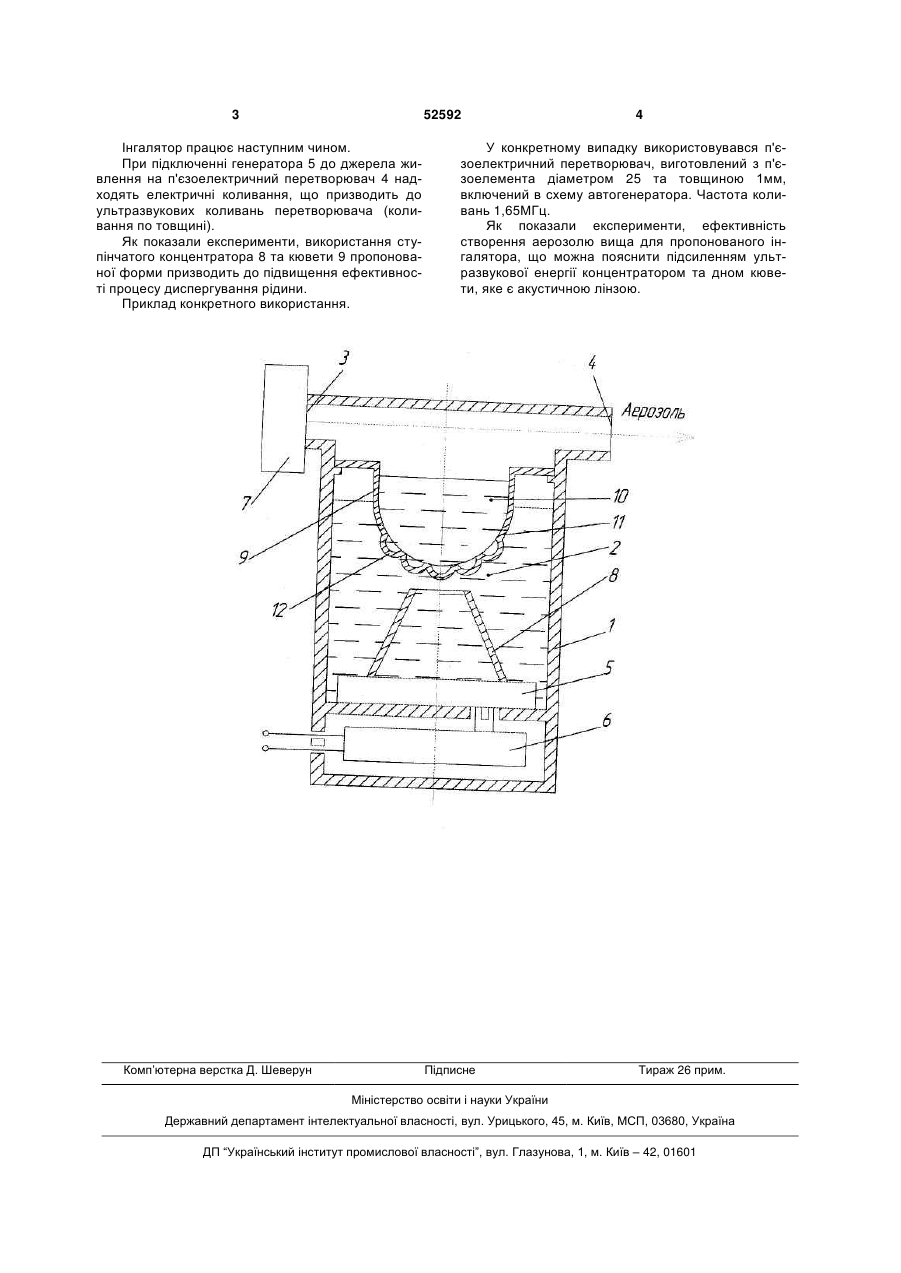

Ультразвуковий інгалятор, який містить корпус з робочою рідиною, вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор, ультразвуковий підсилювач та кювету з розпилюваною рідиною, який відрізняється тим, що ультразвуковий підсилювач виконаний у вигляді конічного концентратора, а дно кювети має вигляд сектора сфери, а на поверхні цієї сфери розташовані сфери меншого діаметра. (19) (21) u201005683 (22) 11.05.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ, МОВСІКОВ ГЕНАДІЙ КОНСТАНТИНОВИЧ, ВОРОПАЙ ВЛАДИСЛАВ ІВАНОВИЧ, КОСТЕНКО СЕРГІЙ ПАВЛОВИЧ, ТУЗ ВЯЧЕСЛАВ ВАЛЕРІЙОВИЧ (73) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ 3 52592 Інгалятор працює наступним чином. При підключенні генератора 5 до джерела живлення на п'єзоелектричний перетворювач 4 надходять електричні коливання, що призводить до ультразвукових коливань перетворювача (коливання по товщині). Як показали експерименти, використання ступінчатого концентратора 8 та кювети 9 пропонованої форми призводить до підвищення ефективності процесу диспергування рідини. Приклад конкретного використання. Комп’ютерна верстка Д. Шеверун 4 У конкретному випадку використовувався п'єзоелектричний перетворювач, виготовлений з п'єзоелемента діаметром 25 та товщиною 1мм, включений в схему автогенератора. Частота коливань 1,65МГц. Як показали експерименти, ефективність створення аерозолю вища для пропонованого інгалятора, що можна пояснити підсиленням ультразвукової енергії концентратором та дном кювети, яке є акустичною лінзою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasonic inhaler
Автори англійськоюSharapov Valerii Mykhailovych, Movsikov Hennadii Kostiantynovych, Voropai Vladyslav Ivanovych, Kostenko Serhii Pavlovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюУльтразвуковой ингалятор
Автори російськоюШарапов Валерий Михайлович, Мовсиков Геннадий Константинович, Воропай Владислав Иванович, Костенко Сергей Павлович, Туз Вячеслав Валерьевич
МПК / Мітки
МПК: A61M 11/00, B05B 1/00, A61M 15/02, A61M 11/06
Мітки: ультразвуковий, інгалятор
