Пристрій для нанесення покриття
Номер патенту: 52679
Опубліковано: 10.09.2010
Автори: Аржевітін Алєксандр Ніколаєвіч, Дружінін Іван Івановіч
Формула / Реферат
1. Пристрій для нанесення покриття, що містить ванну з рідким розчином матеріалу покриття, транспортуючий елемент із вертикально встановленими виробами, який відрізняється тим, що транспортуючий елемент виконаний у вигляді обертального стола з радіальними пазами під вироби, а ванна встановлена з можливістю зворотно-поступального вертикального переміщення.
2. Пристрій за п.1, який відрізняється тим, що він обладнаний приймальним лотком для виробів з покриттям.
3. Пристрій за п.1, який відрізняється тим, що ванна з рідким розчином матеріалу покриття зв'язана з пневмоциліндром.
Текст

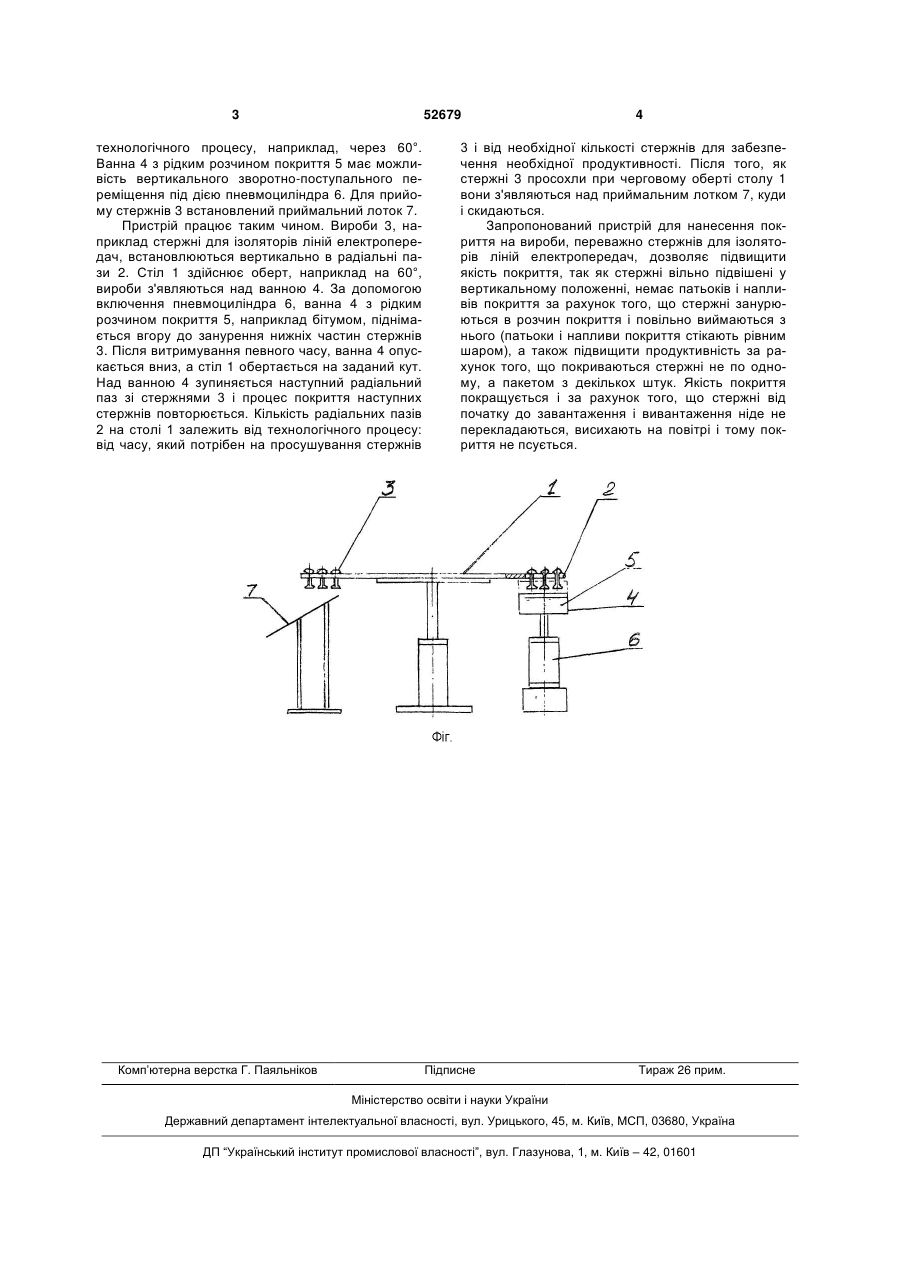

1. Пристрій для нанесення покриття, що містить ванну з рідким розчином матеріалу покриття, 3 52679 технологічного процесу, наприклад, через 60°. Ванна 4 з рідким розчином покриття 5 має можливість вертикального зворотно-поступального переміщення під дією пневмоциліндра 6. Для прийому стержнів 3 встановлений приймальний лоток 7. Пристрій працює таким чином. Вироби 3, наприклад стержні для ізоляторів ліній електропередач, встановлюються вертикально в радіальні пази 2. Стіл 1 здійснює оберт, наприклад на 60°, вироби з'являються над ванною 4. За допомогою включення пневмоциліндра 6, ванна 4 з рідким розчином покриття 5, наприклад бітумом, піднімається вгору до занурення нижніх частин стержнів 3. Після витримування певного часу, ванна 4 опускається вниз, а стіл 1 обертається на заданий кут. Над ванною 4 зупиняється наступний радіальний паз зі стержнями 3 і процес покриття наступних стержнів повторюється. Кількість радіальних пазів 2 на столі 1 залежить від технологічного процесу: від часу, який потрібен на просушування стержнів Комп’ютерна верстка Г. Паяльніков 4 3 і від необхідної кількості стержнів для забезпечення необхідної продуктивності. Після того, як стержні 3 просохли при черговому оберті столу 1 вони з'являються над приймальним лотком 7, куди і скидаються. Запропонований пристрій для нанесення покриття на вироби, переважно стержнів для ізоляторів ліній електропередач, дозволяє підвищити якість покриття, так як стержні вільно підвішені у вертикальному положенні, немає патьоків і напливів покриття за рахунок того, що стержні занурюються в розчин покриття і повільно виймаються з нього (патьоки і напливи покриття стікають рівним шаром), а також підвищити продуктивність за рахунок того, що покриваються стержні не по одному, а пакетом з декількох штук. Якість покриття покращується і за рахунок того, що стержні від початку до завантаження і вивантаження ніде не перекладаються, висихають на повітрі і тому покриття не псується. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for coating
Автори англійськоюArzhevitin Oleksandr Mykolaiovych, Druzhinin Ivan Ivanovich
Назва патенту російськоюУстройство для нанесения покрытия
Автори російськоюАржевитин Александр Николаевич, Дружинин Иван Иванович
МПК / Мітки
МПК: B05C 3/02
Мітки: пристрій, покриття, нанесення
