Насадкова секція барабана барабанної сушарки
Номер патенту: 52696
Опубліковано: 10.09.2010
Автори: Кравченко Юрій Олександрович, Хаас Кирило Джеймсович, Мікульонок Ігор Олегович
Формула / Реферат
1. Насадкова секція барабана барабанної сушарки, що містить циліндричну обичайку з розташованими рівномірно по колу пластинчастими насадковими елементами, яка відрізняється тим, що на внутрішній поверхні обичайки змонтовані два кільця з кронштейнами, при цьому кожний елемент пластинчастої насадки закріплений на двох кронштейнах обох кілець.
2. Cекція за п. 1, яка відрізняється тим, що кожне з кілець по колу виконане з окремих частин.
3. Cекція за п. 1 або п. 2, яка відрізняється тим, що кожний елемент пластинчастої насадки виконаний перфорованим.
Текст

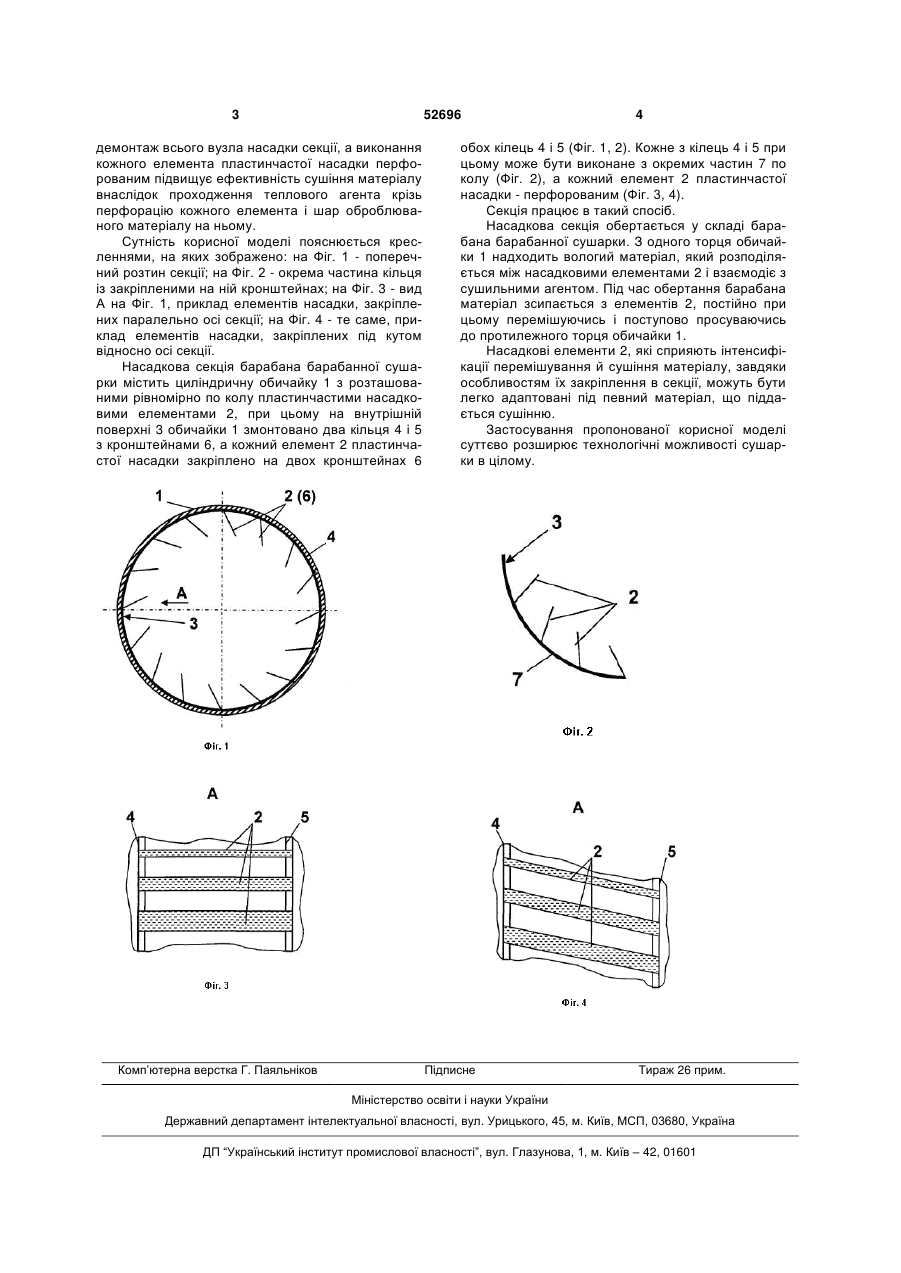

1. Насадкова секція барабана барабанної сушарки, що містить циліндричну обичайку з розта 3 52696 демонтаж всього вузла насадки секції, а виконання кожного елемента пластинчастої насадки перфорованим підвищує ефективність сушіння матеріалу внаслідок проходження теплового агента крізь перфорацію кожного елемента і шар оброблюваного матеріалу на ньому. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поперечний розтин секції; на Фіг. 2 - окрема частина кільця із закріпленими на ній кронштейнах; на Фіг. 3 - вид А на Фіг. 1, приклад елементів насадки, закріплених паралельно осі секції; на Фіг. 4 - те саме, приклад елементів насадки, закріплених під кутом відносно осі секції. Насадкова секція барабана барабанної сушарки містить циліндричну обичайку 1 з розташованими рівномірно по колу пластинчастими насадковими елементами 2, при цьому на внутрішній поверхні 3 обичайки 1 змонтовано два кільця 4 і 5 з кронштейнами 6, а кожний елемент 2 пластинчастої насадки закріплено на двох кронштейнах 6 Комп’ютерна верстка Г. Паяльніков 4 обох кілець 4 і 5 (Фіг. 1, 2). Кожне з кілець 4 і 5 при цьому може бути виконане з окремих частин 7 по колу (Фіг. 2), а кожний елемент 2 пластинчастої насадки - перфорованим (Фіг. 3, 4). Секція працює в такий спосіб. Насадкова секція обертається у складі барабана барабанної сушарки. З одного торця обичайки 1 надходить вологий матеріал, який розподіляється між насадковими елементами 2 і взаємодіє з сушильними агентом. Під час обертання барабана матеріал зсипається з елементів 2, постійно при цьому перемішуючись і поступово просуваючись до протилежного торця обичайки 1. Насадкові елементи 2, які сприяють інтенсифікації перемішування й сушіння матеріалу, завдяки особливостям їх закріплення в секції, можуть бути легко адаптовані під певний матеріал, що піддається сушінню. Застосування пропонованої корисної моделі суттєво розширює технологічні можливості сушарки в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюNeck section of drier drum
Автори англійськоюMikulionok Ihor Olehovych, Kravchenko Yurii Oleksandrovych, Haas Kyrylo Dzheimsovych
Назва патенту російськоюНасадочная секция барабана барабанной сушилки
Автори російськоюМикуленок Игорь Олегович, Кравченко Юрий Александрович, Хаас Кирилл Джеймсович
МПК / Мітки
МПК: F26B 17/00
Мітки: сушарки, секція, барабана, барабанної, насадкова
