Барабан барабанної сушарки

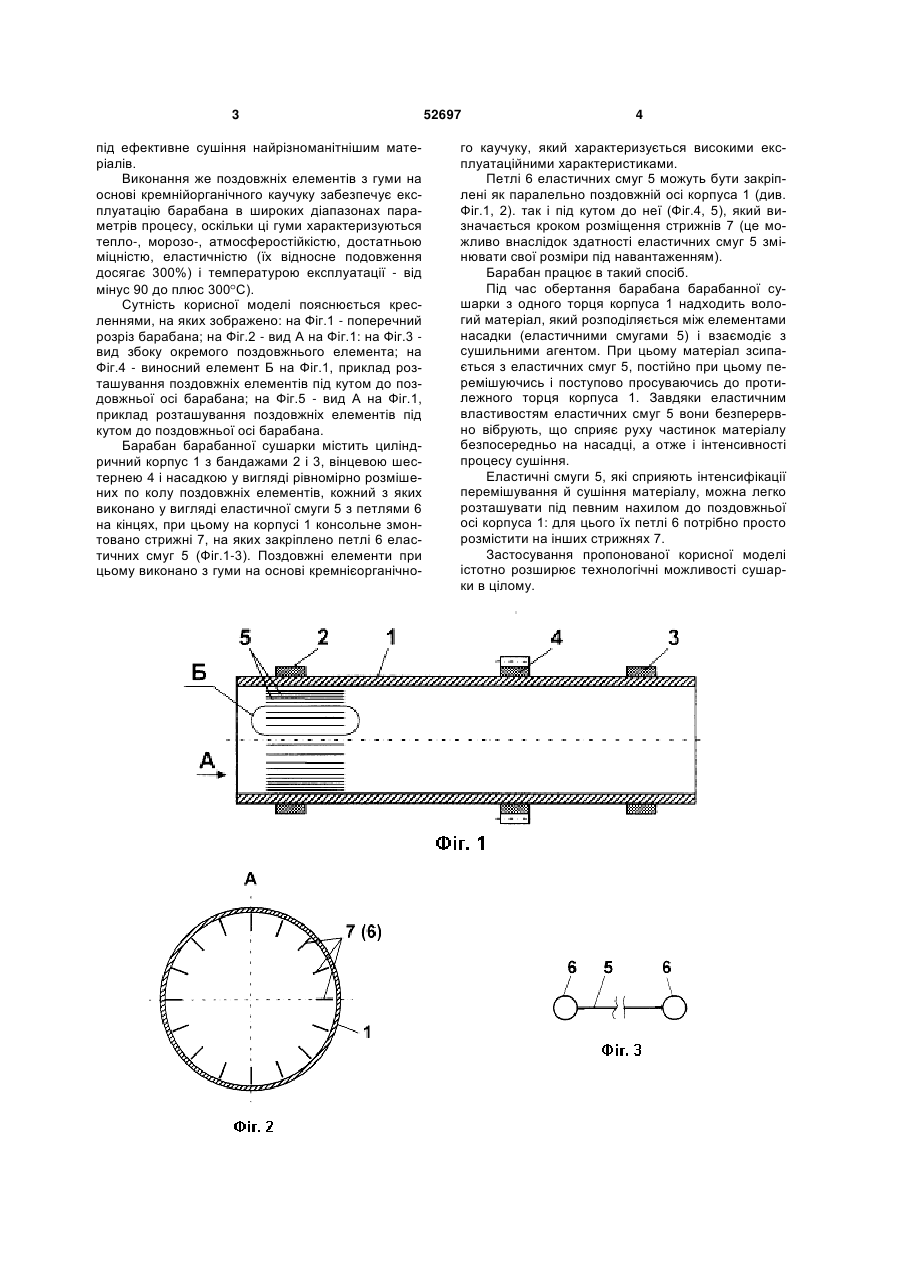

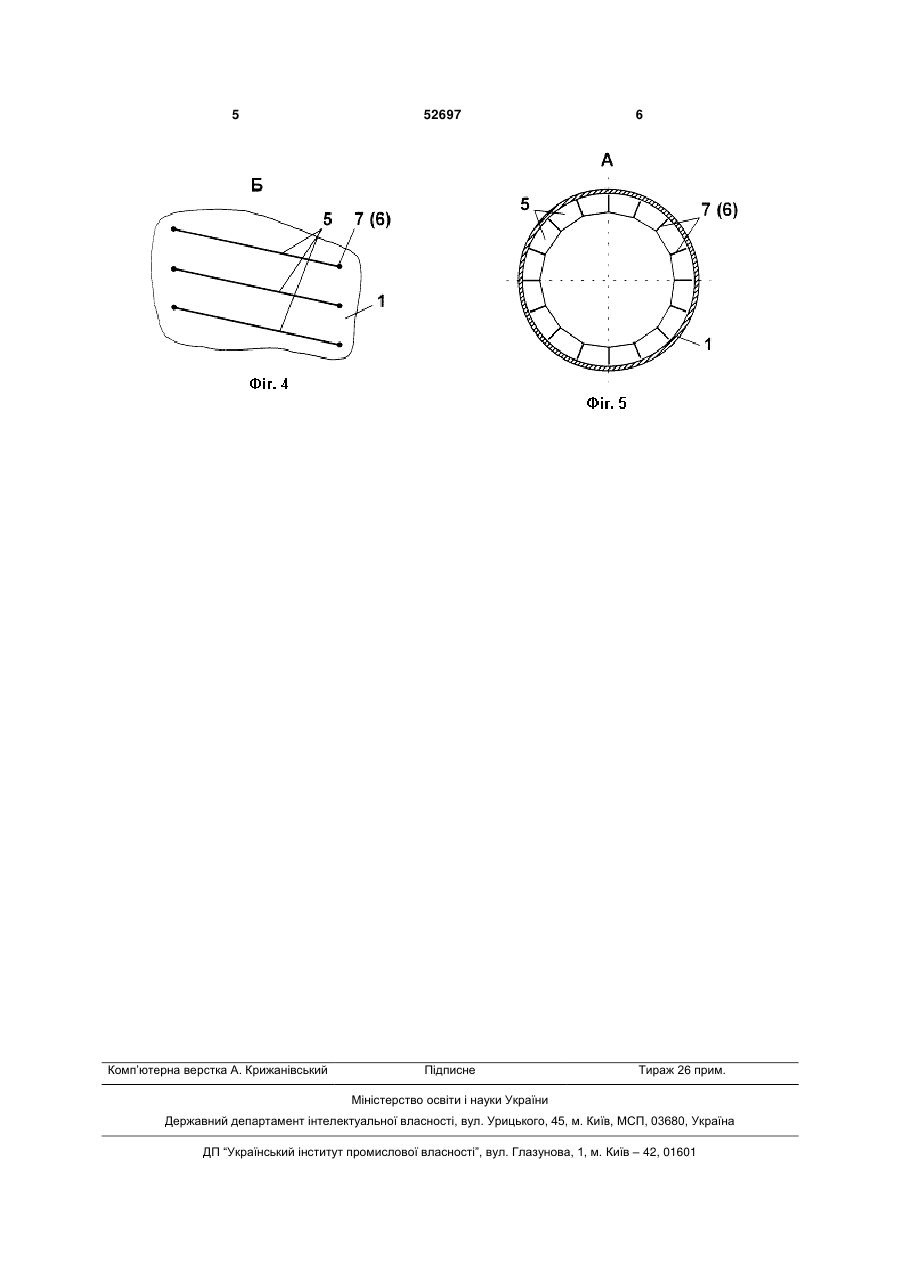

1. Барабан барабанної сушарки, що містить циліндричний корпус з бандажами, вінцевою шестірнею і насадкою у вигляді рівномірно розміщених по колу поздовжніх елементів, який відрізняється тим, що кожний з поздовжніх елементів виконано у вигляді еластичної смуги з петлями на кінцях, при цьому на корпусі консольно змонтовані стрижні, на яких закріплені петлі еластичних смуг. 2. Барабан за п. 1, який відрізняється тим, що поздовжні елементи виконані з гуми на основі кремнієорганічного каучуку. (19) (21) u201000764 (22) 26.01.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, КРАВЧЕНКО ЮРІЙ ОЛЕКСАНДРОВИЧ, ХААС КИРИЛО ДЖЕЙМСОВИЧ (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, КРАВЧЕНКО ЮРІЙ ОЛЕКСАНДРОВИЧ, ХААС КИРИЛО ДЖЕЙМСОВИЧ 3 під ефективне сушіння найрізноманітнішим матеріалів. Виконання же поздовжніх елементів з гуми на основі кремнійорганічного каучуку забезпечує експлуатацію барабана в широких діапазонах параметрів процесу, оскільки ці гуми характеризуються тепло-, морозо-, атмосферостійкістю, достатньою міцністю, еластичністю (їх відносне подовження досягає 300%) і температурою експлуатації - від мінус 90 до плюс 300 С). Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поперечний розріз барабана; на Фіг.2 - вид А на Фіг.1: на Фіг.3 вид збоку окремого поздовжнього елемента; на Фіг.4 - виносний елемент Б на Фіг.1, приклад розташування поздовжніх елементів під кутом до поздовжньої осі барабана; на Фіг.5 - вид А на Фіг.1, приклад розташування поздовжніх елементів під кутом до поздовжньої осі барабана. Барабан барабанної сушарки містить циліндричний корпус 1 з бандажами 2 і 3, вінцевою шестернею 4 і насадкою у вигляді рівномірно розмішених по колу поздовжніх елементів, кожний з яких виконано у вигляді еластичної смуги 5 з петлями 6 на кінцях, при цьому на корпусі 1 консольне змонтовано стрижні 7, на яких закріплено петлі 6 еластичних смуг 5 (Фіг.1-3). Поздовжні елементи при цьому виконано з гуми на основі кремнієорганічно 52697 4 го каучуку, який характеризується високими експлуатаційними характеристиками. Петлі 6 еластичних смуг 5 можуть бути закріплені як паралельно поздовжній осі корпуса 1 (див. Фіг.1, 2). так і під кутом до неї (Фіг.4, 5), який визначається кроком розміщення стрижнів 7 (це можливо внаслідок здатності еластичних смуг 5 змінювати свої розміри під навантаженням). Барабан працює в такий спосіб. Під час обертання барабана барабанної сушарки з одного торця корпуса 1 надходить вологий матеріал, який розподіляється між елементами насадки (еластичними смугами 5) і взаємодіє з сушильними агентом. При цьому матеріал зсипається з еластичних смуг 5, постійно при цьому перемішуючись і поступово просуваючись до протилежного торця корпуса 1. Завдяки еластичним властивостям еластичних смуг 5 вони безперервно вібрують, що сприяє руху частинок матеріалу безпосередньо на насадці, а отже і інтенсивності процесу сушіння. Еластичні смуги 5, які сприяють інтенсифікації перемішування й сушіння матеріалу, можна легко розташувати під певним нахилом до поздовжньої осі корпуса 1: для цього їх петлі 6 потрібно просто розмістити на інших стрижнях 7. Застосування пропонованої корисної моделі істотно розширює технологічні можливості сушарки в цілому. 5 Комп’ютерна верстка А. Крижанівський 52697 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
