Пристрій для охолоджування безперервнолитих заготівок з вторинних кольорових сплавів в потоці

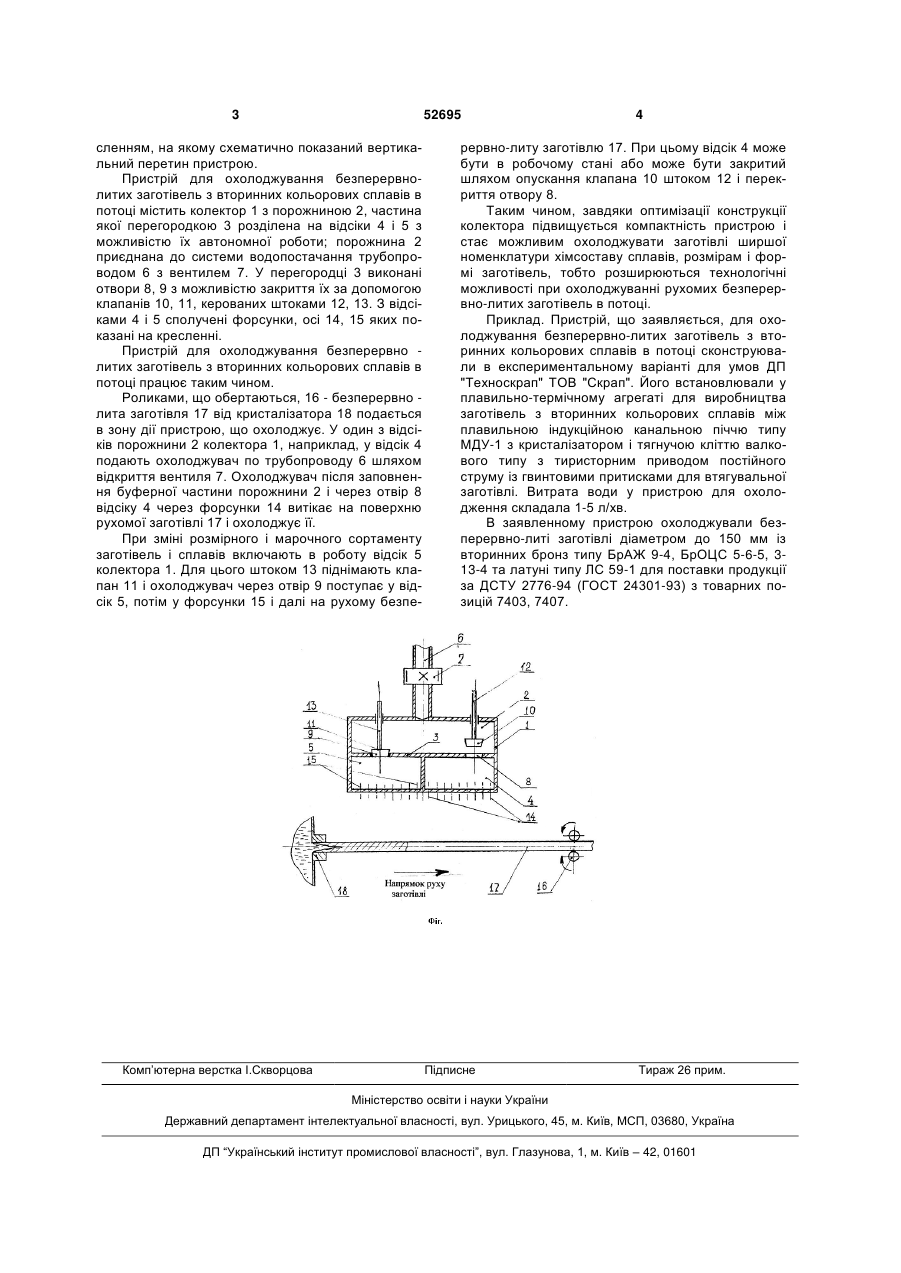

Пристрій для охолоджування безперервнолитих заготівок з вторинних кольорових сплавів в потоці, що містить колектор з порожниною, трубопроводи, що підводять до нього, і форсунки, з'єднані з порожниною колектора, який відрізняється тим, що частина порожнини колектора розділена на відсіки з можливістю їх автономної роботи. (19) (21) u201000753 (22) 26.01.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ШЕВЕЛЄВ ОЛЕКСАНДР ІВАНОВИЧ, АЛІМОВ ВАЛЕРІЙ ІВАНОВИЧ, КУЛІКОВ ВЯЧЕСЛАВ ГРИГОРОВИЧ, АПОНАЩЕНКО СТАНІСЛАВ СЕРГІЙОВИЧ (73) ШЕВЕЛЄВ ОЛЕКСАНДР ІВАНОВИЧ, АЛІМОВ ВАЛЕРІЙ ІВАНОВИЧ, КУЛІКОВ ВЯЧЕСЛАВ ГРИ 3 52695 сленням, на якому схематично показаний вертикальний перетин пристрою. Пристрій для охолоджування безперервнолитих заготівель з вторинних кольорових сплавів в потоці містить колектор 1 з порожниною 2, частина якої перегородкою 3 розділена на відсіки 4 і 5 з можливістю їх автономної роботи; порожнина 2 приєднана до системи водопостачання трубопроводом 6 з вентилем 7. У перегородці 3 виконані отвори 8, 9 з можливістю закриття їх за допомогою клапанів 10, 11, керованих штоками 12, 13. З відсіками 4 і 5 сполучені форсунки, осі 14, 15 яких показані на кресленні. Пристрій для охолоджування безперервно литих заготівель з вторинних кольорових сплавів в потоці працює таким чином. Роликами, що обертаються, 16 - безперервно лита заготівля 17 від кристалізатора 18 подається в зону дії пристрою, що охолоджує. У один з відсіків порожнини 2 колектора 1, наприклад, у відсік 4 подають охолоджувач по трубопроводу 6 шляхом відкриття вентиля 7. Охолоджувач після заповнення буферної частини порожнини 2 і через отвір 8 відсіку 4 через форсунки 14 витікає на поверхню рухомої заготівлі 17 і охолоджує її. При зміні розмірного і марочного сортаменту заготівель і сплавів включають в роботу відсік 5 колектора 1. Для цього штоком 13 піднімають клапан 11 і охолоджувач через отвір 9 поступає у відсік 5, потім у форсунки 15 і далі на рухому безпе Комп’ютерна верстка І.Скворцова 4 рервно-литу заготівлю 17. При цьому відсік 4 може бути в робочому стані або може бути закритий шляхом опускання клапана 10 штоком 12 і перекриття отвору 8. Таким чином, завдяки оптимізації конструкції колектора підвищується компактність пристрою і стає можливим охолоджувати заготівлі ширшої номенклатури хімсоставу сплавів, розмірам і формі заготівель, тобто розширюються технологічні можливості при охолоджуванні рухомих безперервно-литих заготівель в потоці. Приклад. Пристрій, що заявляється, для охолоджування безперервно-литих заготівель з вторинних кольорових сплавів в потоці сконструювали в експериментальному варіанті для умов ДП "Техноскрап" ТОВ "Скрап". Його встановлювали у плавильно-термічному агрегаті для виробництва заготівель з вторинних кольорових сплавів між плавильною індукційною канальною піччю типу МДУ-1 з кристалізатором і тягнучою кліттю валкового типу з тиристорним приводом постійного струму із гвинтовими притисками для втягувальної заготівлі. Витрата води у пристрою для охолодження складала 1-5 л/хв. В заявленному пристрою охолоджували безперервно-литі заготівлі діаметром до 150 мм із вторинних бронз типу БрАЖ 9-4, БрОЦС 5-6-5, 313-4 та латуні типу ЛС 59-1 для поставки продукції за ДСТУ 2776-94 (ГОСТ 24301-93) з товарних позицій 7403, 7407. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
