Спосіб захисту поверхонь нагріву котельної установки від корозії під час простоювання

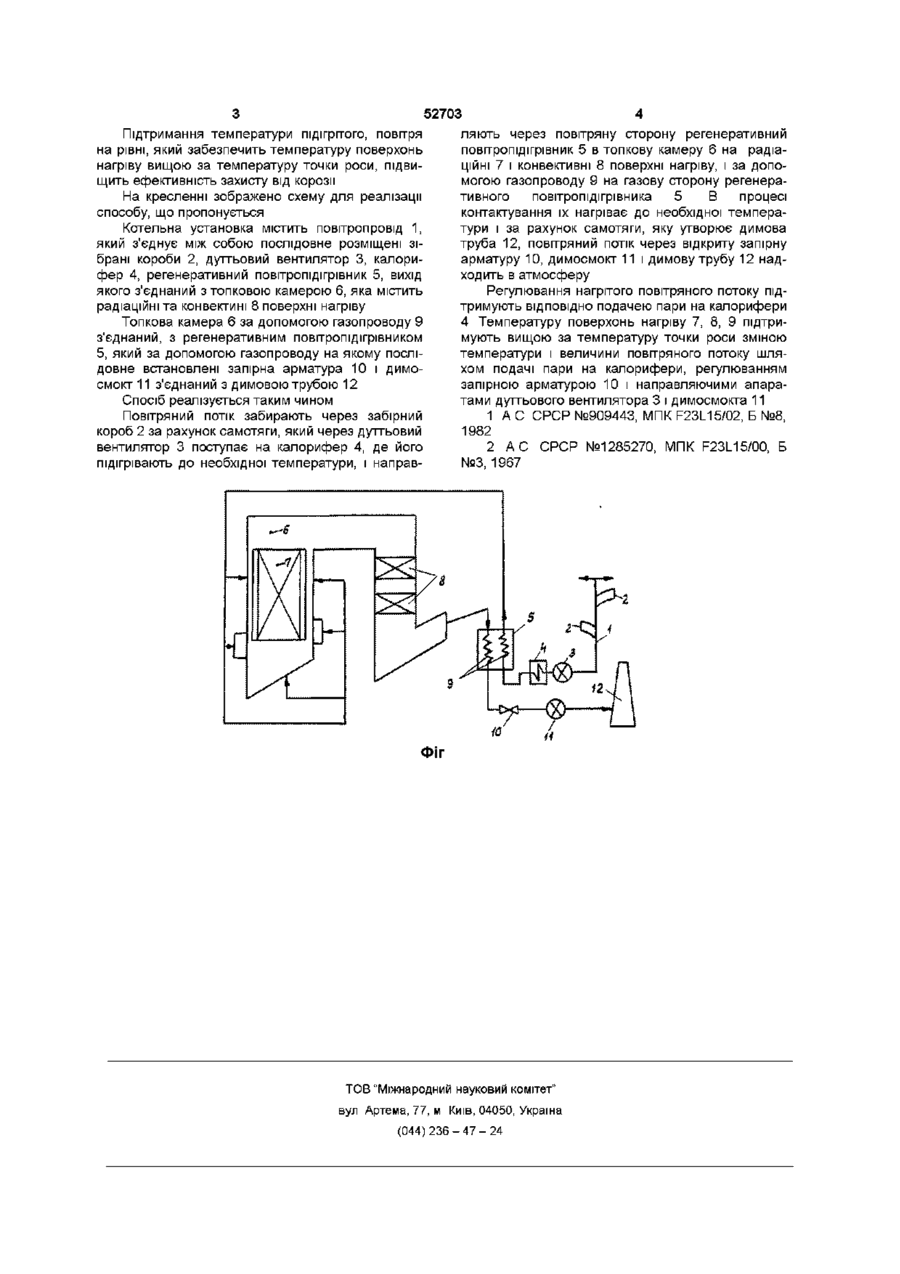

Спосіб захисту поверхонь нагріву котельної установки від корозії під час простоювання, який включає забір повітряного потоку, нагрівання його та подачу на поверхні нагріву котельної установки, який відрізняється тим, що повітря підігрівають стороннім джерелом тепла, а подачу його на поверхні нагріву здійснюють за рахунок самотяги, створеної за допомогою димової труби, причому температуру нагрітого повітря підтримують такою, щоб температура поверхонь нагріву була вища від температури точки роси здійснювати захист поверхонь котельної установки від корозії підчас простоювання її у резерві Крім того, спосіб має низькі експлуатаційні можливості, обумовлені необхідністю використання одночасно, як сірчистого так і безсірчистого палива, або тільки безсірчистого палива* В основу винаходу поставлено завдання, удосконалити спосіб захисту поверхонь нагріву котельної установки від корозії під час простоювання шляхом використання стороннього джерела тепла та зміни температурного режиму, що призвело б до підвищення надійності та ефективності захисту від корозії під час простоювання всіх поверхонь нагріву установки та и газоходів Представлене завдання вирішується тим, ще в способі захисту поверхонь нагріву котельної установки від корозії під чає простоювання, який включає забір повітряного потоку, нагрівання його та подачу на поверхні нагріву котельної установки Згідне з винаходом повітря підігрівають стороннім джерелом енергії, а подачу його на поверхні нагріву здійснюють за рахунок самотяги, створеної за допомогою димової труби, причому температуру підігрітого повітря підтримують такою, щоб температура поверхонь нагріву котельний установки була вищою за температуру точки роси Підігрівання повітряного потоку стороннім джерелом енергії та подача його за рахунок самотяги на поверхні котельної установки забезпечить захист поверхонь нагріву котельної установки і газоходів під час простоювання О со о ю 52703 Підтримання температури підігрітого, повітря на рівні, який забезпечить температуру поверхонь нагріву вищою за температуру точки роси, підвищить ефективність захисту від корозії На кресленні зображено схему для реалізації способу, що пропонується Котельна установка містить повітропровід 1, який з'єднує між собою послідовне розміщені зібрані короби 2, дуттьовий вентилятор 3, калорифер 4, регенеративний повітропідігрівник 5, вихід якого з'єднаний з топковою камерою 6, яка містить радіаційні та конвектині 8 поверхні нагріву Топкова камера 6 за допомогою газопроводу 9 з'єднаний, з регенеративним повітропідігрівником 5, який за допомогою газопроводу на якому послідовне встановлені запірна арматура 10 і димосмокт 11 з'єднаний з димовою трубою 12 Спосіб реалізується таким чином Повітряний потік забирають через забірний короб 2 за рахунок самотяги, який через дуттьовий вентилятор 3 поступає на калорифер 4, де його підігрівають до необхідної температури, і направ ляють через повітряну сторону регенеративний повітропідігрівник 5 в топкову камеру 6 на радіаційні 7 і конвективні 8 поверхні нагріву, і за допомогою газопроводу 9 на газову сторону регенеративного повітропідігрівника 5 В процесі контактування їх нагріває до необхідної температури і за рахунок самотяги, яку утворює димова труба 12, повітряний потік через відкриту запірну арматуру 10, димосмокт 11 і димову трубу 12 надходить в атмосферу Регулювання нагрітого повітряного потоку підтримують ВІДПОВІДНО подачею пари на калорифери 4 Температуру поверхонь нагріву 7, 8, 9 підтримують вищою за температуру точки роси зміною температури і величини повітряного потоку шляхом подачі пари на калорифери, регулюванням запірною арматурою 10 і направляючими апаратами дуттьового вентилятора 3 і димосмокта 11 1 А С СРСР №909443, МПК F23L15/02, Б №8, 1982 2 А С СРСР №1285270, МПК F23L15/00, Б №3, 1967 ФІГ ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
