Біогазова установка

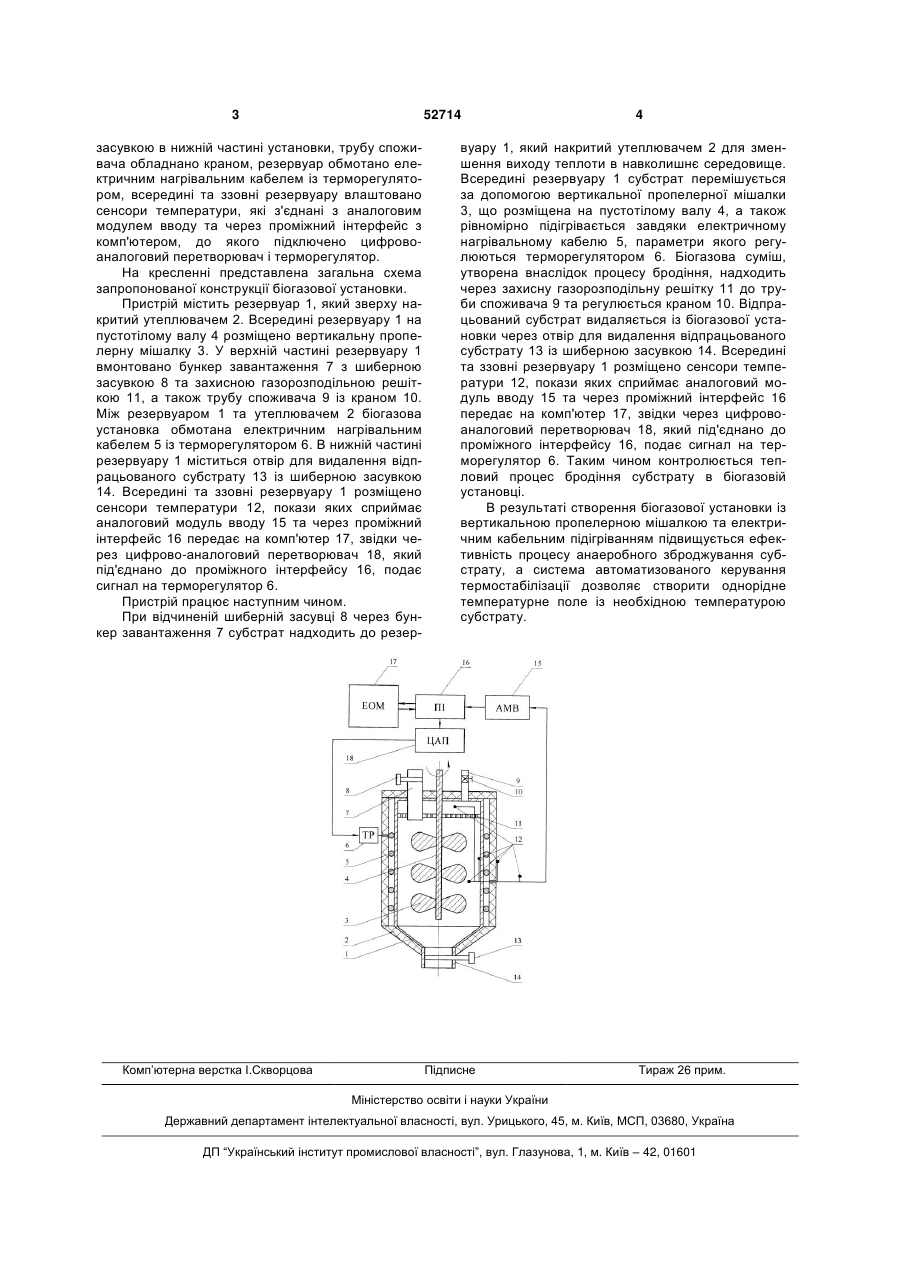

Біогазова установка, яка містить резервуар, що накритий утеплювачем, трубу споживача, вертикальну пропелерну мішалку на пустотілому валу, над якою розміщений бункер завантаження з шиберною засувкою, та захисну газорозподільну 3 52714 засувкою в нижній частині установки, трубу споживача обладнано краном, резервуар обмотано електричним нагрівальним кабелем із терморегулятором, всередині та ззовні резервуару влаштовано сенсори температури, які з'єднані з аналоговим модулем вводу та через проміжний інтерфейс з комп'ютером, до якого підключено цифровоаналоговий перетворювач і терморегулятор. На кресленні представлена загальна схема запропонованої конструкції біогазової установки. Пристрій містить резервуар 1, який зверху накритий утеплювачем 2. Всередині резервуару 1 на пустотілому валу 4 розміщено вертикальну пропелерну мішалку 3. У верхній частині резервуару 1 вмонтовано бункер завантаження 7 з шиберною засувкою 8 та захисною газорозподільною решіткою 11, а також трубу споживача 9 із краном 10. Між резервуаром 1 та утеплювачем 2 біогазова установка обмотана електричним нагрівальним кабелем 5 із терморегулятором 6. В нижній частині резервуару 1 міститься отвір для видалення відпрацьованого субстрату 13 із шиберною засувкою 14. Всередині та ззовні резервуару 1 розміщено сенсори температури 12, покази яких сприймає аналоговий модуль вводу 15 та через проміжний інтерфейс 16 передає на комп'ютер 17, звідки через цифрово-аналоговий перетворювач 18, який під'єднано до проміжного інтерфейсу 16, подає сигнал на терморегулятор 6. Пристрій працює наступним чином. При відчиненій шиберній засувці 8 через бункер завантаження 7 субстрат надходить до резер Комп’ютерна верстка І.Скворцова 4 вуару 1, який накритий утеплювачем 2 для зменшення виходу теплоти в навколишнє середовище. Всередині резервуару 1 субстрат перемішується за допомогою вертикальної пропелерної мішалки 3, що розміщена на пустотілому валу 4, а також рівномірно підігрівається завдяки електричному нагрівальному кабелю 5, параметри якого регулюються терморегулятором 6. Біогазова суміш, утворена внаслідок процесу бродіння, надходить через захисну газорозподільну решітку 11 до труби споживача 9 та регулюється краном 10. Відпрацьований субстрат видаляється із біогазової установки через отвір для видалення відпрацьованого субстрату 13 із шиберною засувкою 14. Всередині та ззовні резервуару 1 розміщено сенсори температури 12, покази яких сприймає аналоговий модуль вводу 15 та через проміжний інтерфейс 16 передає на комп'ютер 17, звідки через цифровоаналоговий перетворювач 18, який під'єднано до проміжного інтерфейсу 16, подає сигнал на терморегулятор 6. Таким чином контролюється тепловий процес бродіння субстрату в біогазовій установці. В результаті створення біогазової установки із вертикальною пропелерною мішалкою та електричним кабельним підігріванням підвищується ефективність процесу анаеробного зброджування субстрату, а система автоматизованого керування термостабілізації дозволяє створити однорідне температурне поле із необхідною температурою субстрату. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
