Біогазова установка

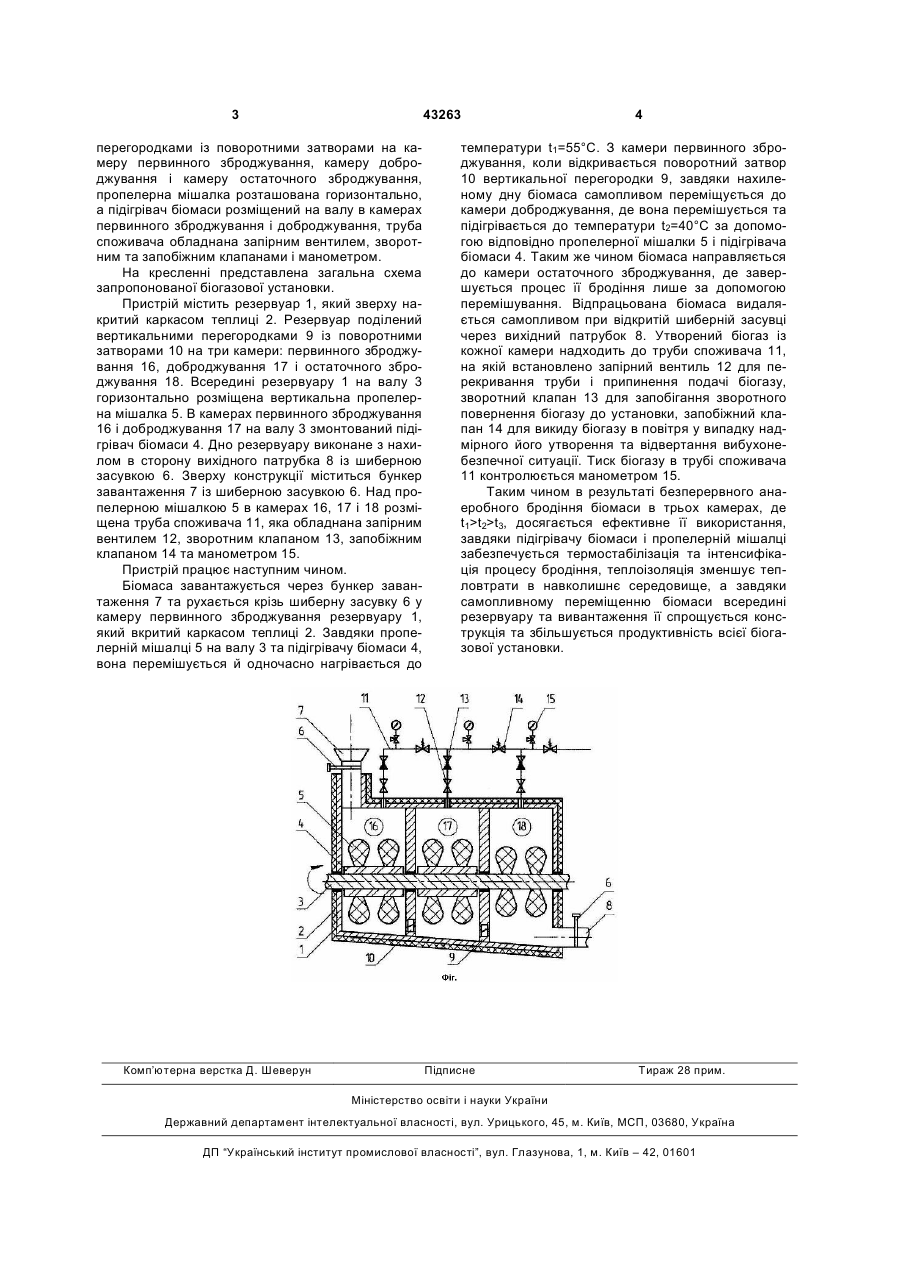

Біогазова установка, яка містить резервуар, що накритий каркасом теплиці, підігрівач біомаси, трубу споживача, пропелерну мішалку, розміщену на валу, бункер завантаження біомаси з шибер 3 43263 перегородками із поворотними затворами на камеру первинного зброджування, камеру доброджування і камеру остаточного зброджування, пропелерна мішалка розташована горизонтально, а підігрівач біомаси розміщений на валу в камерах первинного зброджування і доброджування, труба споживача обладнана запірним вентилем, зворотним та запобіжним клапанами і манометром. На кресленні представлена загальна схема запропонованої біогазової установки. Пристрій містить резервуар 1, який зверху накритий каркасом теплиці 2. Резервуар поділений вертикальними перегородками 9 із поворотними затворами 10 на три камери: первинного зброджування 16, доброджування 17 і остаточного зброджування 18. Всередині резервуару 1 на валу 3 горизонтально розміщена вертикальна пропелерна мішалка 5. В камерах первинного зброджування 16 і доброджування 17 на валу 3 змонтований підігрівач біомаси 4. Дно резервуару виконане з нахилом в сторону вихідного патрубка 8 із шиберною засувкою 6. Зверху конструкції міститься бункер завантаження 7 із шиберною засувкою 6. Над пропелерною мішалкою 5 в камерах 16, 17 і 18 розміщена труба споживача 11, яка обладнана запірним вентилем 12, зворотним клапаном 13, запобіжним клапаном 14 та манометром 15. Пристрій працює наступним чином. Біомаса завантажується через бункер завантаження 7 та рухається крізь шиберну засувку 6 у камеру первинного зброджування резервуару 1, який вкритий каркасом теплиці 2. Завдяки пропелерній мішалці 5 на валу 3 та підігрівачу біомаси 4, вона перемішується й одночасно нагрівається до Комп’ютерна верстка Д. Шеверун 4 температури t1=55°C. З камери первинного зброджування, коли відкривається поворотний затвор 10 вертикальної перегородки 9, завдяки нахиленому дну біомаса самопливом переміщується до камери доброджування, де вона перемішується та підігрівається до температури t2=40°C за допомогою відповідно пропелерної мішалки 5 і підігрівача біомаси 4. Таким же чином біомаса направляється до камери остаточного зброджування, де завершується процес її бродіння лише за допомогою перемішування. Відпрацьована біомаса видаляється самопливом при відкритій шиберній засувці через вихідний патрубок 8. Утворений біогаз із кожної камери надходить до труби споживача 11, на якій встановлено запірний вентиль 12 для перекривання труби і припинення подачі біогазу, зворотний клапан 13 для запобігання зворотного повернення біогазу до установки, запобіжний клапан 14 для викиду біогазу в повітря у випадку надмірного його утворення та відвертання вибухонебезпечної ситуації. Тиск біогазу в трубі споживача 11 контролюється манометром 15. Таким чином в результаті безперервного анаеробного бродіння біомаси в трьох камерах, де t1>t2>t3, досягається ефективне її використання, завдяки підігрівачу біомаси і пропелерній мішалці забезпечується термостабілізація та інтенсифікація процесу бродіння, теплоізоляція зменшує тепловтрати в навколишнє середовище, а завдяки самопливному переміщенню біомаси всередині резервуару та вивантаження її спрощується конструкція та збільшується продуктивність всієї біогазової установки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
