Грунтообробне знаряддя м.і.бездольного для обробітку грунту в міжряддях та рядах пропашних культур

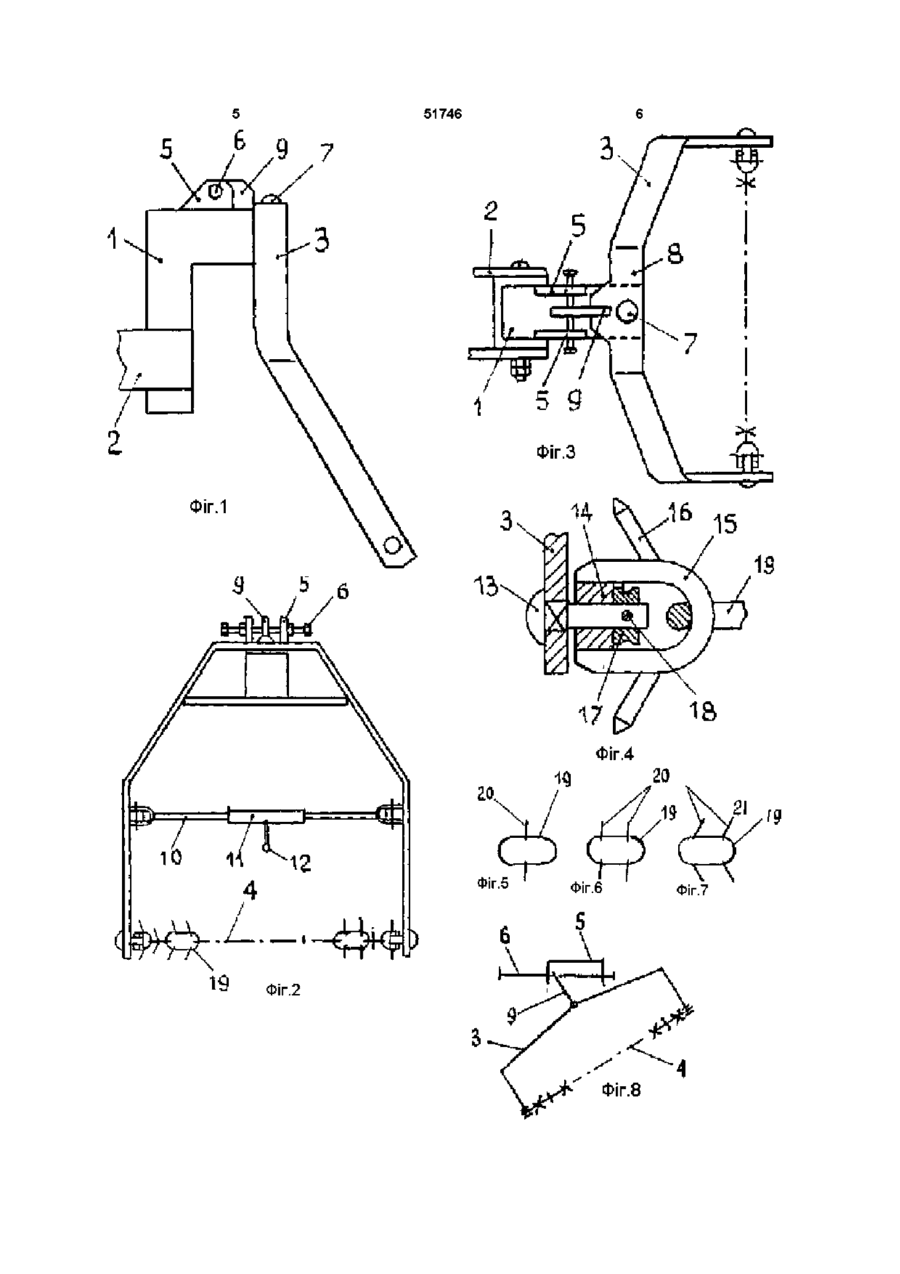

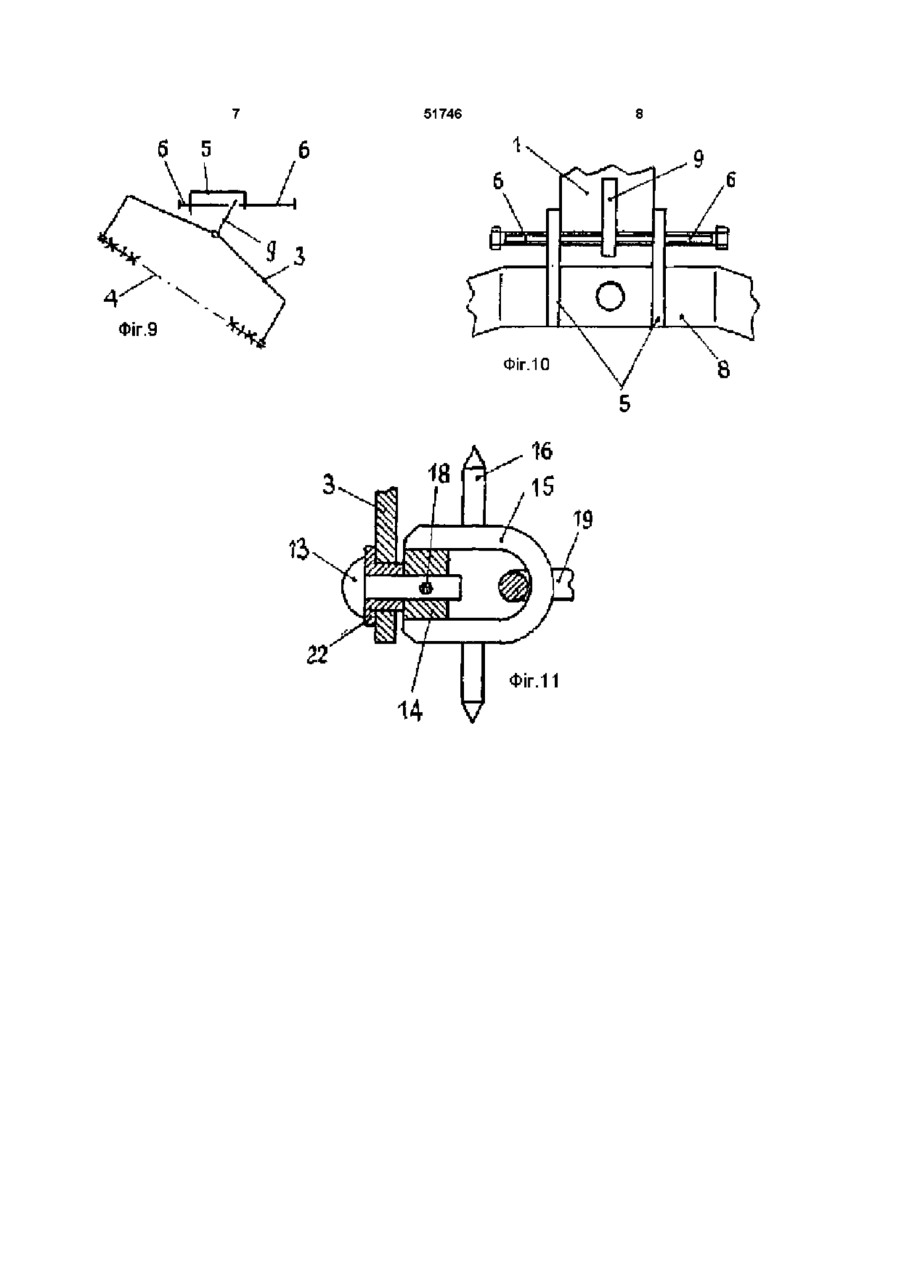

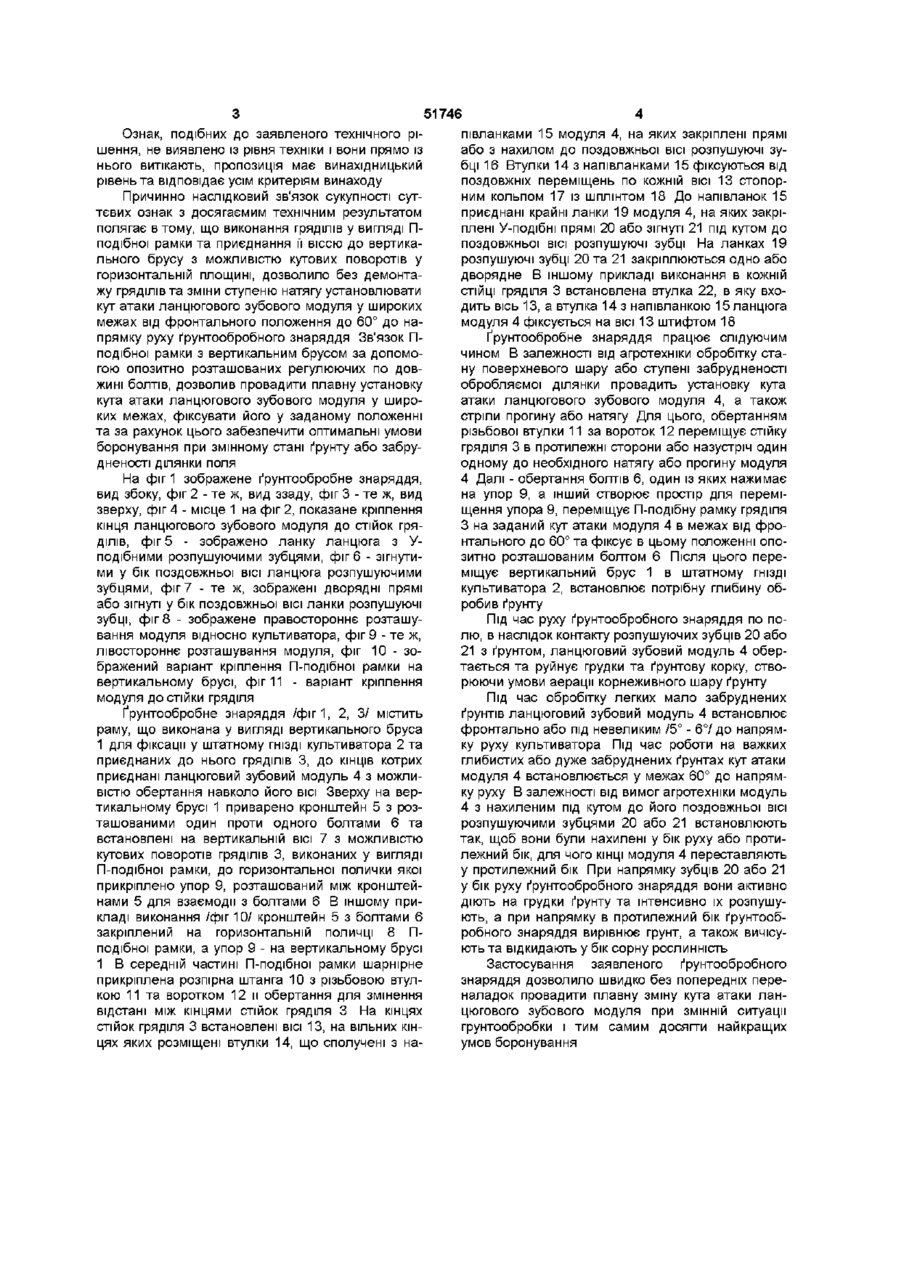

Ґрунтообробне знаряддя для обробітку грунту у міжряддях та рядах пропашних культур, яке містить раму, що виконана у вигляді вертикального бруса для кріплення та фіксації на культиваторі прикріплений з можливістю обертання навколо поздовжньої осі ланцюговий модуль, а в середній частині гряділів встановлена штанга для змінення відстані між кінцями, яке відрізняється тим, що гряділі виконані у вигляді рамки, яка прикріплена до вертикального бруса з можливістю кутових поворотів у горизонтальній площині та з'єднана з ним опозитно розташованими регульованими по довжині болтами для плавної установки та фіксації кута атаки ланцюгового зубового модуля Винахід відноситься до сільськогосподарського машинобудування та направлений на удосконалення конструкції ланцюгової зубової борони, призначеної для поверхневого обробітку ґрунту Відоме ґрунтообробне знаряддя для обробітку ґрунту в міжряддях пропашних культур, яке містить раму, виконану у вигляді вертикального брусу для кріплення та фіксації на культиваторі та прикріплених до нього гряділів, до КІНЦІВ яких приєднано зубовий модуль з можливістю обертання навколо його ВІСІ, а в середній частині встановлено розпірну штангу для змінення відстані між кінцями гряділів /Патент України №18968 А, кл А01В19/02, 1994р/ Кожний гряділь прикріплений до вертикального брусу з можливістю поздовжніх перестановок для фронтального або під кутом до напрямку руху культиватора установки /кута атаки ланцюгового зубового модуля/ По сукупності суттєвих ознак та досягнутому технічному результату цей аналог вибрано як найближчий, однак, недоліком його є складність установки кута атаки ланцюгового зубового модуля Перестановка гряділів складна та трудомістка Оскільки перш необхідне вивести модуль із натягнутого стану та демонтувати гряділі, а після установки кута атаки знову провести натяг модуля Тому в процесі боронування ділянки поля з різним станом ґрунту або забрудненістю, необхідні зміни кутів атаки модуля зазвичай не проводять, що негативно впливає на якість боронування Крім того, у відомому ґрунтообробному знарядді кут атаки модуля встановлюється однозначно, рівним 30°, тоді як згідно умов агротехніки його необхідно плавно змінювати в межах від 5° до 60° В основу винаходу поставлено задачу створення ґрунтообробного знаряддя, в якому швидко та просто забезпечується плавне змінення в широких межах кута атаки ланцюгового зубового модуля без порушення його натягу або заданої стріли угину та демонтажу гряділів Технічним результатом винаходу є підвищення якості поверхневого обробітку ґрунту за рахунок спрощення зміни умов боронування в зв'язку із змінним станом ґрунту та забрудненістю ДІЛЬНИЦІ Поставлена задача досягається за допомогою того, що в ґрунтообробному знарядді для обробітку ґрунту у міжряддях та рядках пропашних культур, яке містить раму, що виконана у вигляді вертикального бруса для кріплення, та фіксації на культиваторі та прикріплених до нього гряділів, до КІНЦІВОК яких приєднаний з можливістю обертання вздовж поздовжньої ВІСІ ланцюговий зубовий модуль, а в середній частині гряділів встановлена розпірна штанга для змінення відстані між кінцями гряділів, останні виконані у вигляді П-подібної рамки, що прикріплена до вертикального брусу з можливістю кутових обертів у горизонтальній площині та з'єднана з ним опозитно розташованими регулюючими по довжині болтами для плавної установки та фіксації кута атаки ланцюгового зубового модуля О (О ю 51746 півланками 15 модуля 4, на яких закріплені прямі або з нахилом до поздовжньої ВІСІ розпушуючі зубці 16 Втулки 14 з напівланками 15 фіксуються від поздовжніх переміщень по кожній ВІСІ 13 стопорним кольпом 17 із шплінтом 18 До напівланок 15 приєднані крайні ланки 19 модуля 4, на яких закріплені У-подібні прямі 20 або зігнуті 21 під кутом до поздовжньої ВІСІ розпушуючі зубці На ланках 19 розпушуючі зубці 20 та 21 закріплюються одно або дворядне В іншому прикладі виконання в кожній СТІЙЦІ гряділя 3 встановлена втулка 22, в яку входить вісь 13, а втулка 14 з напівланкою 15 ланцюга модуля 4 фіксується на ВІСІ 13 штифтом 18 Ґрунтообробне знаряддя працює слідуючим чином В залежності від агротехніки обробітку стану поверхневого шару або ступені забрудненості обробляємої ділянки провадить установку кута атаки ланцюгового зубового модуля 4, а також стріли прогину або натягу Для цього, обертанням різьбової втулки 11 за вороток 12 переміщує стійку гряділя 3 в протилежні сторони або назустріч один одному до необхідного натягу або прогину модуля 4 Далі - обертання болтів 6, один із яких нажимає На фіг 1 зображене ґрунтообробне знаряддя, на упор 9, а інший створює простір для перемівид збоку, фіг 2 - те ж, вид ззаду, фіг 3 - те ж, вид щення упора 9, переміщує П-подібну рамку гряділя зверху, фіг 4 - місце 1 на фіг 2, показане кріплення кінця ланцюгового зубового модуля до стійок гря3 на заданий кут атаки модуля 4 в межах від фроділів, фіг 5 - зображено ланку ланцюга з Унтального до 60° та фіксує в цьому положенні опоподібними розпушуючими зубцями, фіг 6 - зігнутизитно розташованим болтом 6 Після цього переми у бік поздовжньої ВІСІ ланцюга розпушуючими міщує вертикальний брус 1 в штатному ГНІЗДІ зубцями, фіг 7 - те ж, зображені дворядні прямі культиватора 2, встановлює потрібну глибину обабо зігнуті у бік поздовжньої ВІСІ ланки розпушуючі робив ґрунту зубці, фіг 8 - зображене правостороннє розташуПід час руху ґрунтообробного знаряддя по повання модуля відносно культиватора, фіг 9 - те ж, лю, в наслідок контакту розпушуючих зубців 20 або лівостороннє розташування модуля, фіг 10 - зо21 з ґрунтом, ланцюговий зубовий модуль 4 обербражений варіант кріплення П-подібної рамки на тається та руйнує грудки та ґрунтову корку, ствовертикальному брусі, фіг 11 - варіант кріплення рюючи умови аерації корнеживного шару ґрунту модуля до стійки гряділя Під час обробітку легких мало забруднених ґрунтів ланцюговий зубовий модуль 4 встановлює Ґрунтообробне знаряддя /фиг 1, 2, 3/ містить фронтально або під невеликим /5° - 67 до напрямраму, що виконана у вигляді вертикального бруса ку руху культиватора Під час роботи на важких 1 для фіксації у штатному ГНІЗДІ культиватора 2 та глибистих або дуже забруднених ґрунтах кут атаки приєднаних до нього гряділів 3, до КІНЦІВ котрих модуля 4 встановлюється у межах 60° до напрямприєднані ланцюговий зубовий модуль 4 з можлику руху В залежності від вимог агротехніки модуль вістю обертання навколо його ВІСІ Зверху на вертикальному брусі 1 приварено кронштейн 5 з роз4 з нахиленим під кутом до його поздовжньої ВІСІ ташованими один проти одного болтами 6 та розпушуючими зубцями 20 або 21 встановлюють встановлені на вертикальній ВІСІ 7 з можливістю так, щоб вони були нахилені у бік руху або протикутових поворотів гряділів 3, виконаних у вигляді лежний бік, для чого КІНЦІ модуля 4 переставляють П-подібної рамки, до горизонтальної полички якої у протилежний бік При напрямку зубців 20 або 21 прикріплено упор 9, розташований між кронштейу бік руху ґрунтообробного знаряддя вони активно нами 5 для взаємодії з болтами 6 В іншому придіють на грудки ґрунту та інтенсивно їх розпушукладі виконання /фіг 10/ кронштейн 5 з болтами 6 ють, а при напрямку в протилежний бік ґрунтообзакріплений на горизонтальній поличці 8 Пробного знаряддя вирівнює грунт, а також вичісуподібної рамки, а упор 9 - на вертикальному брусі ють та відкидають у бік сорну рослинність 1 В середній частині П-подібної рамки шарнірне Застосування заявленого ґрунтообробного прикріплена розпірна штанга 10 з різьбовою втулзнаряддя дозволило швидко без попередніх перекою 11 та воротком 12 и обертання для змінення наладок провадити плавну зміну кута атаки ланвідстані між кінцями стійок гряділя 3 На кінцях цюгового зубового модуля при ЗМІННІЙ ситуації стійок гряділя 3 встановлені ВІСІ 13, на вільних кінгрунтообробки і тим самим досягти найкращих цях яких розміщені втулки 14, що сполучені з наумов боронування Ознак, подібних до заявленого технічного рішення, не виявлено із рівня техніки і вони прямо із нього витікають, пропозиція має винахідницький рівень та відповідає усім критеріям винаходу Причинно наслідковий зв'язок сукупності суттєвих ознак з досягаємим технічним результатом полягає втому, що виконання гряділів у вигляді Пподібної рамки та приєднання її віссю до вертикального брусу з можливістю кутових поворотів у горизонтальній площині, дозволило без демонтажу гряділів та зміни ступеню натягу установлювати кут атаки ланцюгового зубового модуля у широких межах від фронтального положення до 60° до напрямку руху ґрунтообробного знаряддя Зв'язок Пподібної рамки з вертикальним брусом за допомогою опозитно розташованих регулюючих по довжині болтів, дозволив провадити плавну установку кута атаки ланцюгового зубового модуля у широких межах, фіксувати його у заданому положенні та за рахунок цього забезпечити оптимальні умови боронування при змінному стані ґрунту або забрудненості ділянки поля 51746 9 10 Фіг.2 7 51746 б 5 Фіг.10 22 ФІГ.11 8
