Селекційна машина для збирання льону
Номер патенту: 52850
Опубліковано: 10.09.2010
Формула / Реферат
Селекційна машина для збирання льону, яка включає теребильний апарат для утримання стебел льону при очісуванні та очісувальний пристрій, що включає жорсткі паралельні пластини з щілиною поміж ними для проходу стебел льону, що очісуються, яка відрізняється тим, що основні, нижче розміщені жорсткі паралельні пластини, набрані у гребінки з роздільниками поміж ними, а паралельно ряду основних гребінок, вище нього, розміщено ряд додаткових гребінок з можливістю регулювання по висоті, причому довжина додаткових гребінок більша довжини основних, а в кінці над основними гребінками (як і над додатковими) встановлені пневмопроводи для окремого забору та накопичення коробочок з насінням льону.
Текст

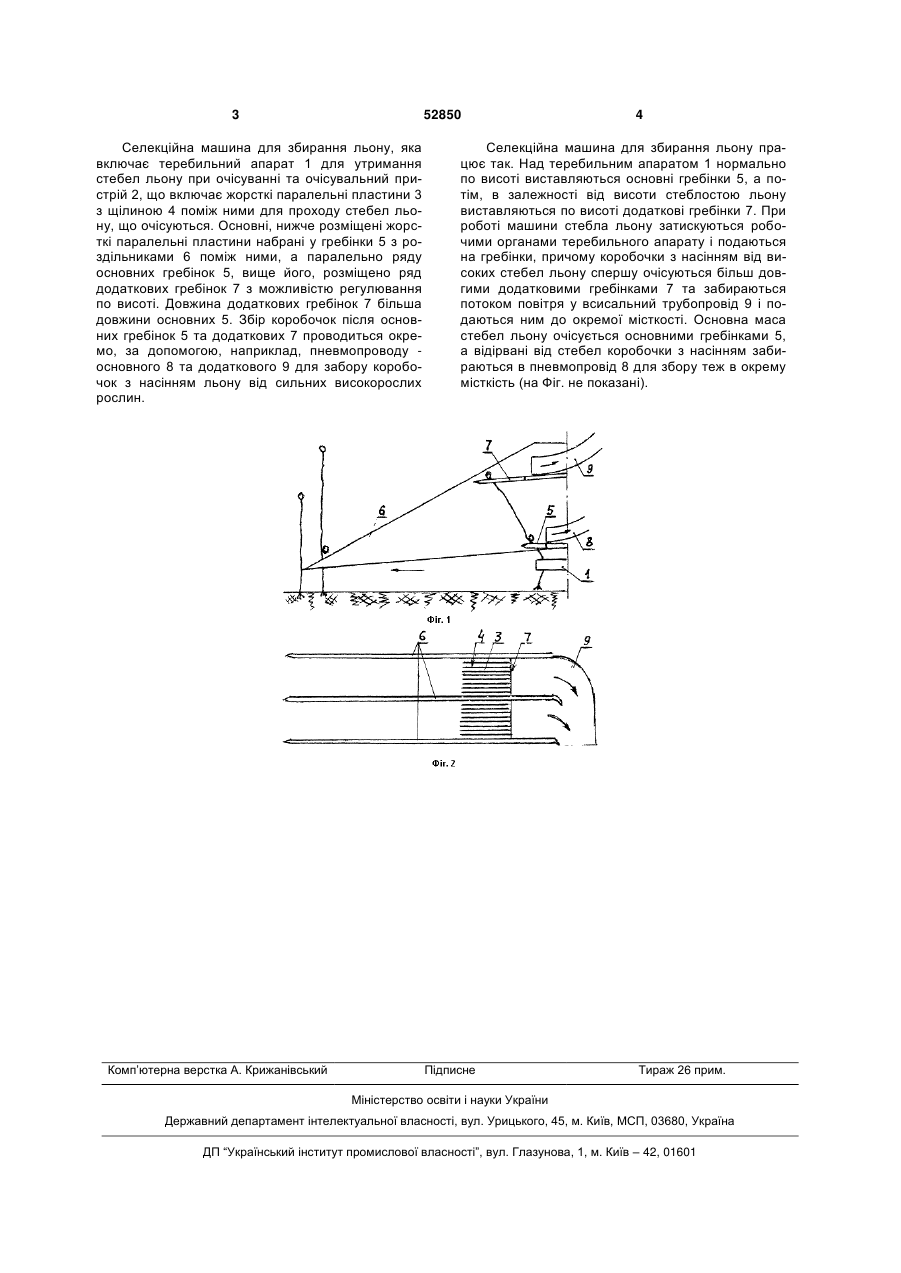

Селекційна машина для збирання льону, яка включає теребильний апарат для утримання стебел льону при очісуванні та очісувальний пристрій, що включає жорсткі паралельні пластини з щіли 3 52850 Селекційна машина для збирання льону, яка включає теребильний апарат 1 для утримання стебел льону при очісуванні та очісувальний пристрій 2, що включає жорсткі паралельні пластини 3 з щілиною 4 поміж ними для проходу стебел льону, що очісуються. Основні, нижче розміщені жорсткі паралельні пластини набрані у гребінки 5 з роздільниками 6 поміж ними, а паралельно ряду основних гребінок 5, вище його, розміщено ряд додаткових гребінок 7 з можливістю регулювання по висоті. Довжина додаткових гребінок 7 більша довжини основних 5. Збір коробочок після основних гребінок 5 та додаткових 7 проводиться окремо, за допомогою, наприклад, пневмопроводу основного 8 та додаткового 9 для забору коробочок з насінням льону від сильних високорослих рослин. Комп’ютерна верстка А. Крижанівський 4 Селекційна машина для збирання льону працює так. Над теребильним апаратом 1 нормально по висоті виставляються основні гребінки 5, а потім, в залежності від висоти стеблостою льону виставляються по висоті додаткові гребінки 7. При роботі машини стебла льону затискуються робочими органами теребильного апарату і подаються на гребінки, причому коробочки з насінням від високих стебел льону спершу очісуються більш довгими додатковими гребінками 7 та забираються потоком повітря у всисальний трубопровід 9 і подаються ним до окремої місткості. Основна маса стебел льону очісується основними гребінками 5, а відірвані від стебел коробочки з насінням забираються в пневмопровід 8 для збору теж в окрему місткість (на Фіг. не показані). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBreeding machine for harvesting flax
Автори англійськоюDeshko Vitalii Ivanovych, Kuzmenko Liubov Ivanivna
Назва патенту російськоюСелекционная машина для уборки льна
Автори російськоюДешко Виталий Иванович, Кузьменко Любовь Ивановна
МПК / Мітки
МПК: A01D 45/06
Мітки: збирання, машина, льону, селекційна
Код посилання
