Машина для збирання льону

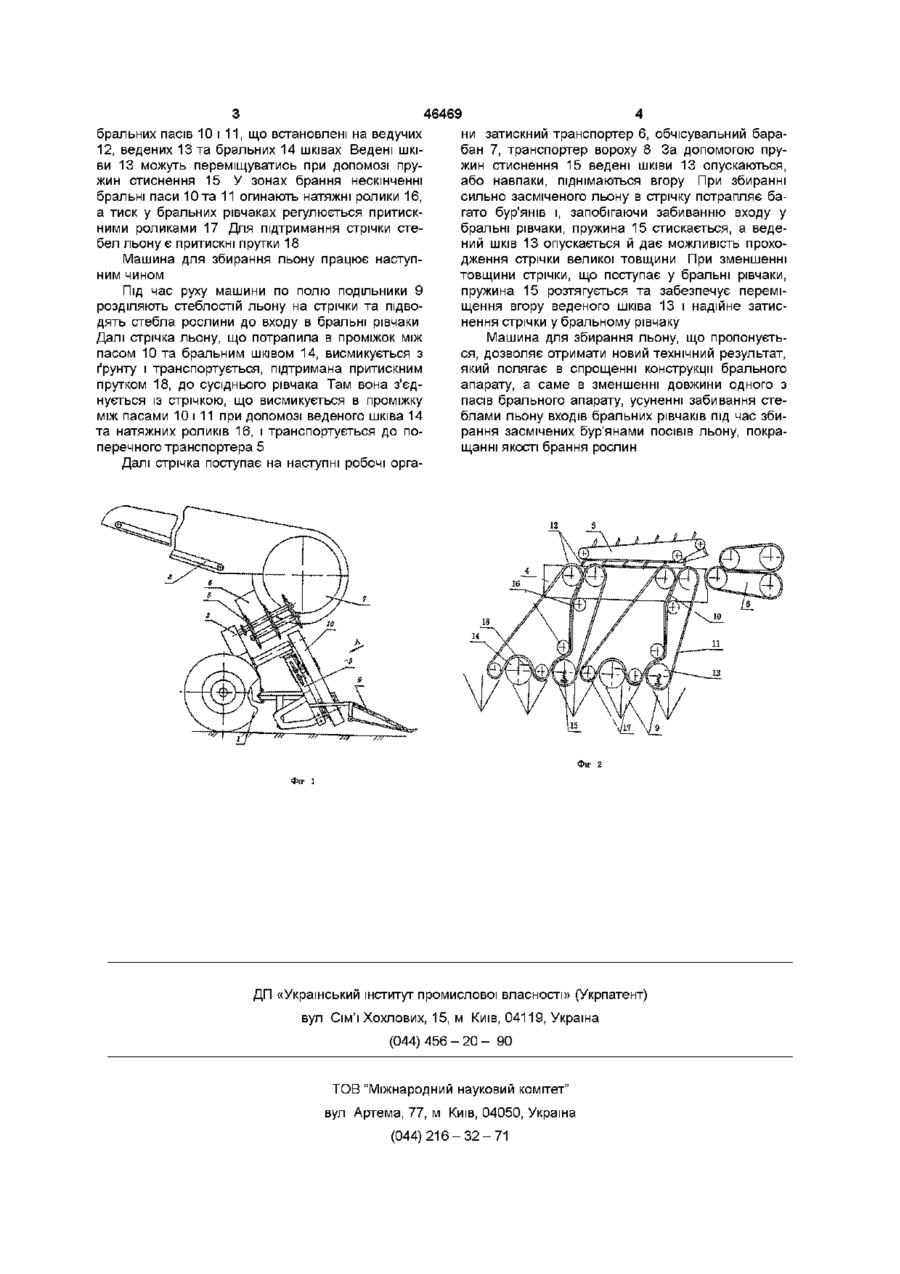

Машина для збирання льону, що містить збірну раму і встановлені послідовно на ній браль ний апарат, поперечний і затискний транспортери, а також розміщені навпроти затискного транспортера обчісувальний барабан і транспортер вороху, яка відрізняється тим, що бральний апарат виконаний з двох однакових секцій, в яких розміщені ведучі, ведені та бральні шківи з натягнутими на них нескінченними бральними пасами, натяжні та притискні ролики, а ведені шківи виконані регульованими по висоті завдяки підпружиненню Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний у льонозбиральній техніці для брання льону Відома машина для збирання льону ЛК-4А, що має подільники, бральний апарат, поперечний та затискний транспортери, обчісувальний барабан і транспортер вороху Бральний апарат є чотирьохсекційним, кожна із секцій має ведучі і ведені шківи, притискні та натяжні ролики, пару нескінченних бральних пасів [див Льноуборочные машины/Г А Хайлис, Н Н Быков, В Н Бухаркин и др М Машиностроение, 1985 С 20, 37-38] Недоліками цієї машини є велика металомісткість, конструкторська складність брального апарату та невеликий ресурс роботи машини внаслідок великої КІЛЬКОСТІ пасів та їхнього швидкого зношування Відома також машина для збирання льону, що містить збірну раму і встановлені послідовно на ній бральний апарат, поперечний і затискний транспортери, а також розміщені навпроти затискного транспортера обчісувальний барабан і транспортер вороху Бральний апарат має ведучі і ведений шківи, бральні шківи, притискні та натяжні ролики, два нескінченні бральні паси [див Патент України № 22515А, кл 01 D 45/06, 1998 р ] Суттєвим недоліком цієї машини є велика довжина одного з пасів брального апарату, що значно ускладнює його конструкцію та призводить до швидкого витягування пасу, погіршення якості брання, забивання стеблами льону входів бральних рівчаків під час збирання засмічених бур'яна ДОМІЙ машині для збирання льону шляхом зміни конструкції отримати новий технічний результат, що виражається в спрощенні конструкції брального апарату, а саме в зменшенні довжини одного з пасів брального апарату, усуненні забивання стеблами льону входів бральних рівчаків під час збирання засмічених бур'янами ПОСІВІВ льону, покращенні якості брання рослин Поставлене завдання вирішується наступним чином У ВІДОМІЙ машині для збирання льону, що містить збірну раму і послідовно встановлені на ній бральний апарат, поперечний і затискний транспортери, а також розміщені навпроти затискного транспортера обчісувальний барабан і транспортер вороху, згідно із запропонованим винаходом, бральний апарат виконаний з двох однакових секцій, в яких розміщені ведучі, ведені та бральні шківи з натягнутими на них нескінченними бральними пасами, натяжні та притискні ролики, а ведені шківи виконані регульованими по висоті завдяки підпружиненню На кресленні, що додається, зображена машина для збирання льону На фіг 1 - машина для збирання льону у загальному вигляді, на фіг 2 бральний апарат Машина для збирання льону містить колесо 1, збірну раму 2 і розміщені послідовно на ній бральний апарат 3, картер 4, поперечний транспортер 5, затискний транспортер 6, а також розміщені навпроти затискного транспортера обчісувальний барабан 7 і транспортер вороху 8 Бральний апарат містить подільники 9, дві пари нескінченних ми ПОСІВІВ льону В основу винаходу поставлене завдання у ВІ (О (О бральних пасів 10 і 11, що встановлені на ведучих 12, ведених 13 та бральних 14 шківах Ведені шківи 13 можуть переміщуватись при допомозі пружин стиснення 15 У зонах брання нескінченні бральні паси Ю т а 11 огинають натяжні ролики 16, а тиск у бральних рівчаках регулюється притискними роликами 17 Для підтримання стрічки стебел льону є притискні прутки 18 Машина для збирання льону працює наступним чином Під час руху машини по полю подільники 9 розділяють стеблостій льону на стрічки та підводять стебла рослини до входу в бральні рівчаки Далі стрічка льону, що потрапила в проміжок між пасом 10 та бральним шківом 14, висмикується з ґрунту і транспортується, підтримана притискним прутком 18, до сусіднього рівчака Там вона з'єднується із стрічкою, що висмикується в проміжку між пасами 10 і 11 при допомозі веденого шківа 14 та натяжних роликів 16, і транспортується до поперечного транспортера 5 Далі стрічка поступає на наступні робочі орга 46469 ни затискний транспортер 6, обчісувальний барабан 7, транспортер вороху 8 За допомогою пружин стиснення 15 ведені шківи 13 опускаються, або навпаки, піднімаються вгору При збиранні сильно засміченого льону в стрічку потрапляє багато бур'янів і, запобігаючи забиванню входу у бральні рівчаки, пружина 15 стискається, а ведений шків 13 опускається й дає можливість проходження стрічки великої товщини При зменшенні товщини стрічки, що поступає у бральні рівчаки, пружина 15 розтягується та забезпечує переміщення вгору веденого шківа 13 і надійне затиснення стрічки у бральному рівчаку Машина для збирання льону, що пропонується, дозволяє отримати новий технічний результат, який полягає в спрощенні конструкції брального апарату, а саме в зменшенні довжини одного з пасів брального апарату, усуненні забивання стеблами льону входів бральних рівчаків під час збирання засмічених бур'янами ПОСІВІВ льону, покращанні якості брання рослин Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
