Каналізаційний перепад

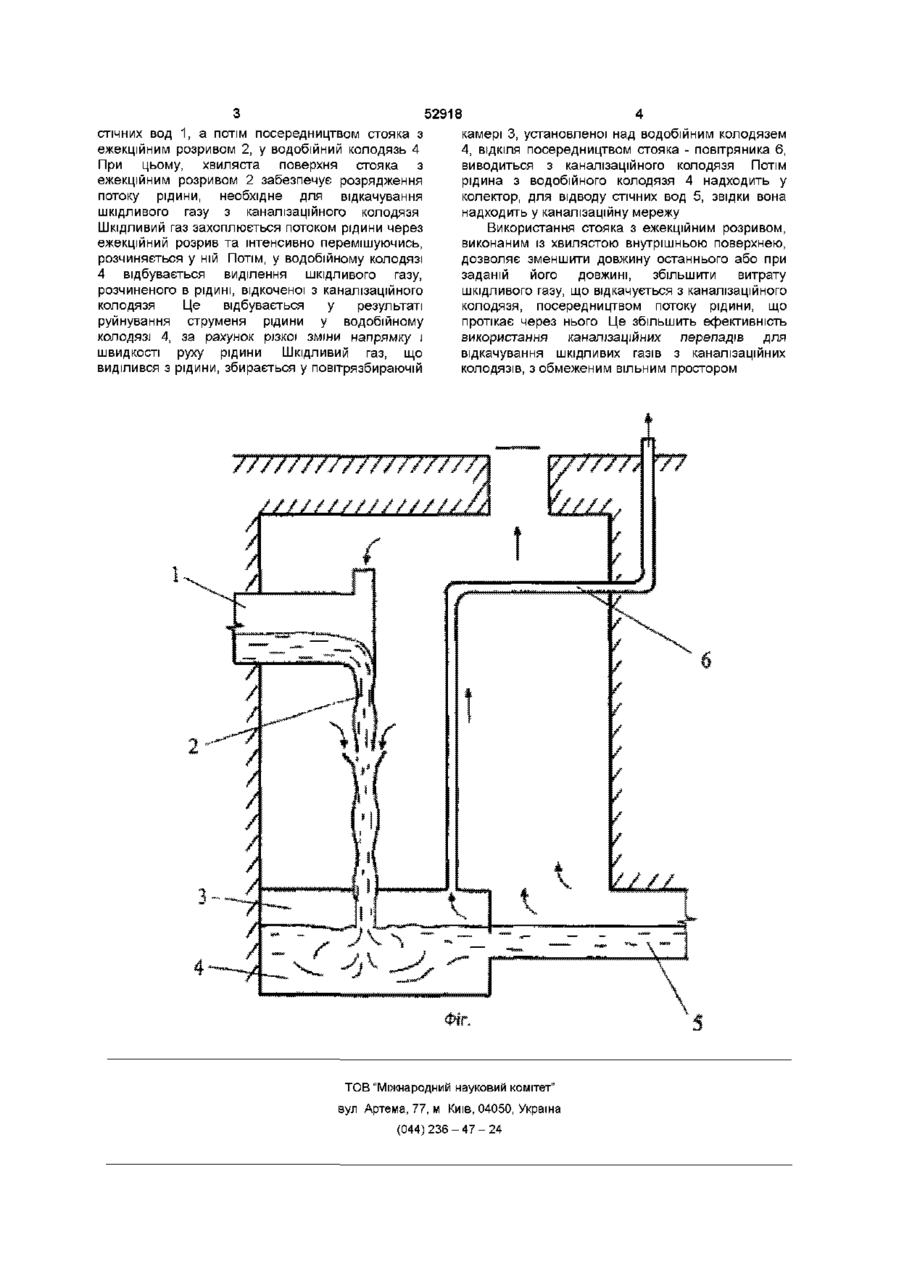

Каналізаційний перепад, що містить колектор для підведення стічних вод, котрий з'єднується стояком з ежекційним розривом з повітрозбірною камерою, встановленою над водобійним колодязем, колектор для відводу стічних вод і стояк-повітряник, який відрізняється тим, що внутрішня поверхня стояка з ежекційним розривом виконана хвилястою Винахід відносяться до галузі водопостачання і водоочищення, може бути використаний в каналізаційних колодязях для відводу з них шкідливих газів посередництвом стічних вод, що через них протікають Відомо каналізаційний перепад, що містить колектор для підводу стічних вод, котрий з'єднується стояком з ежекційним розривом з повітрязбираючою камерою, встановленою над водобійним колодязем, колектор для відводу стічних вод і стояк - повітряник [А С СРСР 412360 MnK7E03F5/00, опубл в бюл №3, 1974р], - прийнятий за прототип Недоліком цього каналізаційного перепаду є значна довжина стояка з ежекційним розривом, необхідна для реалізації відкачування шкідливих газів потоком рідини, що протікає через каналізаційний перепад, посередництвом ежекційного розриву У свою чергу, це знижує ефективність використання каналізаційних перепадів, оскільки в деяких випадках, розміри каналізаційних колодязів не дозволяють забезпечити необхідний ВІДВІД ШКІДЛИВИХ газів посередництвом зазначеного пристрою Це пояснюється тим, що в зазначеному каналізаційному перепаді стояк з ежекційним розривом виготовлений з відрізка прямої гладкостінної труби, котра для забезпечення необхідної швидкості руху рідини, а отже і необхідного розрядження у ній (для ефективного відкачування шкідливих газів з каналізаційного колодязя посередництвом ежекційного розриву), повинна мати значну довжину В основу винаходу поставлено задачу удосконалення каналізаційного перепаду шляхом зменшення довжини стояка з ежекційним розривом, що приведе до збільшення ефективності використання останнього для відводу шкідливих газів з каналізаційних колодязів Поставлена задача досягається тим, що в каналізаційному перепаді, якій містить колектор для підводу стічних вод, котрий з'єднується стояком з ежекційним розривом з повітрязбираючою камерою, встановленою над водобійним колодязем, колектор для відводу стічних вод і стояк - повітряник, згідно винаходу, внутрішня поверхня стояка з ежекційним розривом зроблена хвилястою У результаті, величина швидкості рідини в стояку з ежекційним розривом, необхідна для ефективного відводу шкідливого газу, буде досягатися при значно меншій довжині останнього, по порівнянню з прототипом Хвиляста поверхня стояка з ежекційним розривом приведе до більш інтенсивному збагаченню рідини відкачуваним шкідливим газом, що надходить у рідину з каналізаційного колодязя через ежекційний розривши У свою чергу, це забезпечить збільшення витрати шкідливого газу, що захоплюється рідиною і, тим самим, дозволить підвищити ефективність використання каналізаційного перепаду Суть винаходу пояснюється кресленням (фіг), на якому зображено 1 - колектор для підводу стічних вод, 2 — стояк з ежекційним розривом, 3 повітрязбираюча камера, 4 - водобійний колодязь, 5 - колектор, для відводу стічних вод, 6 - стояк повітряник Каналізаційний перепад працює наступним чином Рідина, що протікає через каналізаційний колодязь, надходить у колектор для підводу 00 ю 52918 стічних вод 1, а потім посередництвом стояка з ежекційним розривом 2, у водобійний колодязь 4 При цьому, хвиляста поверхня стояка з ежекційним розривом 2 забезпечує розрядження потоку рідини, необхідне для відкачування шкідливого газу з каналізаційного колодязя Шкідливий газ захоплюється потоком рідини через ежекційний розрив та інтенсивно перемішуючись, розчиняється у ній Потім, у водобійному колодязі 4 відбувається виділення шкідливого газу, розчиненого в рідині, відкоченої з каналізаційного колодязя Це відбувається у результаті руйнування струменя рідини у водобійному колодязі 4, за рахунок різкої зміни напрямку і швидкості руху рідини Шкідливий газ, що виділився з рідини, збирається у повітрязбираючій камері 3, установленої над водобійним колодязем 4, ВІДКІЛЯ посередництвом стояка - повітряника 6, виводиться з каналізаційного колодязя Потім рідина з водобійного колодязя 4 надходить у колектор, для відводу стічних вод 5, звідки вона надходить у каналізаційну мережу Використання стояка з ежекційним розривом, виконаним із хвилястою внутрішньою поверхнею, дозволяє зменшити довжину останнього або при заданій його довжині, збільшити витрату шкідливого газу, що відкачується з каналізаційного колодязя, посередництвом потоку рідини, що протікає через нього Це збільшить ефективність використання каналізаційних перепадів для відкачування шкідливих газів з каналізаційних колодязів, з обмеженим вільним простором ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
