Пристрій для безкопірного фрезерування пазів по трансцендентних кривих

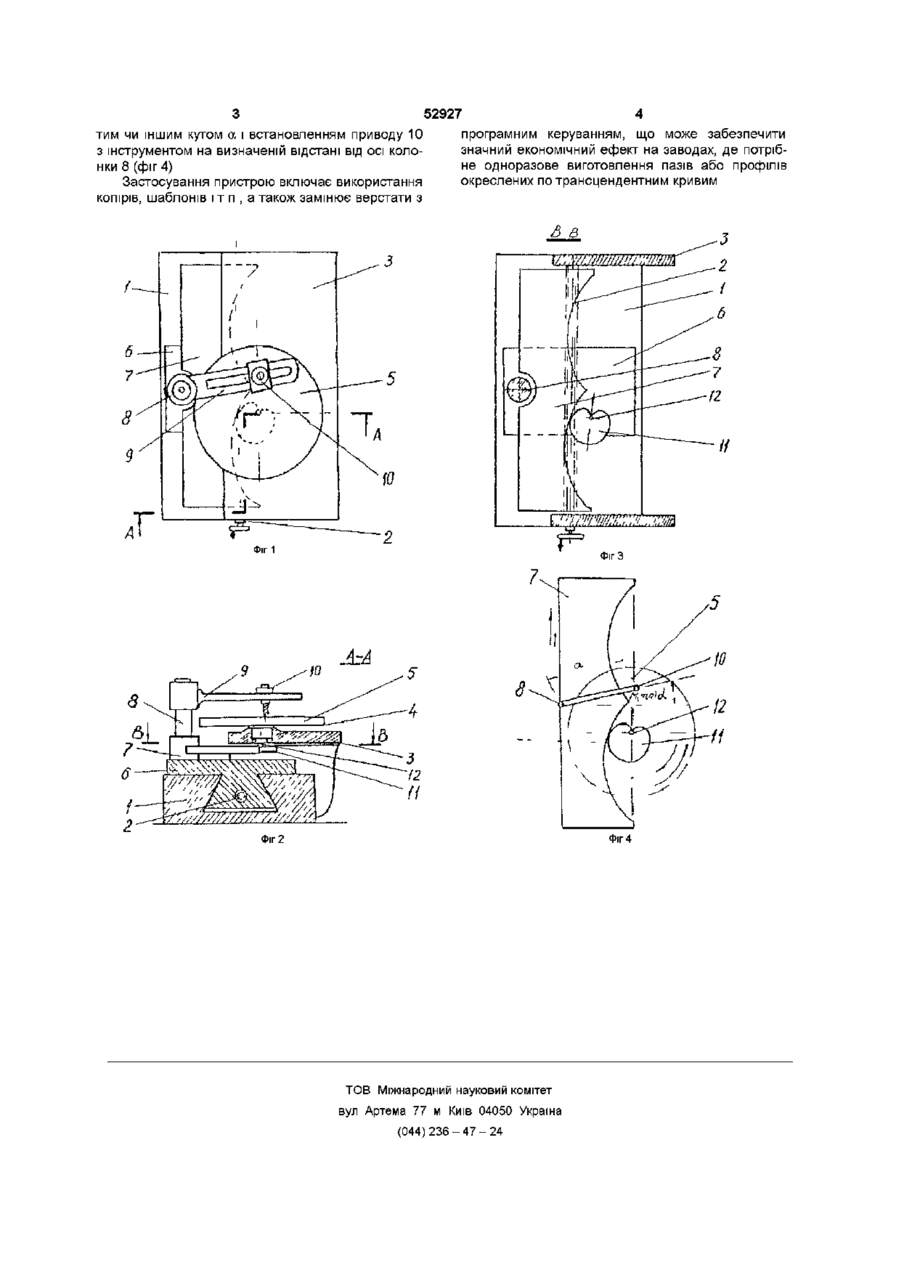

Пристрій для безкопірного фрезерування пазів по трансцендентних кривих, який має основу, ходовий гвинт та стіл для установки патрона, який тримає оброблюваний виріб (заготовку), який відрізняється тим, що з метою безкопірного фрезерування пазів по трансцендентних кривих механізм відтворення пазів виконаний у вигляді двох взаємодіючих між собою зубчастих секторів, один з яких виконаний у вигляді кардіоїди і жорстко зв'язаний з патроном, шарнірно встановленим в столі верстата, а другий встановлений на основі (з можливістю переміщення) каретки і має профіль гілки циклоїди, що повторюється Винахід відноситься до області машинобудування і може бути використаним в усіх галузях народного господарства, де треба відтворювати пази окреслені по трансцендентним кривим, без використання копірів Відомий "Верстат для безколірного фрезерування поверхонь" (див авт свід №677829, бюл №29, 1979, кл В23 С 3/16), який дозволяє відтворювати криволінійні пази по кривим третього порядку, який містить два параболічні сектори, один із яких за допомогою вала жорстко зв'язаний з патроном для закріплення оброблюваної деталі, а другий закріплений на каретці, яка встановлена в прямолінійних направляючих і несе привод ріжучого інструмента Відомий верстат не має можливості відтворення пазів по трансцендентним кривим Мета винаходу - безкопірне фрезерування пазів по трансцендентним кривим Для досягнення цієї мети даний пристрій має основу, ходовий гвинт та стіл для установки патрона, який несе оброблювану деталь, має два зубчаті сектори, у одного з яких профіль виконаний по дузі циклоїди, а профіль другого по кардіоїді При цьому довжина дуги циклоїди дорівнює довжині дуги кардіоїди Винахід ілюструється кресленнями, де на фіг 1 зображено вид пристрою (розріз по А А), на фіг 2 - вид в плані, на фіг 3 - розріз по Б -Б, на фіг 4 - схема відносного переміщення площини заготовки та інструмента, зв'язаних зубчати ми секторами Пристрій містить основу 1 з ходовим гвинтом 2 та столом 3 для установки патрона 4, що несе оброблювану деталь 5, в прямолінійних направляючих основи 1 встановлена на ходовому гвинті 2 каретка 6, що несе сектор 7 виконаний по дузі циклоїди, колонку 8 з кронштейном 9, на якому кріпиться привід 10 фрези і сектор 11, профіль якого виконаний по кардіоїді, жорстко закріплений з патроном 4 через вал 12 Пристрій працює так При обертанні рукоятки ходового гвинта 2, каретка 6 переміщується в прямолінійних направляючих основи 1 Разом з кареткою 6 переміщується колонка 8 з приводом 10 фрези і сектор 7, який входить в зчеплення з сектором 11, установленому на валу 12 Переміщення сектора 7 забезпечує поворот сектора 11, а через вал 12 і патрон 4 - поворот деталі 5 Таким чином, зчеплення зубчатих секторів 7 і 11 забезпечує таке відносне переміщення різального інструмента і деталі інструмент (фреза) переміщується разом з кареткою прямолінійно, а виріб обертається навколо осі вала 12 При цьому, в залежності від настройки верстата фреза відтворює на поверхні заготовки криволінійний паз, окреслений по трансцендентним кривим виду X = mcosa - (n - 2Rsma - 2Ra)sma Y = msma - (n - 2Rsma - 2Ra)cosa де (m, n) - координати т М (інструмента) Налагодження пристрою здійснюється за рахунок закріплення кронштейна 9 на колонці 8 під ю З 52927 програмним керуванням, що може забезпечити тим чи іншим кутом а і встановленням приводу 10 значний економічний ефект на заводах, де потрібз інструментом на визначеній відстані від осі колоне одноразове виготовлення пазів або профілів нки 8 (фіг 4) окреслених по трансцендентним кривим Застосування пристрою включає використання копірів, шаблонів і т п , а також замінює верстати з 4 Фіг 1 Ф З Фіг в Фіг 4 Фіг 2 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)236-47-24
