Полива

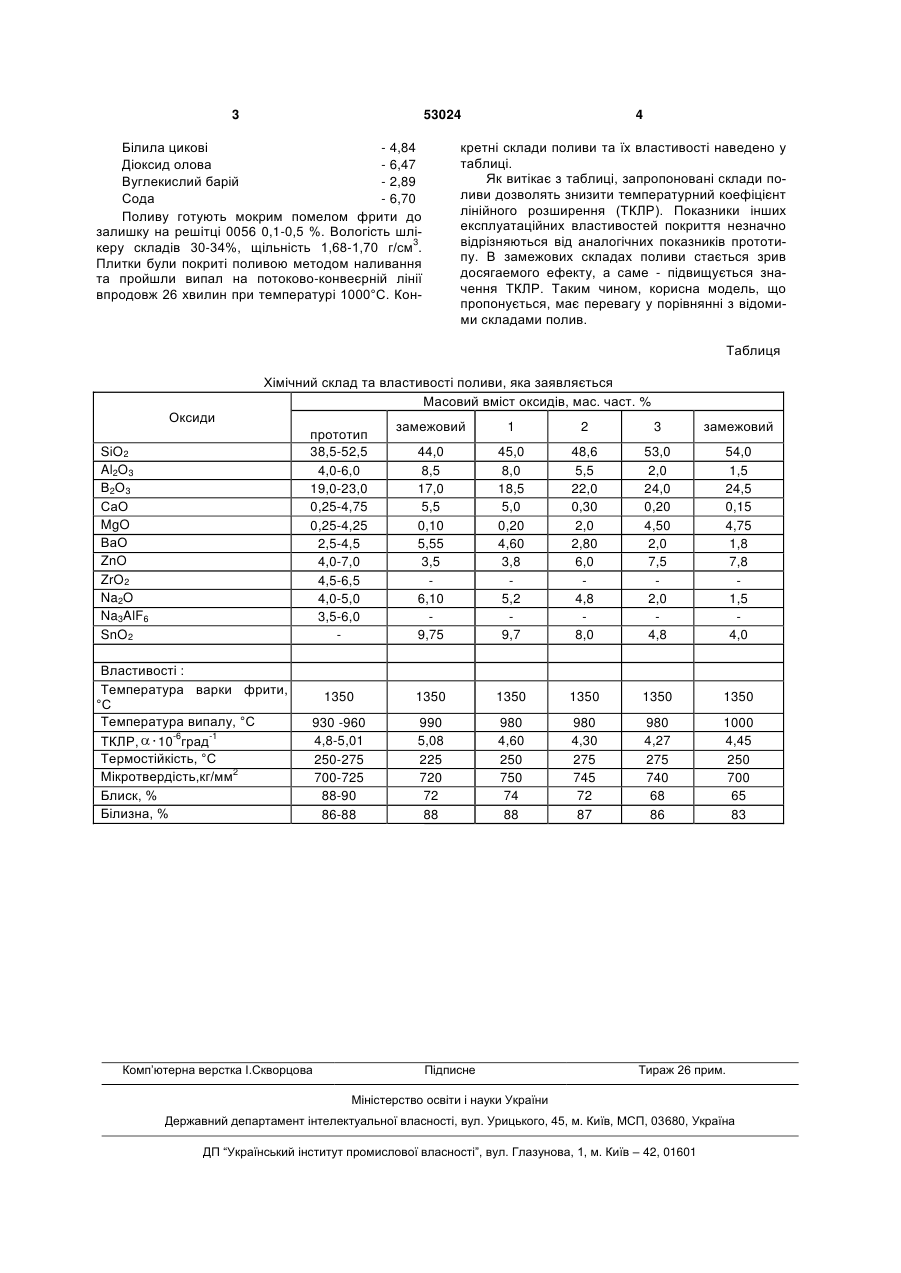

Полива, що містить SiO2, Al2O3, В2О3, CaO, MgO, BaO, ZnO, Na2O, яка відрізняється тим, що додатково містить SnO2 при наступному співвідношенні компонентів, мас. част. %: SiO2 45,0-53,0; Аl2О3 2,0-8,0; В2О3 18,5-24,0; СаО 0,30-5,0; MgO 0,20-4,5; BaO 2,0-4,6; ZnO 3,8-7,5; Na2O 2,0-5,2 ; SnO2 4,8-9,7. (19) (21) u201001945 (22) 22.02.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) ЛІСАЧУК ГЕОРГІЙ ВІКТОРОВИЧ, ТРУСОВА ЮЛІЯ ДМИТРІВНА, БІЛОСТОЦЬКА ЛЮБОВ ОЛЕКСАНДРІВНА, ПАВЛОВА ЛЮДМИЛА ВАСИЛІВНА, РОМАНОВА ОЛЕСЯ ОЛЕКСАНДРІВНА, ЛІСАЧУК ЛІДІЯ МИКОЛАЇВНА 3 53024 Білила цикові - 4,84 Діоксид олова - 6,47 Вуглекислий барій - 2,89 Сода - 6,70 Поливу готують мокрим помелом фрити до залишку на решітці 0056 0,1-0,5 %. Вологість шлікеру складів 30-34%, щільність 1,68-1,70 г/см3. Плитки були покриті поливою методом наливання та пройшли випал на потоково-конвеєрній лінії впродовж 26 хвилин при температурі 1000°С. Кон 4 кретні склади поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади поливи дозволять знизити температурний коефіцієнт лінійного розширення (ТКЛР). Показники інших експлуатаційних властивостей покриття незначно відрізняються від аналогічних показників прототипу. В замежових складах поливи стається зрив досягаемого ефекту, а саме - підвищується значення ТКЛР. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Таблиця Хімічний склад та властивості поливи, яка заявляється Масовий вміст оксидів, мас. част. % Оксиди замежовий 1 2 3 замежовий 44,0 8,5 17,0 5,5 0,10 5,55 3,5 6,10 9,75 45,0 8,0 18,5 5,0 0,20 4,60 3,8 5,2 9,7 48,6 5,5 22,0 0,30 2,0 2,80 6,0 4,8 8,0 53,0 2,0 24,0 0,20 4,50 2,0 7,5 2,0 4,8 54,0 1,5 24,5 0,15 4,75 1,8 7,8 1,5 4,0 1350 1350 1350 1350 1350 1350 930 -960 4,8-5,01 250-275 700-725 88-90 86-88 990 5,08 225 720 72 88 980 4,60 250 750 74 88 980 4,30 275 745 72 87 980 4,27 275 740 68 86 1000 4,45 250 700 65 83 прототип 38,5-52,5 4,0-6,0 19,0-23,0 0,25-4,75 0,25-4,25 2,5-4,5 4,0-7,0 4,5-6,5 4,0-5,0 3,5-6,0 SiO2 Al2O3 В2О3 СаО MgO ВаО ZnO ZrO2 Na2O Na3AlF6 SnO2 Властивості : Температура варки фрити, °С Температура випалу, °С ТКЛР, 10-6град-1 Термостійкість, °С Мікротвердість,кг/мм2 Блиск, % Білизна, % Комп’ютерна верстка І.Скворцова Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
