Знепрозорена полива

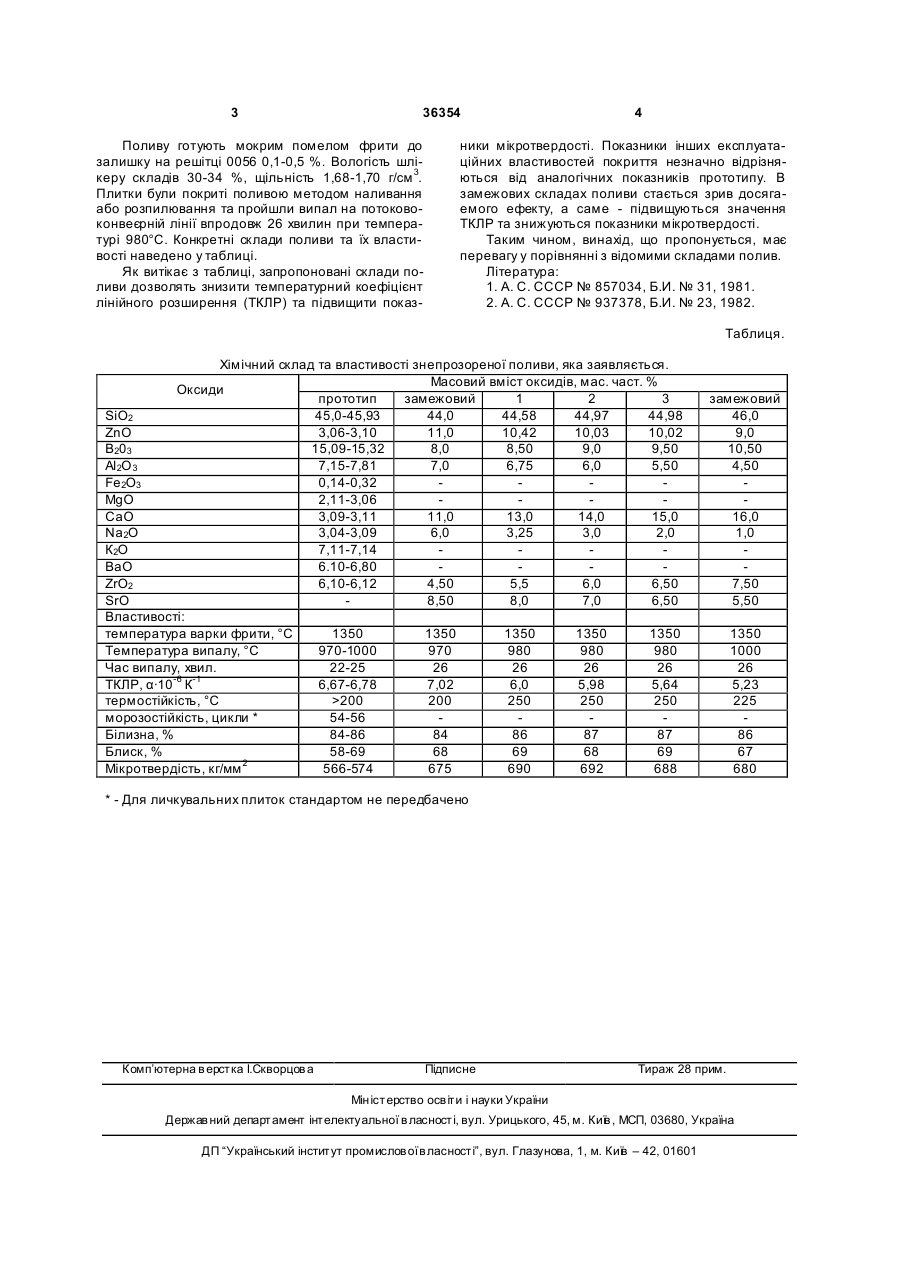

Знепрозорена полива, що містить SiO2, ZnO, В2О3 , Аl2 О3, CaO, Na 2O, ZrOs, яка відрізняється тим, що вона додатково вміщує SrO при такому співвідношенні компонентів, мас.ч. %: SiO2 44,5844,98; ZnO 10,02-10,42; В2О3 8,5-9,5; Аl2О 3 5,56,75; CaO 13,0-15,0; Na2O 2,0-3,25; ZrО2 5,5-6,5; SrO 6,5-8,0. (19) (21) u200805710 (22) 30.04.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ЛІСАЧУК ГЕОРГІЙ ВІКТОРОВИЧ, UA, ТРУСОВА ЮЛІЯ ДМИТРІЇВН А, U A, БІЛОСТОЦЬКА ЛЮБОВ ОЛЕКСАНДРІВН А, UA, ПАВЛОВА ЛЮДМИЛА ВАСИЛІВНА, UA, ЩУКІН А ЛЮДМИЛА ПАВЛІВНА, U A, ЛІС АЧУК ЛІДІЯ МИКОЛАЇВНА, UA, ЦОВМА ВІТАЛІЙ ВІТАЛЬОВИЧ, UA 3 36354 Поливу готують мокрим помелом фрити до залишку на решітці 0056 0,1-0,5 %. Вологість шлікеру складів 30-34 %, щільність 1,68-1,70 г/см 3. Плитки були покриті поливою методом наливання або розпилювання та пройшли випал на потоковоконвеєрній лінії впродовж 26 хвилин при температурі 980°С. Конкретні склади поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади поливи дозволять знизити температурний коефіцієнт лінійного розширення (ТКЛР) та підвищити показ 4 ники мікротвердості. Показники інших експлуатаційних властивостей покриття незначно відрізняються від аналогічних показників прототипу. В замежових складах поливи стається зрив досягаемого ефекту, а саме - підвищуються значення ТКЛР та знижуються показники мікротвердості. Таким чином, винахід, що пропонується, має перевагу у порівнянні з відомими складами полив. Література: 1. А. С. СССР № 857034, Б.И. № 31, 1981. 2. А. С. СССР № 937378, Б.И. № 23, 1982. Таблиця. Хімічний склад та властивості знепрозореної поливи, яка заявляється. Масовий вміст оксидів, мас. част. % Оксиди прототип замежовий 1 2 3 SiO2 45,0-45,93 44,0 44,58 44,97 44,98 ZnO 3,06-3,10 11,0 10,42 10,03 10,02 В203 15,09-15,32 8,0 8,50 9,0 9,50 Аl2O 3 7,15-7,81 7,0 6,75 6,0 5,50 Fe2O3 0,14-0,32 MgO 2,11-3,06 СаО 3,09-3,11 11,0 13,0 14,0 15,0 Na2O 3,04-3,09 6,0 3,25 3,0 2,0 К2O 7,11-7,14 ВаО 6.10-6,80 ZrO2 6,10-6,12 4,50 5,5 6,0 6,50 SrO 8,50 8,0 7,0 6,50 Властивості: температура варки фрити, °С 1350 1350 1350 1350 1350 Температура випалу, °С 970-1000 970 980 980 980 Час випалу, хвил. 22-25 26 26 26 26 ТКЛР, α·10-6 К-1 6,67-6,78 7,02 6,0 5,98 5,64 термостійкість, °С >200 200 250 250 250 морозостійкість, цикли * 54-56 Білизна, % 84-86 84 86 87 87 Блиск, % 58-69 68 69 68 69 Мікротвердість, кг/мм 2 566-574 675 690 692 688 замежовий 46,0 9,0 10,50 4,50 16,0 1,0 7,50 5,50 1350 1000 26 5,23 225 86 67 680 * - Для личкувальних плиток стандартом не передбачено Комп’ютерна в ерстка І.Скворцов а Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
