Полива

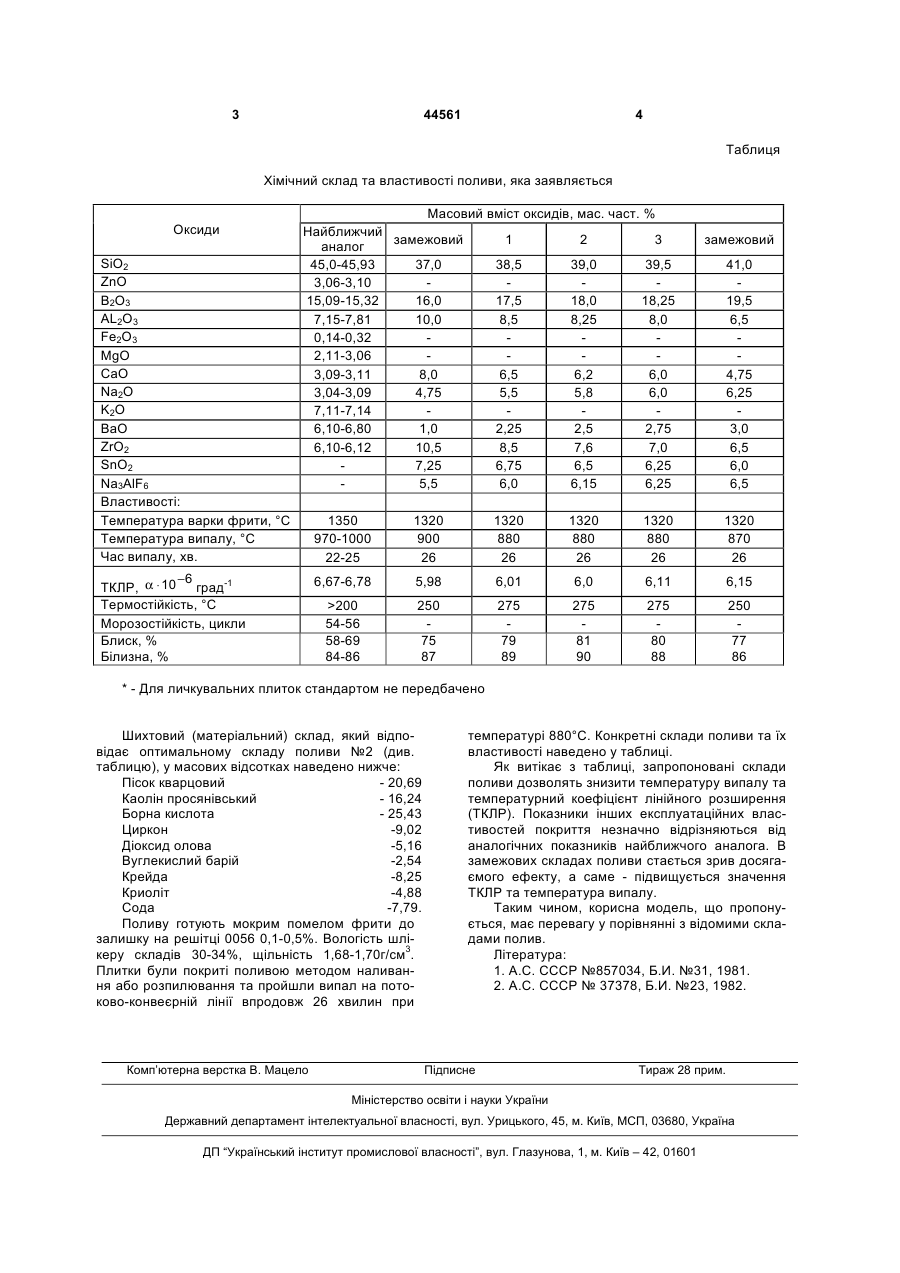

Полива, що містить SiO2, Al2O3, B2O3, CaO, BaO, ZrO2, Na2O, яка відрізняється тим, що вона додатково вміщує Na3AlF6, SnO2 при такому співвідношенні компонентів, мас. част. %: SiO2 38,539,0; Al2О3 8,0-8,5; В2О3 17,5-18,25; СаО 6,0-6,5; ВаО 2,25-2,75; ZrO2 7,0-8,5; Na3AlF6 6,0-6,25; SnO2 6,25-6,75; Na2O 5,5-6,0. (19) (21) u200903590 (22) 13.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) ЛІСАЧУК ГЕОРГІЙ ВІКТОРОВИЧ, ТРУСОВА ЮЛІЯ ДМИТРІВНА, БІЛОСТОЦЬКА ЛЮБОВ ОЛЕКСАНДРІВНА, ПАВЛОВА ЛЮДМИЛА ВАСИЛІВНА, ЩУКІНА ЛЮДМИЛА ПАВЛІВНА, ЛІСАЧУК ЛІДІЯ МИКОЛАЇВНА 3 44561 4 Таблиця Хімічний склад та властивості поливи, яка заявляється Оксиди SiO2 ZnO В2О3 AL2O3 Fe2O3 MgO CaO Na2O K2O BaO ZrO2 SnO2 Na3AlF6 Властивості: Температура варки фрити, °С Температура випалу, °С Час випалу, хв. Масовий вміст оксидів, мас. част. % Найближчий замежовий 1 2 3 аналог 45,0-45,93 37,0 38,5 39,0 39,5 3,06-3,10 15,09-15,32 16,0 17,5 18,0 18,25 7,15-7,81 10,0 8,5 8,25 8,0 0,14-0,32 2,11-3,06 3,09-3,11 8,0 6,5 6,2 6,0 3,04-3,09 4,75 5,5 5,8 6,0 7,11-7,14 6,10-6,80 1,0 2,25 2,5 2,75 6,10-6,12 10,5 8,5 7,6 7,0 7,25 6,75 6,5 6,25 5,5 6,0 6,15 6,25 −6 ТКЛР, α ⋅ 10 град-1 Термостійкість, °С Морозостійкість, цикли Блиск, % Білизна, % замежовий 41,0 19,5 6,5 4,75 6,25 3,0 6,5 6,0 6,5 1350 970-1000 22-25 1320 900 26 1320 880 26 1320 880 26 1320 880 26 1320 870 26 6,67-6,78 5,98 6,01 6,0 6,11 6,15 >200 54-56 58-69 84-86 250 75 87 275 79 89 275 81 90 275 80 88 250 77 86 * - Для личкувальних плиток стандартом не передбачено Шихтовий (матеріальний) склад, який відповідає оптимальному складу поливи №2 (див. таблицю), у масових відсотках наведено нижче: Пісок кварцовий - 20,69 Каолін просянівський - 16,24 Борна кислота - 25,43 Циркон -9,02 Діоксид олова -5,16 Вуглекислий барій -2,54 Крейда -8,25 Криоліт -4,88 Сода -7,79. Поливу готують мокрим помелом фрити до залишку на решітці 0056 0,1-0,5%. Вологість шлікеру складів 30-34%, щільність 1,68-1,70г/см3. Плитки були покриті поливою методом наливання або розпилювання та пройшли випал на потоково-конвеєрній лінії впродовж 26 хвилин при Комп’ютерна верстка В. Мацело температурі 880°С. Конкретні склади поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади поливи дозволять знизити температуру випалу та температурний коефіцієнт лінійного розширення (ТКЛР). Показники інших експлуатаційних властивостей покриття незначно відрізняються від аналогічних показників найближчого аналога. В замежових складах поливи стається зрив досягаємого ефекту, а саме - підвищується значення ТКЛР та температура випалу. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Література: 1. А.С. СССР №857034, Б.И. №31, 1981. 2. А.С. СССР № 37378, Б.И. №23, 1982. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
