Біла нефритована полива

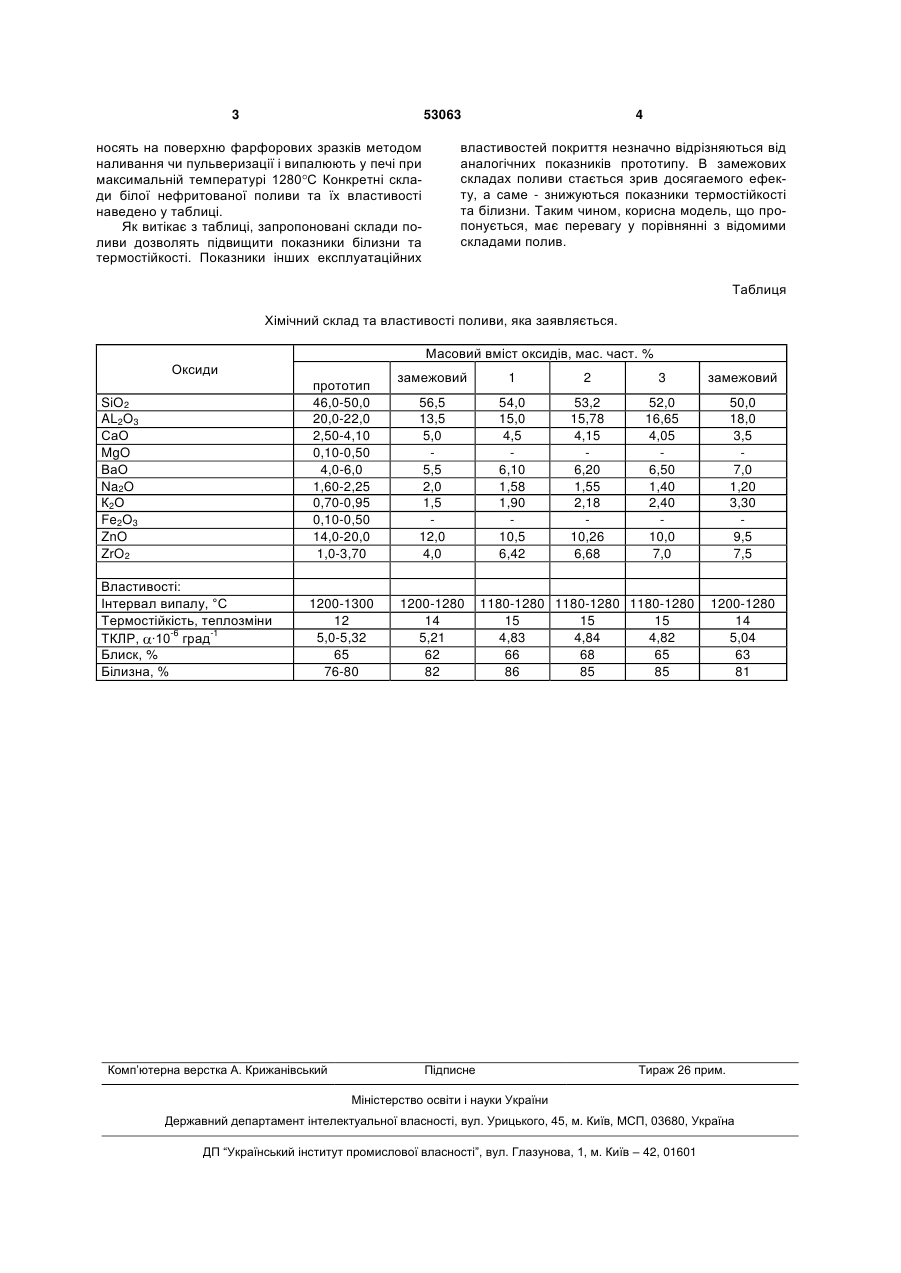

Біла нефритована полива, що містить SiO2, Al2O3, CaO, BaO, Na2O, К2О, ZnO, ZrO2, яка відрізняється тим, що містить зазначені компоненти у наступному їх співвідношенні, мас. част. %: SiO2 52,0-54,0; Аl2О3 15,0-16,65; СаО 4,05-4,50; ВаО 6,10-6,50; Na2O 1,40-1,58; К2О 1,90-2,40; ZnO 10,010,5; ZrO2 6,42-7,0. (19) (21) u201002476 (22) 05.03.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) ЛІСАЧУК ГЕОРГІЙ ВІКТОРОВИЧ, ТРУСОВА ЮЛІЯ ДМИТРІВНА, БІЛОСТОЦЬКА ЛЮБОВ ОЛЕКСАНДРІВНА, ПАВЛОВА ЛЮДМИЛА ВАСИЛІВНА, БЛУДОВА ІРИНА ІГОРІВНА, МАКАРЕНКО НЕЛЯ ОЛЕКСАНДРІВНА 3 53063 носять на поверхню фарфорових зразків методом наливання чи пульверизації і випалюють у печі при максимальній температурі 1280 С Конкретні склади білої нефритованої поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади поливи дозволять підвищити показники білизни та термостійкості. Показники інших експлуатаційних 4 властивостей покриття незначно відрізняються від аналогічних показників прототипу. В замежових складах поливи стається зрив досягаемого ефекту, а саме - знижуються показники термостійкості та білизни. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Таблиця Хімічний склад та властивості поливи, яка заявляється. Масовий вміст оксидів, мас. част. % Оксиди SiO2 AL2O3 СаО MgO ВаО Na2O К2О Fe2O3 ZnO ZrO2 прототип 46,0-50,0 20,0-22,0 2,50-4,10 0,10-0,50 4,0-6,0 1,60-2,25 0,70-0,95 0,10-0,50 14,0-20,0 1,0-3,70 Властивості: Інтервал випалу, °С Термостійкість, теплозміни ТКЛР, ·10-6 град-1 Блиск, % Білизна, % 1200-1300 12 5,0-5,32 65 76-80 Комп’ютерна верстка А. Крижанівський замежовий 1 2 3 замежовий 56,5 13,5 5,0 5,5 2,0 1,5 12,0 4,0 54,0 15,0 4,5 6,10 1,58 1,90 10,5 6,42 53,2 15,78 4,15 6,20 1,55 2,18 10,26 6,68 52,0 16,65 4,05 6,50 1,40 2,40 10,0 7,0 50,0 18,0 3,5 7,0 1,20 3,30 9,5 7,5 1200-1280 14 5,21 62 82 1180-1280 1180-1280 1180-1280 15 15 15 4,83 4,84 4,82 66 68 65 86 85 85 Підписне 1200-1280 14 5,04 63 81 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
