Циліндричний трієр
Формула / Реферат
Циліндричний трієр, що включає раму, комірчастий циліндр, жолоб з шнеком та приводи, який відрізняється тим, що циліндр встановлений з можливістю осьового переміщення та з'єднаний з вібратором.
Текст

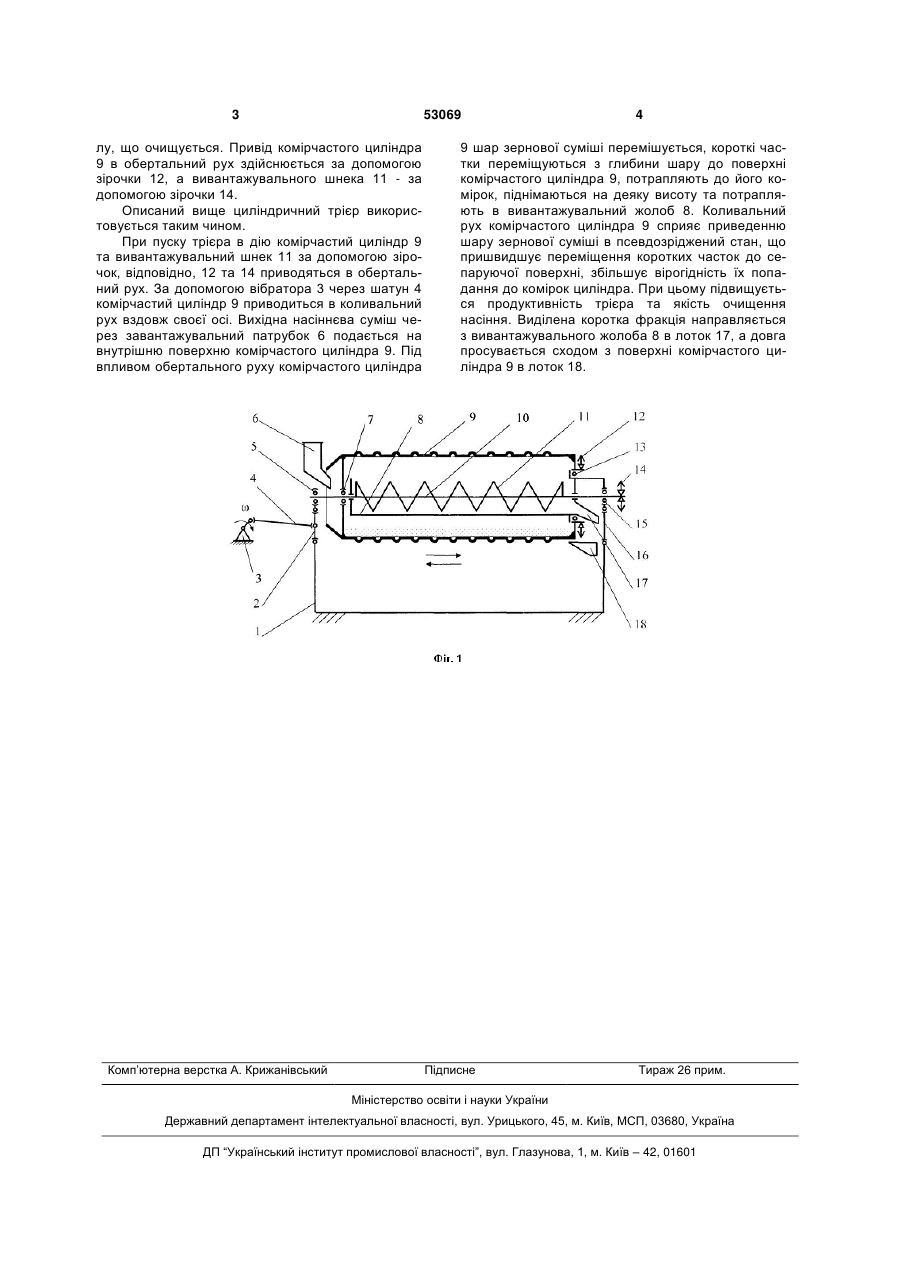

Циліндричний трієр, що включає раму, комірчастий циліндр, жолоб з шнеком та приводи, який відрізняється тим, що циліндр встановлений з можливістю осьового переміщення та з'єднаний з вібратором. (19) (21) u201002591 (22) 09.03.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 53069 лу, що очищується. Привід комірчастого циліндра 9 в обертальний рух здійснюється за допомогою зірочки 12, а вивантажувального шнека 11 - за допомогою зірочки 14. Описаний вище циліндричний трієр використовується таким чином. При пуску трієра в дію комірчастий циліндр 9 та вивантажувальний шнек 11 за допомогою зірочок, відповідно, 12 та 14 приводяться в обертальний рух. За допомогою вібратора 3 через шатун 4 комірчастий циліндр 9 приводиться в коливальний рух вздовж своєї осі. Вихідна насіннєва суміш через завантажувальний патрубок 6 подається на внутрішню поверхню комірчастого циліндра 9. Під впливом обертального руху комірчастого циліндра Комп’ютерна верстка А. Крижанівський 4 9 шар зернової суміші перемішується, короткі частки переміщуються з глибини шару до поверхні комірчастого циліндра 9, потрапляють до його комірок, піднімаються на деяку висоту та потрапляють в вивантажувальний жолоб 8. Коливальний рух комірчастого циліндра 9 сприяє приведенню шару зернової суміші в псевдозріджений стан, що пришвидшує переміщення коротких часток до сепаруючої поверхні, збільшує вірогідність їх попадання до комірок циліндра. При цьому підвищується продуктивність трієра та якість очищення насіння. Виділена коротка фракція направляється з вивантажувального жолоба 8 в лоток 17, а довга просувається сходом з поверхні комірчастого циліндра 9 в лоток 18. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCylindrical trier
Автори англійськоюMaliuta Serhii Ivanovych
Назва патенту російськоюЦилиндрический триер
Автори російськоюМалюта Сергей Иванович
МПК / Мітки
МПК: B07B 1/08
Мітки: циліндричний, трієр
