Відцентровий скальператор

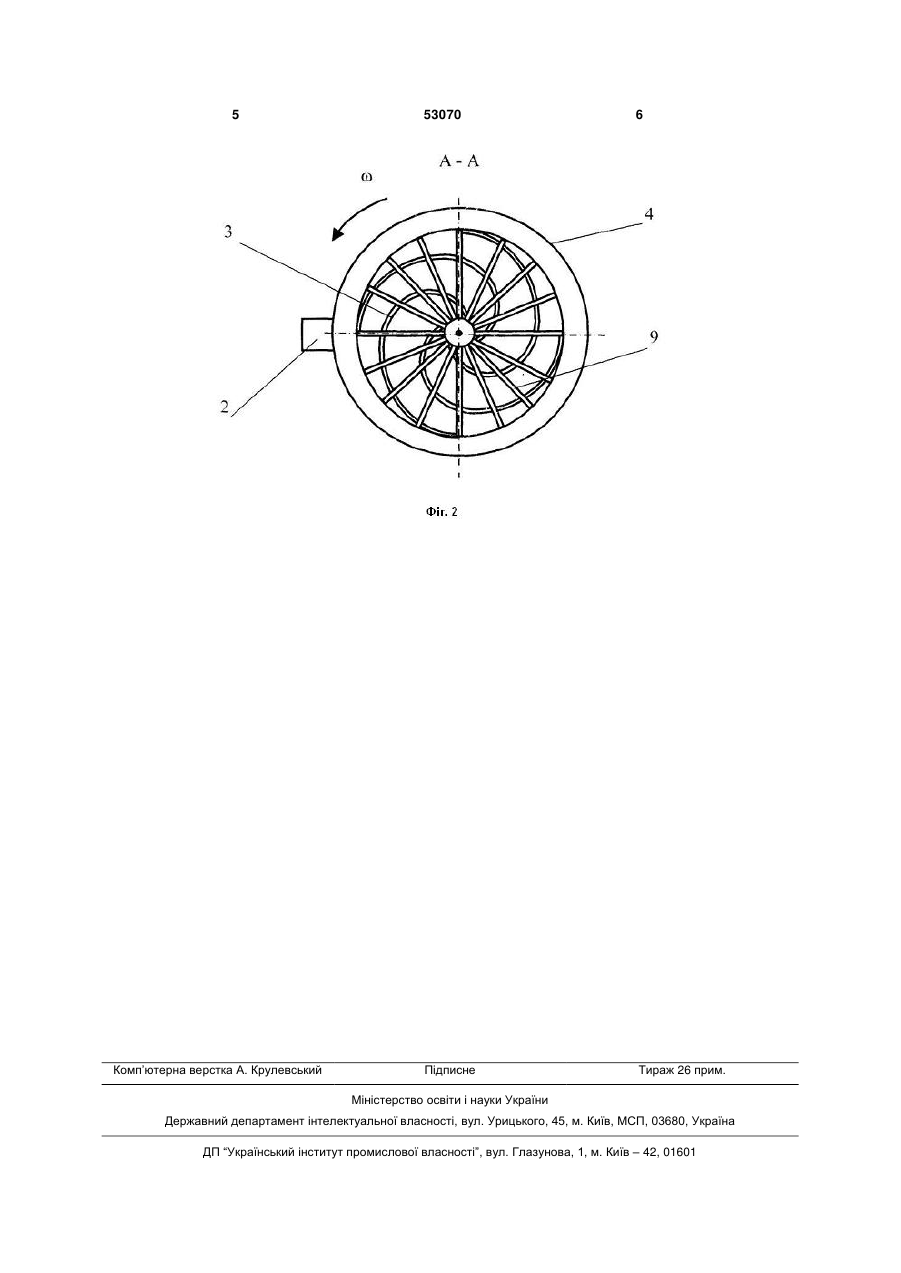

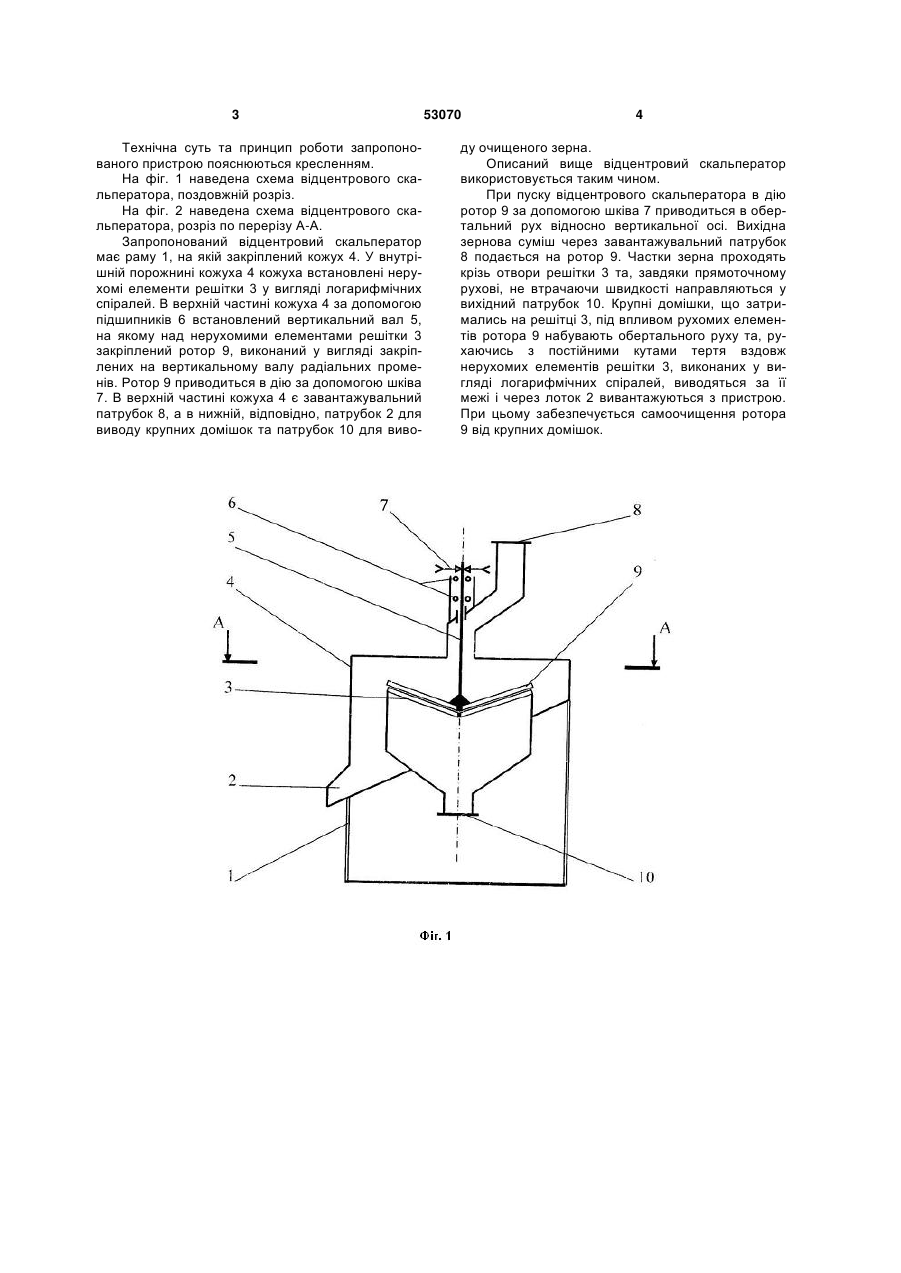

Відцентровий скальператор, що включає раму, встановлений в кожусі ротор та приводи, який відрізняється тим, що ротор виконаний у вигляді закріплених на вертикальному валу рухомих елементів - радіальних променів і встановлений над закріпленими до кожуха нерухомими елементами, виконаними у вигляді логарифмічних спіралей. (19) (21) u201002594 (22) 09.03.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема відцентрового скальператора, поздовжній розріз. На фіг. 2 наведена схема відцентрового скальператора, розріз по перерізу А-А. Запропонований відцентровий скальператор має раму 1, на якій закріплений кожух 4. У внутрішній порожнині кожуха 4 кожуха встановлені нерухомі елементи решітки 3 у вигляді логарифмічних спіралей. В верхній частині кожуха 4 за допомогою підшипників 6 встановлений вертикальний вал 5, на якому над нерухомими елементами решітки 3 закріплений ротор 9, виконаний у вигляді закріплених на вертикальному валу радіальних променів. Ротор 9 приводиться в дію за допомогою шківа 7. В верхній частині кожуха 4 є завантажувальний патрубок 8, а в нижній, відповідно, патрубок 2 для виводу крупних домішок та патрубок 10 для виво 53070 4 ду очищеного зерна. Описаний вище відцентровий скальператор використовується таким чином. При пуску відцентрового скальператора в дію ротор 9 за допомогою шківа 7 приводиться в обертальний рух відносно вертикальної осі. Вихідна зернова суміш через завантажувальний патрубок 8 подається на ротор 9. Частки зерна проходять крізь отвори решітки 3 та, завдяки прямоточному рухові, не втрачаючи швидкості направляються у вихідний патрубок 10. Крупні домішки, що затримались на решітці 3, під впливом рухомих елементів ротора 9 набувають обертального руху та, рухаючись з постійними кутами тертя вздовж нерухомих елементів решітки 3, виконаних у вигляді логарифмічних спіралей, виводяться за її межі і через лоток 2 вивантажуються з пристрою. При цьому забезпечується самоочищення ротора 9 від крупних домішок. 5 Комп’ютерна верстка А. Крулевський 53070 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
