Циліндричний трієр

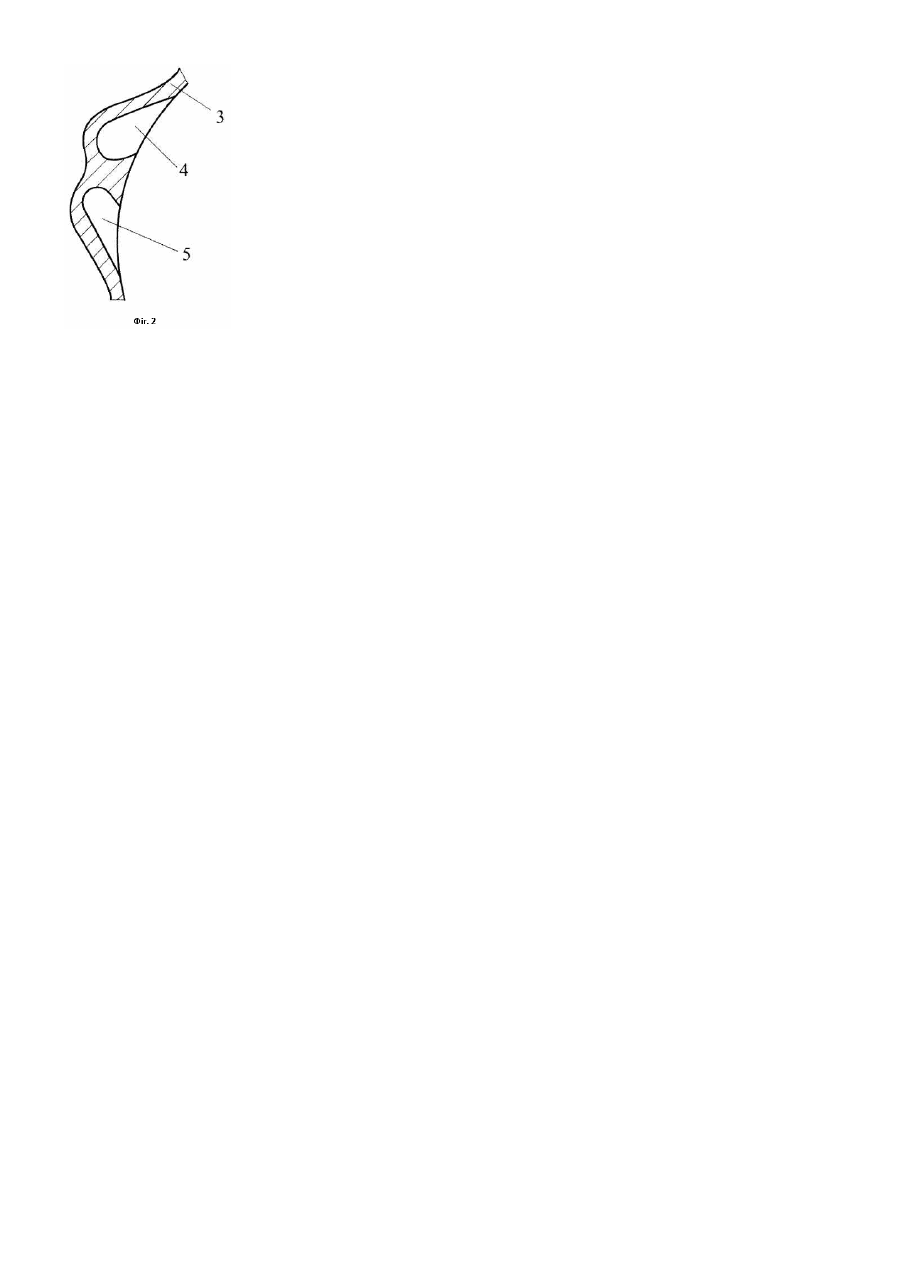

Корисна модель відноситься до пристроїв для розділення сипких матеріалів на класи, які використовуються на елеваторах, а також можуть бути використані в інших галузях для вказаних цілей. Відомі пристрої для розділення зерна по їх довжині [1]. Це так звані циліндричні трієри, які мають внутрішню комірчасту поверхню. При обертанні циліндра короткі зерна (домішки) попадають в комірки глибше, ніж довгі. Розділення суміші відбувається через те, що з поверхні комірок спочатку випадають довгі зерна, які потім переміщуються до виходу, а короткі, які рухаються далі, попадають в жолоб, із якого виводяться шнеком. Недоліками таких трієрів є необхідність мати в наявності більше 20 циліндрів з різними розмірами комірок для очищення різних культур, що приводить до високої металоємності таких машин та трудоємності заміни циліндрів при зміні вихідних розмірів часток зернової суміші. Є також комбіновані трієри, де кукільний і овсюжний циліндри поєднують в один [2]. Це так звані трієри подвійної дії. Вони дещо підвищують продуктивність виділення чистого зерна, але мають ті ж недоліки, що й перші. Найближчим прототипом по технічній суттєвості є циліндричні трієри для очищення зернового матеріалу різних культур [3]. Згідно стандартам вони мають різні розміри комірок, які залежать від культури, що підлягає очищенню. Недоліками таких трієрів є зниження якості розділення матеріалів на класи внаслідок невідповідності розмірів зерна прийнятим стандартам. Мета корисної моделі - підвищення якості розділення суміші сипких матеріалів. Мета досягається тим, що циліндр трієра на внутрішній поверхні має почергово розміщені комірки, половина яких виконана з вхідним отвором для часток суміші в напрямі руху циліндра за годинниковою стрілкою, інша половина - виконана з вхідним отвором для часток суміші в напрямі руху циліндра проти годинникової стрілки, при цьому геометричні розміри почергово розміщених комірок за і проти обертання циліндра відносно годинникової стрілки відрізняються між собою. На Фіг.1 показаний удосконалений трієрний циліндр, на Фіг.2 - фрагмент циліндра з комірками. Трієр (Фіг.1) має шнек 1, жолоб 2, циліндр 3 з комірками 4 і 5 (Фіг.2). Розміщення комірок 4 і 5 має почерговий характер, при якому половина комірок в робочому стані виконана в напрямку обертання циліндра по годинниковій стрілці, інша половина - в робочому стані виконана в напрямку обертання циліндра проти годинникової стрілки. Працює трієр таким чином. Після заповнення вихідною сумішшю циліндр починає обертатись. При обертанні його по годинниковій стрілці комірки 4 (Фіг.2) заповнюються короткими частками суміші (наприклад, кукілем), перекидаються в жолоб 2, звідки виносяться зовні шнеком 1. Інші, більш довгі частки, довжина яких більша діаметра комірок, залишаються в циліндрі і виносяться зовні біля протилежного завантаженню кінця. При зміні параметрів зерна, наприклад, при переході від очищення пшениці до очищення ячменю, циліндр обертають проти годинникової стрілки і в роботу вступають комірки 5 з геометричними параметрами, які відрізняються від параметрів комірок, робота яких відбувається при обертанні по годинниковій стрілці. Неробочі комірки при цьому не заповнюються частками через порушення умов для заповнення [1, С.604-606]. При попаданні в такі комірки вони висковзують із них при подальшому обертанні циліндра. Така конструкція циліндра підвищує ймовірність западання часток суміші в робочі комірки завдяки інтенсивному розшаруванню часток при русі через неробочі комірки. Джерела інформації: 1. Сельскохозяйственные и мелиоративные машины // Г.Е. Листопад, Г.К. Демидов, Б.Д. Зонов и др. -М.: Агропромиздат, 1986. - С.245-247. 2. Кожуховский И.Е. Зерноочистительные машины. -М.: Машиностроение, 1974. - С.87-99. 3. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. -К.: Каравела, 2004. - С.389-390.
